TMUX1209 5V 双向 4:1 双通道多路复用器

描述

TMUX1208和TMUX1209是通用互补金属氧化物半导体（CMOS）多路复用器（MUX）。 TMUX1208提供8：1单端通道，而TMUX1209提供差分4：1或双4：1单端通道。 1.08 V至5.5 V的宽工作电源允许用于从个人电子设备到楼宇自动化应用的广泛应用。该器件支持源（Sx）和漏极（D）引脚上的双向模拟和数字信号，范围从GND到V _DD 。

所有逻辑输入均具有1.8 V逻辑兼容阈值，确保在有效电源电压范围内工作时兼容TTL和CMOS逻辑。故障保护逻辑电路允许控制引脚上的电压施加在电源引脚之前，从而保护器件免受潜在损坏。

特性

• 轨到轨操作
• 双向信号路径
• 低导通电阻：5Ω< /li>
• 宽电源范围：1.08 V至5.5 V
• -40°C至+ 125°C工作温度
• 1.8 V逻辑兼容
• 故障保护逻辑
• 低电源电流：10 nA
• 转换时间：14 ns
• 先断后合切换
• ESD保护HBM：2000 V

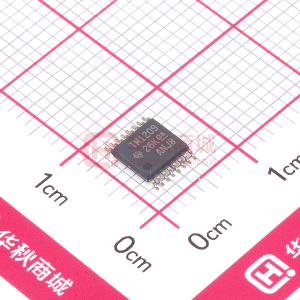

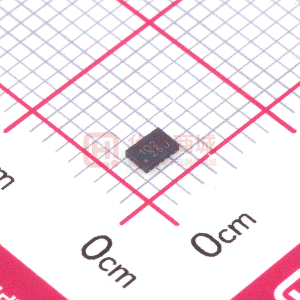

• 行业标准TSSOP和QFN封装

所有商标均为其各自所有者的财产。

参数 与其它产品相比 模拟开关/多路复用器

  Configuration Number of channels (#) Power supply type Vss (Min) (V) Vss (Max) (V) Vdd (Min) (V) Vdd (Max) (V) Ron (Typ) (Ohms) Bandwidth (MHz) Rating Operating temperature range (C) Package size: mm2:W x L (PKG) Package Group Supply Range (Max) Ron (Max) (Ohms) Input/output continuous current (Max) (mA) Supply Current (Typ) (uA) Supply Current (Max) (uA) Features OFF-state leakage current (Max) (µA) ON-state leakage current (Max) (µA) CON (Typ) (pF) COFF (Typ) (pF) ESD CDM (kV) ESD HBM (kV) VIL (Max) (V) VIH (Min) (V)   TMUX1209 TMUX1208 4:1     8:1     2     1       Single                 1.08     1.08     5.5     5.5     5     5     125     65     Catalog     Catalog     -40 to 125     -40 to 125     16TSSOP: 22 mm2: 4.4 x 5 (TSSOP | 16)
16UQFN: 5 mm2: 1.8 x 2.6 (UQFN | 16)     16TSSOP: 22 mm2: 4.4 x 5 (TSSOP | 16)
16UQFN: 5 mm2: 1.8 x 2.6 (UQFN | 16)     TSSOP | 16
UQFN | 16     TSSOP | 16
UQFN | 16     5.5     5.5     105     105     30       0.02     0.02     2.7     2.7     1.8-V Compatible Control Inputs
Fail-Safe Logic
Supports I2C signals     1.8-V Compatible Control Inputs
Fail-Safe Logic     0.75     0.75     750     0.75     42     85     38     13       0.75       2     0.87     0.87     1.49     1.49

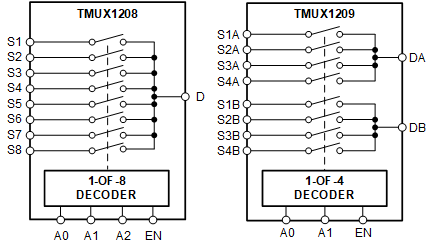

方框图

•

  TMUX1209 - 功能方框图
