CD14538B双精度单稳态多谐振荡器为任何固定电压定时应用提供稳定的可重新触发/可复位单次触发操作。
外部电阻(R X )和外部电容(C X )控制电路的时序和精度。调整R X 和C X 可提供Q和Q \端子的宽范围输出脉冲宽度。从触发输入到输出转换的时间延迟(触发传播延迟)和从复位输入到输出转换的时间延迟(复位传播延迟)与R X 和C X 。通过线性CMOS技术实现输出脉冲宽度的精确控制。
提供前沿触发(+ TR)和后沿触发(-TR)输入,用于从输入的任一边沿触发脉冲。未使用的+ TR输入应连接到V SS 。未使用的-TR输入应绑定到V DD 。提供RESET(低电平)以立即终止输出脉冲或防止输出电源时的输出脉冲。未使用的RESET输入应连接到V DD 。但是,如果未使用CD14538B的整个部分,则其输入必须连接到V DD 或V SS 。参见表1.
在正常操作中,电路在每个新触发脉冲的应用中重新触发(延长输出脉冲一个周期)。对于在不可重新触发模式下的操作,当使用前沿触发(+ TR)时Q i连接到-TR,或者当使用后沿触发(-TR)时Q连接到+ TR。该多谐振荡器的时间周期(T)可通过下式计算:T = R X C X 。
外部电阻的最小值R X ,是4 K 。外部电容的最小值和最大值C X 分别为0 pF和100μF。
CD14538B可与MC14538型互换,与MC14538类似且引脚兼容CD4098B *和CD4538B。它可以取代不推荐用于新设计的CD4538B。

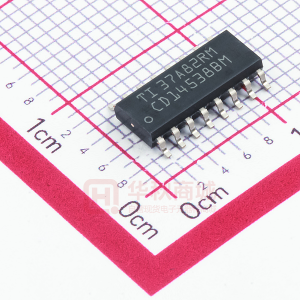

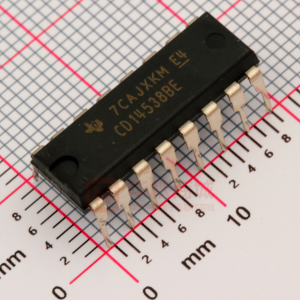

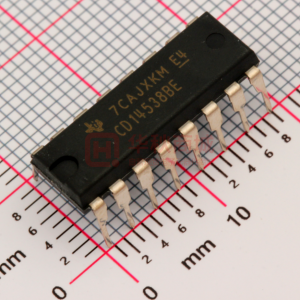

CD14538B型采用16引脚密封双列直插式陶瓷封装(F3A后缀),16引脚双通道 - 线塑料封装(E后缀),16引脚小外形封装(M,M96,MT和NSR后缀),以及16引脚薄型收缩小外形封装(PW和PWR后缀)。
* T = 0.5 R X C X 对于C X 1000 pF
#T = R X C X ; C X min = 5000 pF
从Harris Semiconductor获得的数据表
Technology Family |
VCC (Min) (V) |
VCC (Max) (V) |
Bits (#) |
Voltage (Nom) (V) |
F @ Nom Voltage (Max) (Mhz) |
ICC @ Nom Voltage (Max) (mA) |
tpd @ Nom Voltage (Max) (ns) |
IOL (Max) (mA) |
Input Type |
Output Type |
Rating |
Operating Temperature Range (C) |
CD14538B |
---|
CD4000 |
3 |
18 |
2 |
10 |
8 |
0.3 |
300 |
4 |
CMOS |
CMOS |
Catalog |
-55 to 125 |
