数据: DAC5675A-SP Radiation-Tolerant, 14-Bit, 400-MSPS Digital-to-Analog Converter 数据表

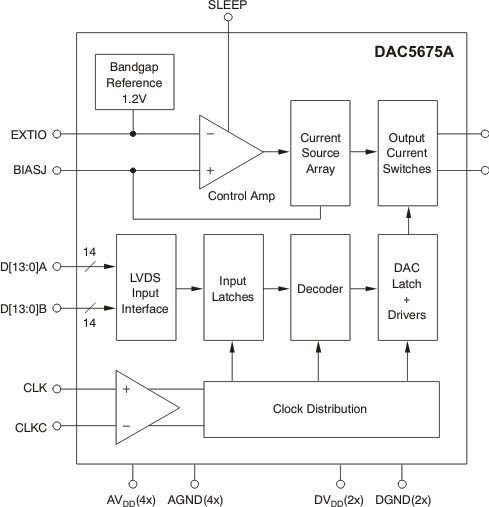

DAC5675A-SP是一款耐辐射,14位分辨率的高速数模转换器(DAC),主要适用于空间卫星应用。 DAC5675A-SP设计用于有线和无线通信系统中的高速数字数据传输,高频直接数字合成(DDS)以及测试和测量应用中的波形重建。 DAC5675A-SP在高中频时具有出色的SFDR,非常适合基于TDMA和CDMA的蜂窝基站收发器(BTS)中的多载波传输。
DAC5675A-SP采用单电源供电3.3 V时的功耗为660 mW CLK = 400 MSPS,ƒ OUT = 70 MHz。 DAC5675A-SP提供20 mA的标称满量程差分电流输出,支持单端和差分应用。输出电流可以直接馈入负载,无需额外的外部输出缓冲器。输出参考模拟电源电压AV DD 。
DAC5675A-SP包括一个用于高速数字数据输入的低压差分信号(LVDS)接口。 LVDS具有低差分电压摆幅,在整个频率范围内具有低恒定功耗,允许以低噪声水平(低电磁干扰(EMI))进行高速数据传输。
LVDS通常以低电压实现电压数字CMOS工艺,使其成为DAC5675A-SP与高速低压CMOS ASIC或FPGA之间高速接口的理想技术。
DAC5675A-SP电流源阵列架构支持高达400 MSPS的更新速率。片上边沿触发输入锁存器可提供最短的设置和保持时间,从而缩短接口时序。
DAC5675A-SP专为差分变压器耦合输出而设计,具有50Ω双端接加载。采用20 mA满量程输出电流,支持4:1阻抗比(输出功率为4 dBm)和1:1阻抗比变压器(-2 dBm)。最后一种配置是高输出频率和更新速率下的最佳性能的首选。输出端接至AVDD,电压兼容范围为AV DD - 1至AV DD + 0.3 V.
精确的片上1.2 -V温度补偿带隙基准和控制放大器允许用户将此输出电流从20 mA调节到2 mA。这提供了20 dB的增益范围控制功能。或者,可以施加外部参考电压。 DAC5675A-SP具有休眠模式,可将待机功耗降至约18 mW。
DAC5675A-SP采用52引脚陶瓷非导通拉杆封装(HFG)。该器件的工作温度范围为-55°C至125°C,W温度范围为-55°C至115°C。
(1)这些单元用于工程评估只要。它们被加工成不合规的流量(例如,没有老化),并且仅在25°C的温度下进行测试。这些装置不适用于鉴定,生产,辐射测试或飞行使用。在-55°C至125°C的完整MIL规定温度范围或使用寿命期间,不保证部件的性能。
所有其他商标均为其各自所有者的财产
Resolution (Bits) |
Settling Time (µs) |
Sample / Update Rate (MSPS) |
DAC Channels |
Architecture |
Power Consumption (Typ) (mW) |
DNL (Max) (+/-LSB) |
Interface |
INL (Max) (+/-LSB) |
Reference: Type |
Output Type |
Rating |
Operating Temperature Range (C) |
Package Group |
Package Size: mm2:W x L (PKG) |
Gain Error (Max) (%FSR) |
SFDR (dB) |
SNR (dB) |
DAC5675A-SP | DAC5670-SP |
---|---|
14 | 14 |
0.012 | 3.5 |
400 | 2400 |
1 | 1 |
Current Sink | Current Sink |
660 | 2000 |
2 | 1.75 |
Parallel LVDS | Parallel LVDS |
4 | 7.5 |
Int | Int |
Current | Current |
Space | Space |
-55 to 115 -55 to 125 25 Only | -55 to 125 25 Only |
CFP | CBGA |
See datasheet (CFP) | 192CBGA: 361 mm2: 19 x 19(CBGA) |
10 | 6 |
82 | 55 |
67 | 60 |
