电源模块的输出电压会变低的原因是什么

2020年06月03日 17:34 次阅读

一般来说,模块在上板前都会进行功能测试,验证模块的电压输出是否正常。电源模块输出有电压但电压低于标称输出值是测试过程中经常遇到的问题,出现这种情况的原因无非有两种,一是电源模块为不良品或损坏,二是使用方法问题。下文将重点讨论使用方法导致的电源模块输出电压低的情况。

输入电压偏低是最容易被忽略的情况,当输出有问题时我们应该第一时间检查输入是否正常。对于输入为定压或宽压的电源模块,当输入值偏低时将导致输出值也偏低。当然,这种情况是有限度的,对于一个特定的模块来说,当输入电压过低时将导致其不能工作,无输出电压。

输出过载

输出过载是指负载工作功率大于电源模块的额定输出功率,过载情况下电源模块的输出电压明显被拉低。当负载电流增大到300mA时,输出电压只有4.5V。持续过载将影响到电源模块的工作效率、稳定性以及散热情况,导致模块使用寿命减少。若是过载导致的输出电压过低,则需要提升电源模块的输出功率,可以选择2W或3W的模块。

走线阻抗

电源模块输出与负载连接必然要有一段PCB走线,走线越长、走线越窄则它的等效电阻越大。等效电阻可以认为是串联在负载的工作回路中,将起到分压作用,因此导致负载两端的电压小于模块的输出电压。此外,除了走线问题还有很多情况起到类似的作用,比如焊点接触不良导致等效电阻增加,线路氧化或腐蚀导致等效电阻增加。

防反接二极管

很多产品的AC和DC部分是不在一块板上的,在生产或终端客户使用中不可避免涉及到插拔电源连接器的情况。为防止此过程中的反接导致的硬件损坏,常串入一只二极管解决。以压降0.7V的二极管为例,b1 b2间的电压将比a1 a2间电压小0.7V,这也就是上面所讨论的输入电压偏低的情况,可以通过选择压降低的管子或者直接提高a1 a1间电压的方法解决。

总结

电源模块能使工程师规避掉电源设计中的很多问题,选用合适的电源模块不仅能速断产品的开发周期还能提高产品的市场竞争力。

fqj

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

林超文PCB设计项目综合实战_第4课时:电源模块设计

林超文PCB设计项目综合实战(包含所有PCB项目直播),购买全套课程更优惠!课程地址:http://t.elecfans
发烧友学院发表于 2017-12-18 00:00 1084次阅读
林超文PCB设计项目综合实战_第4课时:电源模块设计

电源模块越来越小巧的技术因素分析

电源模块上市已经很长时间了,通常是一种采用开关模式的封装电源,能够轻松焊接到电路板上,用于将输入电压....
发表于 2020-06-03 17:33 0次阅读
电源模块越来越小巧的技术因素分析

TIS导热绝缘片在新能源充电桩模块散热中的应用

相比其他电源,充电桩的系统散热量要大的多,对系统设计要求更严格。直流充电桩的功率范围在30KW,60....
发表于 2020-06-03 15:46 8次阅读
TIS导热绝缘片在新能源充电桩模块散热中的应用

在电源模块设计时一些容易被忽略的问题

虽然采用模块式的设计有以上的多个优点,但模块式设计以至板上直流/直流转换器设计也有本身的问题,很多人....
发表于 2020-06-02 15:07 14次阅读
在电源模块设计时一些容易被忽略的问题

电源模块的作用以及采用电源模块的优点

电源模块是可以直接贴装在印刷电路板上的电源供应器 (见图1),其特点是可为专用集成电路(ASIC)、....
发表于 2020-06-02 15:05 27次阅读
电源模块的作用以及采用电源模块的优点

效率分析、开关元件分析和磁性元件分析的介绍

开关电源(SMPS)技术依托电源半导体开关设备,如金属氧化物场效应晶体管(MOSFET)和绝缘门双极....
发表于 2020-06-02 15:04 98次阅读
效率分析、开关元件分析和磁性元件分析的介绍

DCDC电源模块温度的使用范围以及降额使用

一般厂家的模块电源都有几个温度范围产品可供选用:商品级、工业级、军用级等,在选择模块电源时一定要考虑....
发表于 2020-06-01 16:38 24次阅读
DCDC电源模块温度的使用范围以及降额使用

DC/DC模块电源以其优异的性能在很多行业有着广...

DC/DC模块电源以其体积小巧、性能卓异、使用方便的显著特点,在通信、网络、工控、铁路、军事等领域日....
发表于 2020-06-01 16:37 19次阅读
DC/DC模块电源以其优异的性能在很多行业有着广...

如何有效解决电源模块之间的发热散热问题

电源模块发热问题会严重危害模块的可靠性,使产品的失效率将呈指数规律增加,电源模块发热严重该怎么办呢?....
发表于 2020-06-01 16:08 19次阅读
如何有效解决电源模块之间的发热散热问题

AT89S51单片机实验板的详细资料简介

AT89S51单片机实验及实践系统板(以后简介系统板)集成多个硬件资源模块,每个模块各自可以成为独立....
发表于 2020-05-30 11:01 287次阅读
AT89S51单片机实验板的详细资料简介

包含FNx5xx60TDx的RD-412参考设计

RD-412,参考设计使用FNF51060TDx低EON,EOFF,10A / 600V,0.75 kW / 220 VAC电源模块,...
发表于 2020-05-29 17:13 144次阅读
包含FNx5xx60TDx的RD-412参考设计

使用FNF51560TDx的220 VAC电源模块

RD-412,参考设计使用FNF51560TDx低EON,EOFF,15A / 600V,0.75 kW / 220 VAC电源模块,...
发表于 2020-05-29 13:06 95次阅读
使用FNF51560TDx的220 VAC电源模块

输出电压产生了尖刺怎么去除?

幅值大约在300mV左右,频率很高,几十兆HZ了, ...
发表于 2020-05-29 09:33 14次阅读
输出电压产生了尖刺怎么去除?

儒卓力推出新品,Recom高功率密度紧凑型电源模...

带有降压稳压器的Recom RPX-2.5电源模块采用集成的倒装芯片技术,提供高功率密度和优化的散热....
发表于 2020-05-22 11:24 265次阅读
儒卓力推出新品,Recom高功率密度紧凑型电源模...

plc的电源模块/编程器/写入器的选择

 电源模块选择仅对于模块式结构的PLC而言,对于整体式PLC不存在电源的选择。
发表于 2020-05-19 08:57 129次阅读
plc的电源模块/编程器/写入器的选择

未来电源模块的优势体现

1、从电源模块的特点优势来说,高功率,低电压输出的电源模块将会有很大的运用发展,应用的面更广。...
发表于 2020-05-13 07:00 614次阅读
未来电源模块的优势体现

军用电源寿命的影响因素_军用电源如何延长使用寿命

二极管主要承受了两大电应力,包括反向耐压及正向电流。由于二极管是发热器件,一般为了保证其使用寿命,建....
发表于 2020-05-12 15:56 82次阅读
军用电源寿命的影响因素_军用电源如何延长使用寿命

军品电源模块烧坏的原因有哪些

在对军品电源模块进行接线时,大意或匆促下将电源的正负极接反,由于一般的电源模块没有接错线保护功能,直....
发表于 2020-05-12 15:54 98次阅读
军品电源模块烧坏的原因有哪些

现代FPGA的电源需求及解决方案

描述电源系统的需求很容易,执行这些需求却更具挑战性。只要它比上一代产品更小、更可靠、更有效且成本更低,那么设计...
发表于 2020-05-12 07:00 752次阅读
现代FPGA的电源需求及解决方案

未来电源模块的优势体现

从电源模块的特点优势来说,高功率,低电压输出的电源模块将会有很大的运用发展,应用的面更广。
发表于 2020-05-11 17:23 98次阅读
未来电源模块的优势体现

通过采用SPCE061A单片机和角度传感器实现电...

在多次全国电子设计大赛中,电动车的设计一直都是热点,从历届的电动车设计作品来看,电动车的车体往往做得....
发表于 2020-05-11 09:55 721次阅读
通过采用SPCE061A单片机和角度传感器实现电...

双相单输出的降压电源模块

DC2479A-A,演示电路采用LTM4650EY,高效率,高密度,双路25A,单路50A开关模式降压电源模块稳压器...
发表于 2020-05-04 11:16 41次阅读
双相单输出的降压电源模块

英飞凌TRENCHSTOP™ IGBT7系列新产...

英飞凌科技股份公司(FSE: IFX / OTCQX: IFNNY)为其1200 V TRENCHS....
发表于 2020-04-30 11:52 687次阅读
英飞凌TRENCHSTOP™ IGBT7系列新产...

包含FNx5xx60TDx的RD-412参考设计

RD-412,参考设计使用FNF50560TDx低EON,EOFF,5A / 600V,0.4 kW / 220 VAC电源模块,适...
发表于 2020-04-30 09:36 295次阅读
包含FNx5xx60TDx的RD-412参考设计

基于FNB50560TDx的RD-412参考设计

RD-412,参考设计使用FNB50560TDx低EOFF,5A / 600V,0.4 kW / 220 VAC电源模块,适用于冰箱...
发表于 2020-04-30 09:36 359次阅读
基于FNB50560TDx的RD-412参考设计

传统充电桩对新能源汽车充电的弊端

为了解决传统充电模式带来的安全隐患及操作的繁琐性,充电弓方案应运而生。充电弓主要包括充电桩电源模块、....
发表于 2020-04-29 15:08 499次阅读
传统充电桩对新能源汽车充电的弊端

两款三端可调稳压器电路图解析

由于CW317可调稳压器的内设基准电压是1.25V,且该电压在输出端和调整端之间,使得稳压电源输出电....
发表于 2020-04-28 17:01 429次阅读
两款三端可调稳压器电路图解析

输出电压产生了尖刺如何去吃?

幅值大约在300mV左右,频率很高,几十兆HZ了,先谢谢各位了:'(...
发表于 2020-04-23 02:14 44次阅读
输出电压产生了尖刺如何去吃?

DC-DC定压R4电源:涅槃重生,创“芯”未来

通过采用自有集成电路技术,利用我司自主开发的IC,第三代定压产品(简称“定压R3”)在2017年成功....
发表于 2020-04-22 15:20 572次阅读
DC-DC定压R4电源:涅槃重生,创“芯”未来

极客桥无人机照亮武汉火神山医院施工现场的夜空

极客桥GBI2020-Ⅰ型照明无人机可适应-30°C-60°环境温度,抗7级风和10级大雨,3分钟内....
发表于 2020-04-20 14:52 213次阅读
极客桥无人机照亮武汉火神山医院施工现场的夜空

关于绝缘型反激式转换器输出瞬态响应和输出电压上升...

负载进行连续开关时,有可能会观察到和左下波形图相似的波形。负载电流急剧减少时,输出电压将瞬间上升,过....
发表于 2020-04-05 10:48 120次阅读
关于绝缘型反激式转换器输出瞬态响应和输出电压上升...

德州仪器发布了最新型小型化的电源模块

现在的电源项职责小型化的方向发展,德州仪器(TI)(纳斯达克:TXN)今日推出了业界更小的采用四方扁....
发表于 2020-04-04 12:23 179次阅读
德州仪器发布了最新型小型化的电源模块

利用s7—300 PLC和现场总线实现矿山提升电...

随着计算机网络技术在工控领域的应用和发展,建立基于PROFIBUS—DP现场总线的矿井提升控制监控系....
发表于 2020-04-03 10:21 560次阅读
利用s7—300 PLC和现场总线实现矿山提升电...

电源模块的设计——提升 EMC 性能

在电源模块应用中,EMC 设计往往是重中之重,因为关乎整个用户产品的 EMC 性能。那么如何提升 EMC 性能呢?本...
发表于 2020-04-02 09:26 985次阅读
电源模块的设计——提升 EMC 性能

如何进行LED显示屏的电源模块设计

led显示屏是一种迅速发展起来的新型信息显示媒体。随着我国经济的不断发展,已被广泛应用于车站、宾馆、....
发表于 2020-03-31 16:15 272次阅读
如何进行LED显示屏的电源模块设计

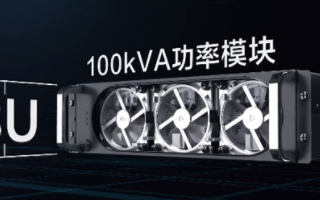

华为推出全新100kW UPS功率模块,电源功率...

从一座数据中心的组成来看,将更多的设备打包到更少的数据中心操作运营空间中,并且利用更高的功率,将使其....
发表于 2020-03-29 16:58 1150次阅读
华为推出全新100kW UPS功率模块,电源功率...

检测电磁炉电源模块好坏的方法

电磁炉的整流模块实际上就是一个由四个二极管封装的整流桥;其中使用好多的有GBU2510作为一款25A....
发表于 2020-03-28 09:50 1005次阅读
检测电磁炉电源模块好坏的方法

Y电容布局和接地阻抗对滤波器的共模插损影响到底有...

对于电源模块的共模传导噪声,我们希望共模噪声的回流路径越小越好。当Y电容越靠近电源模块时,电源模块的....
发表于 2020-03-26 13:14 368次阅读
Y电容布局和接地阻抗对滤波器的共模插损影响到底有...

是什么因素影响了开关电源模块的工作效率

在能量转换系统,必然是会产生损耗,所以在实际应用中,开关电源模块工作效率只能尽可能接近百分百。因为取....
发表于 2020-03-25 16:43 922次阅读
是什么因素影响了开关电源模块的工作效率

关于电源模块的基本分类,该如何分类

电源模块有哪几种?随着电子行业技术的进步,电源模块已经不能简单的列举它有几种了,分类的方式都有很多种....
发表于 2020-03-25 16:35 1147次阅读
关于电源模块的基本分类,该如何分类

一种基于电磁式的双轴角度传感器

高精度双轴角度传感器广泛应用于汽车、机械、航空、航天、航海、工业自动化等领域。它主要分为接触式和非接....
发表于 2020-03-25 14:28 107次阅读
一种基于电磁式的双轴角度传感器

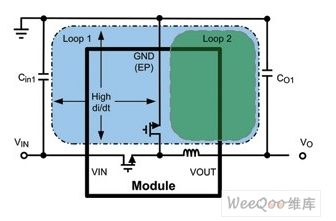

电源模块性能最佳的PCB布局设计方法解析

在规划电源布局时,首先要考虑的是两个开关电流环路的物理环路区域。虽然在电源模块中这些环路区域基本看不....
发表于 2020-03-24 15:16 192次阅读
电源模块性能最佳的PCB布局设计方法解析

ADI:何时越小越好

电源模块上市已经很长时间了。电源模块是一种通常采用开关模式的封装电源,能够轻松焊接到电路板上,用于将....
发表于 2020-03-18 11:13 177次阅读
ADI:何时越小越好

高效率3A输出非隔离DC/DC电源模块——K78...

金升阳非隔离K78系列产品具有性能优异,高可靠性,高性价比的特点。继输出电流满足0.5A/1A/2A....
发表于 2020-03-15 11:03 297次阅读
高效率3A输出非隔离DC/DC电源模块——K78...

如何采用多层PCB布局的方法来提高电源模块的散热...

为达到更高的输出电流,多相系统的使用越来越多。为在更小电路板面积上达到更高的电流水平,系统设计工程师....
发表于 2020-03-12 14:55 136次阅读
如何采用多层PCB布局的方法来提高电源模块的散热...

延长电源模块使用寿命方法

目前为止每个物品都有着自己的寿数有的长、有的短怎么把每件物品延伸运用寿数就是最大节省。电子设备中的电....
发表于 2020-03-11 11:21 108次阅读
延长电源模块使用寿命方法

满足IATF16949体系 AC/DC电源模块 ...

针对汽车行业的高标准、高要求,金升阳依据市场需求,推出满足IATF16949体系的AC/DC电源——....
发表于 2020-03-11 09:52 162次阅读
满足IATF16949体系 AC/DC电源模块 ...

12V升100V/150V/200V/300V-...

产品特点 ● 效率高达 80%以上 ● 1*2英寸标准封装 ● 单电压输出 ● 价格低 ● 稳压输出....
发表于 2020-03-10 15:00 221次阅读
12V升100V/150V/200V/300V-...

如何抑制电源模块中的电磁干扰

电磁干扰(ElectroMagneticInterference,简称EMI)是指任何在传导或电磁场....
发表于 2020-03-09 15:12 214次阅读
如何抑制电源模块中的电磁干扰

模块电源并联均流的方法及缺点分析

并联的各模块的外特性呈下垂特性,负载越重,输出电压越低。在并联时,外特性硬(内阻小)的模块输出电流大....
发表于 2020-03-08 11:18 300次阅读
模块电源并联均流的方法及缺点分析

电源模块在通电后可能难以启动的原因分析

首先是破坏性较小的情况。——电源模块在启动过程中难以启动,甚至无法启动。
发表于 2020-03-08 11:11 251次阅读
电源模块在通电后可能难以启动的原因分析

电源模块可靠性测试方式介绍

空载短路测试(允许电源从空载到短路重复测试),满载短路测试(允许电源从满载运行到短路)连续运行试验)....
发表于 2020-03-08 11:07 202次阅读
电源模块可靠性测试方式介绍

Flex Power Designer再次升级 ...

Flex电源模块(Flex Power Modules)为了使其Flex Power Designe....
发表于 2020-03-04 17:15 778次阅读
Flex Power Designer再次升级 ...

应用于FPGA器件中电源模块的选择及设计方案

DPA的主要缺点是每个电源“砖”都包含隔离,这会降低效率,并增加尺寸、成本和复杂性。随着大多数DPA....
发表于 2020-03-04 09:56 241次阅读
应用于FPGA器件中电源模块的选择及设计方案

更小36V、4A电源模块将解决方案尺寸减小30%

TI的新电源模块采用QFN封装,实现工业应用的高效率和低热阻 2020年2月20日,北京讯德州仪器(....
发表于 2020-02-20 16:07 747次阅读
更小36V、4A电源模块将解决方案尺寸减小30%

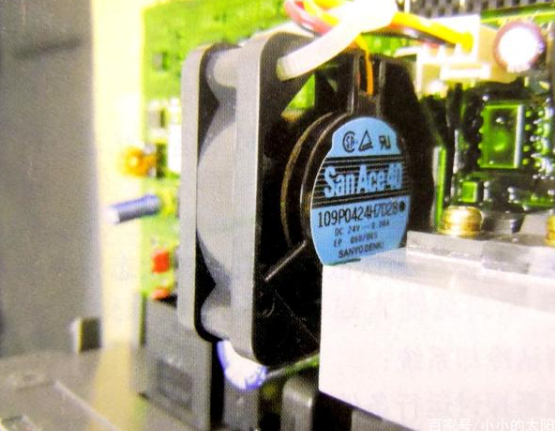

电源模块散热风扇故障原因及解决办法
