手持式三维激光扫描仪对产品3D扫描逆向抄数设计扫描测量服务三维扫描仪

2020年04月13日 13:33 次阅读

项目简介

客户产品

该客户的产品为发动塑料支架,塑料为较为透明的材料,一般激光扫描不易,而且物体相对也较小,孔位的要求较高。

客户的困难

由于产品要求较高,客户使用卡尺一类的测量工具不易检查测绘,量具都有其局限性,角度不好找,浪费的时间长,还得不到准确的数值,特别是孔间距。

南京宁瑞计量的手持式三维激光扫描仪

客户认识到激光扫描仪

客户通过网上的查找了解到我们南京宁瑞计量的手持式三维激光扫描仪,并且自己在网上查看了相关的知识,认为这太符合他们自己的需求了,于是找到了我们。

三维激光扫描仪介绍

PRINCE系列手持式双色激光三维扫描仪采用了全球首创的波段景深技术,颠覆了传统的手持式三维扫描仪的工作模式,双模模式可轻松应对各种应用场景,同时集成了宁瑞计量多年来积累的高效图像图形算法和功能强大的数据后处理功能。 手持式三维激光扫描仪对产品的操作

解决方案

首先由于物体是较为透明的,激光会被折射、散光、透光对扫描影响较大,所以先进行喷白处理,接着在被扫描的产品上以及周围的平台上快速的贴上定位标记点,再通过非接接触式三维激光扫描,对被测件进行整体的扫描,获取工件表面形状三维数据;然后,将获取的数据进行逆向建模,从而得到更准确的数据。

扫描过程

贴标记点用时3分钟;

三维数据扫描用时5分钟;

数据后处理及建模1小时。

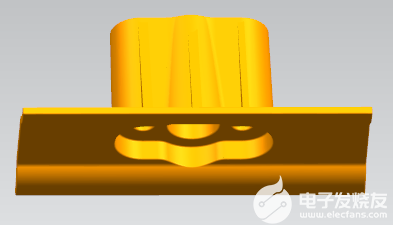

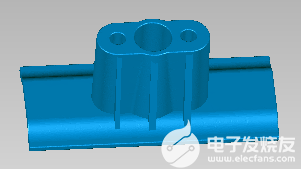

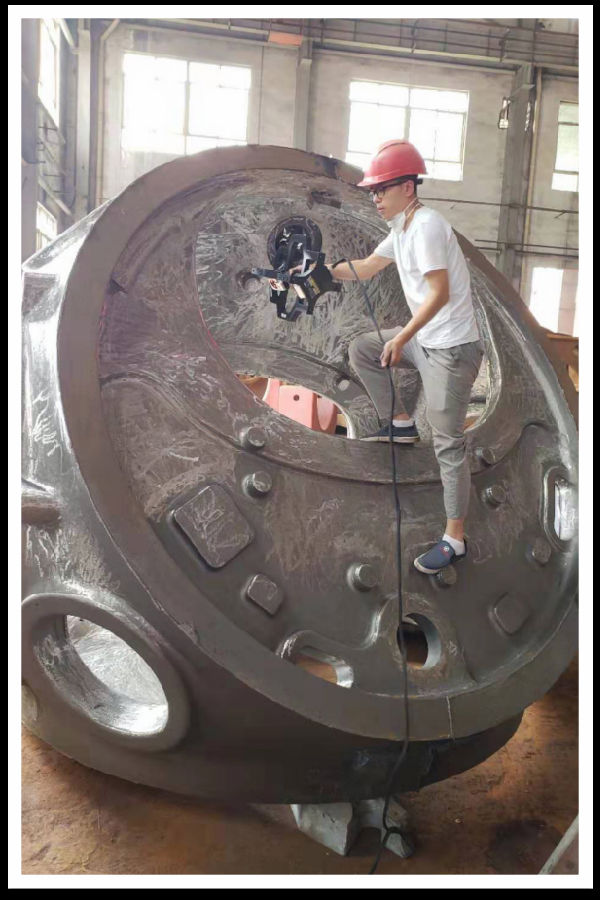

过程展示

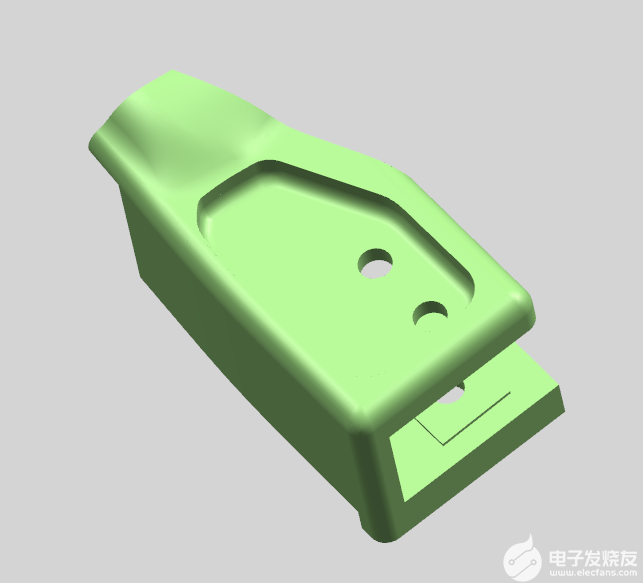

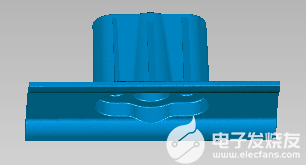

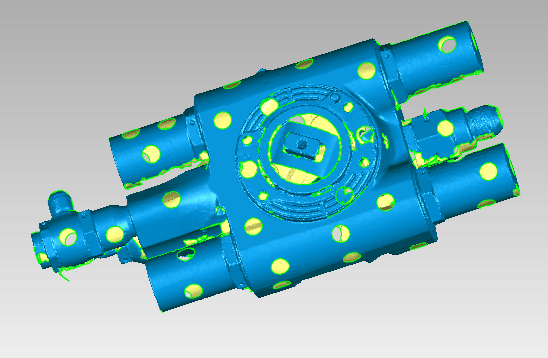

stl数据

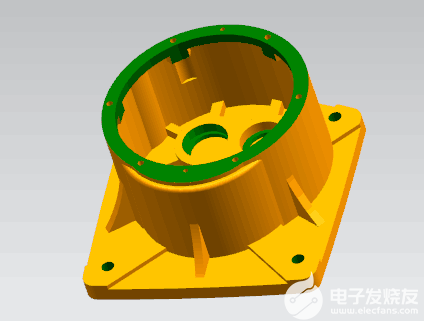

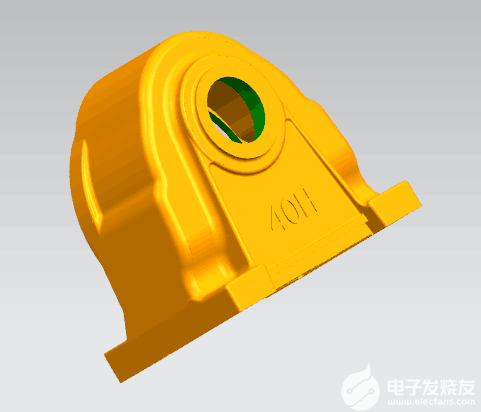

stp数据

总结

对于这类透明塑料件来说,手持式三维激光扫描仪有无可比拟的优势,虽然需要用到喷白处理,但是这已经是得到更准确的数据的一个有效手段。这不仅解决了客户无有效检测手段的难题,还节省了客户大量的时间,提高他们的工作效率了。

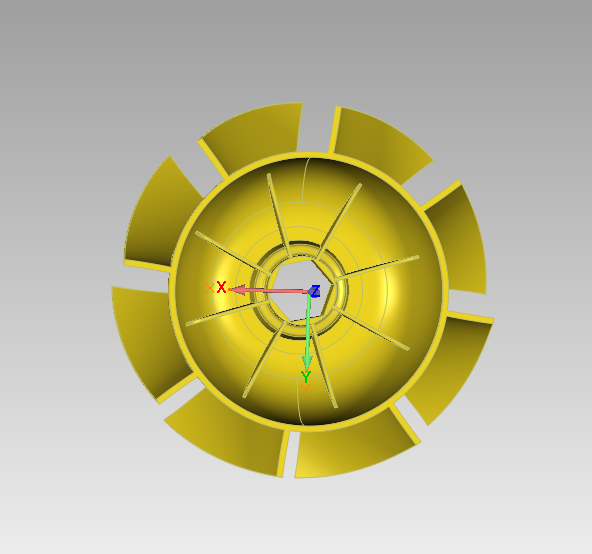

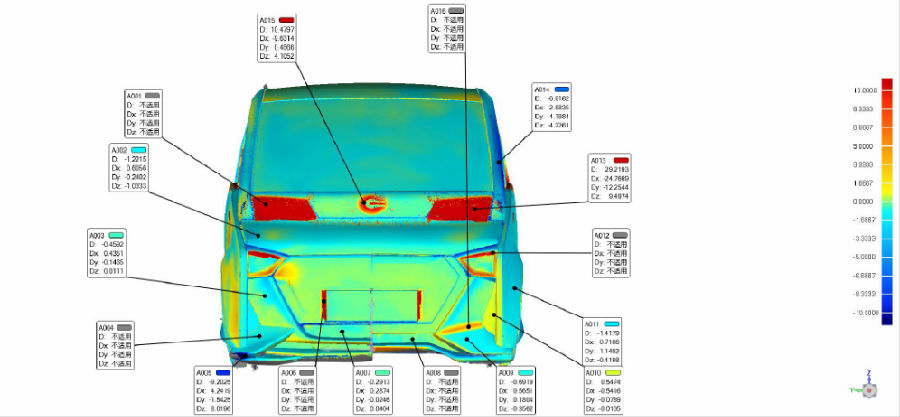

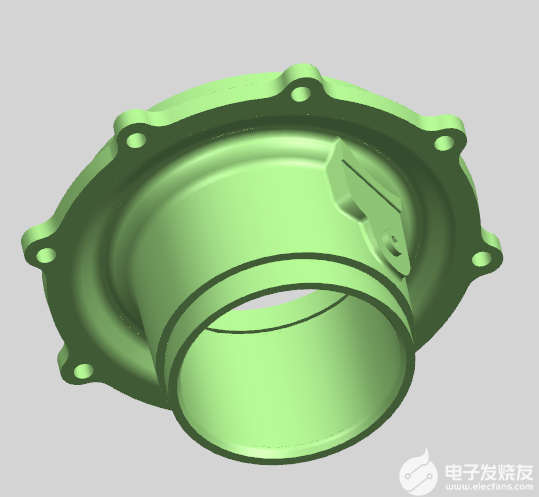

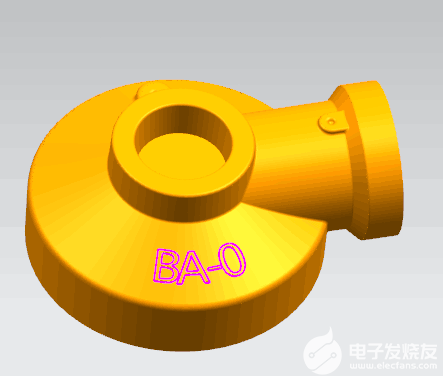

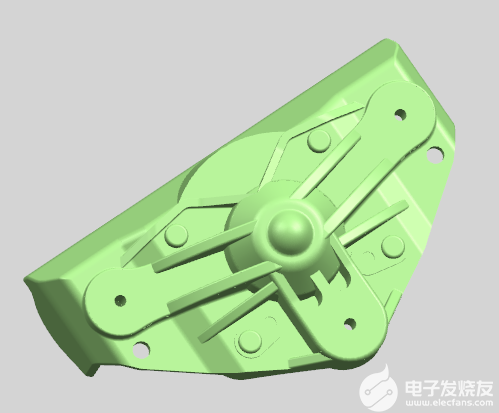

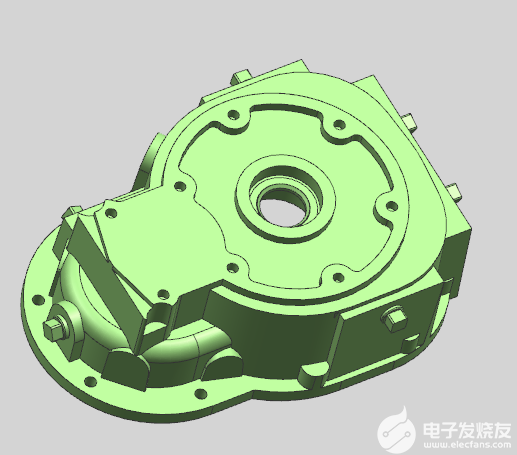

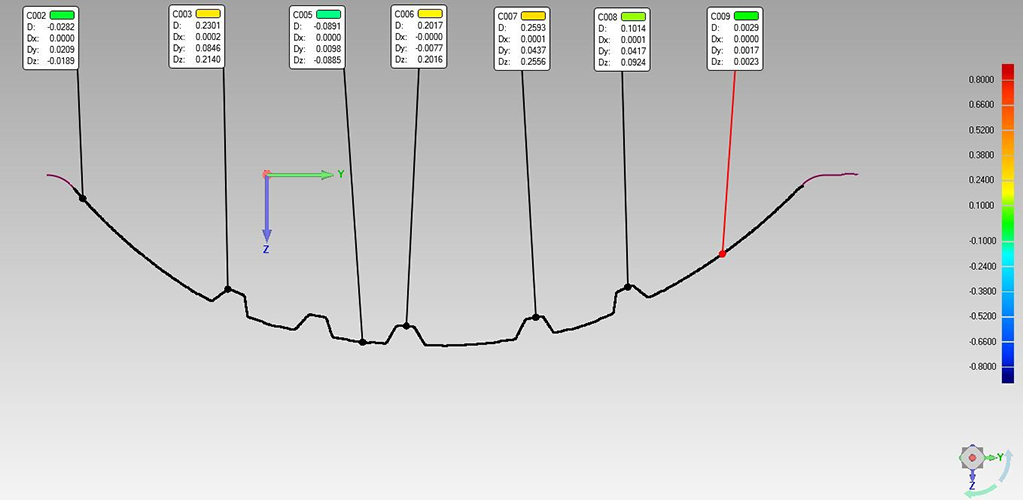

逆向/对比产品展示
