高通骁龙600系列各处理器的区别

39度创意研究所 2019-07-09 08:59 次阅读

高通骁龙600系列一直是市场中活跃度较高的处理器系列,掰着手指头数数,600系列处理器已经推出了17款不同的型号,数百种手机型号采用了6XX移动平台,超过30款终端还在设计中。

它给我们带来丰富的性能选择,同时也会有些困扰,有些处理器主打功耗,甚至有些性能要比800系列还要强,这么多600系列的SoC到底啥区别?别急,看完这篇文章你就明白。

高通骁龙600系列各处理器的区别

骁龙600系列的诞生

2013年的CES展会上,高通首次推出了全新系列的处理器:骁龙600,此款处理器为主频1.5-1.9GHz的Krait300架构4核,GPU为Adreno320。笼统一点来说,骁龙600的CPU理论性能是销量400系列的两倍,GPU理论性能更是高达四倍,可以说骁龙600系列的问世是突破性的技术革新,当时风靡一时的小米2S配备的就是骁龙600处理器。

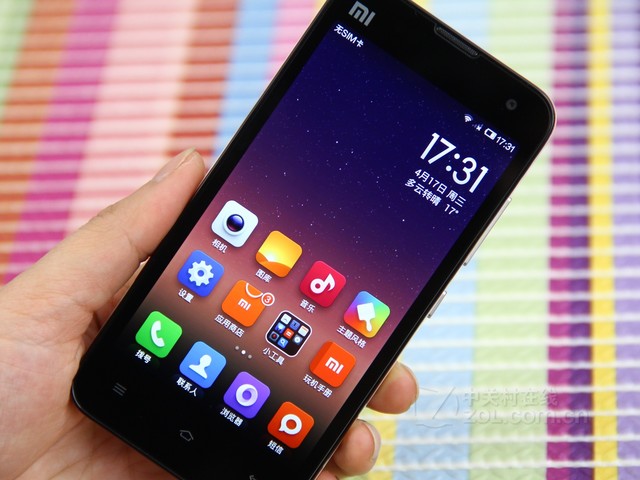

小米2S配备了骁龙600处理器

处理器大升级,骁龙610、615、616、617相继问世

经过一系列更新与升级,骁龙610处理器产生了。它采用了64位四核处理器架构和先进的4G LTE连接技术,大大平衡智能手机的功耗和性能。骁龙615则整合了全球模式下先进的4G LTE连接技术,并且它也是全球第一款八核心64位处理器。骁龙616则是整合了八核CPU的性能和功率,骁龙617更是将连接技术升级到了X8 LTE Cat7传输速率,三星Galaxy C5可以作为配备骁龙616的代表手机了。

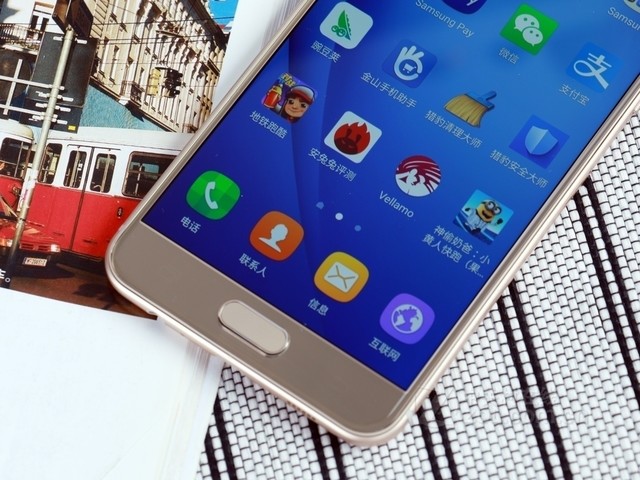

三星Galaxy C5配备了骁龙617处理器

骁龙602A:更加智能的车载芯片

CES 2014消费电子展上,高通正式推出了两款分别针对智能家居和汽车领域专用的处理器——骁龙802和骁龙602A。骁龙802主要针对的是智能电视与4K电视产品,而骁龙602处理器则是专门针对车载娱乐信息系统而开发的,它拥有四个Krait核心,集成了Adreno 320图形处理器以及Hexagon DSP,并且还集成了Gobi 9×15多模基带,支持3G/4G LTE网络,支持双频Wi-Fi以及蓝牙4.0标准。

通过高通骁龙602a,未来汽车可以实现更多的“未来化”功能。它不光具有更高速并可同时支持更多用户连接的车载WIFI热点;更专业的CPU成像技术;以及更加智能的语音操作,解放双手,为驾驶员提供更加自然直观的互动体验。值得一提的是,高通在16年与奥迪达成合作,旗下的奥迪Q7将搭载高通602A芯片,同时部分2017年款车型也将搭载该芯片。

奥迪Q7(图片引自奥迪官网)

骁龙625:续航王子

骁龙625处理器采用了领先的14纳米科技,在为在为高端智能手机带来优质用户体验的同时,避免了电量的大幅损耗,可以说,正因拥有了支持全高清 (1080p)、集成 X9 LTE 及 Qualcomm Adreno 506 PC 级图形处理等独有特点,骁龙625将带来前所未有的极速连接、生动显示和强大的高效性能。

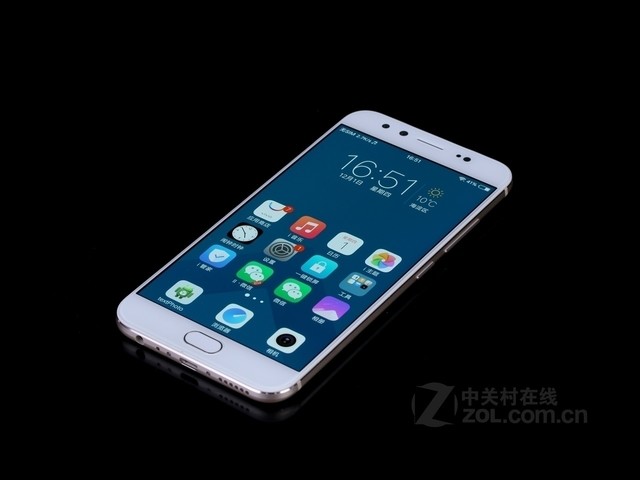

vivo X9配备了骁龙625处理器

骁龙650、652:600系列中流砥柱

骁龙650得益于强大的64位六核CPU运算能力,集成Cat7的X8 LTE,骁龙652更是采用了八核处理器CPU配置,两款处理器皆为用户带来高品质、高效能及出色的多媒体、游戏和连接体验。

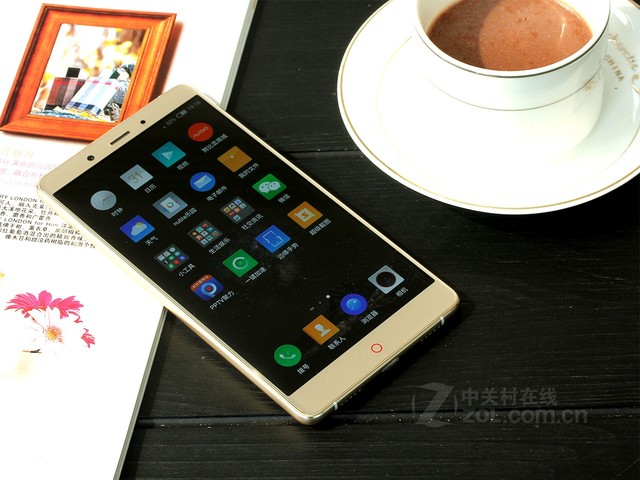

努比亚Z11 Max配备了骁龙652处理器

骁龙626、630、632、636:崛起的性价比SoC

作为后起之秀,骁龙626、630、632、636可谓是极具性价比。从命名上来看,你也能够看得出,他们基本上是N-1处理器的进化版本。(例如骁龙626是骁龙625的进化版)

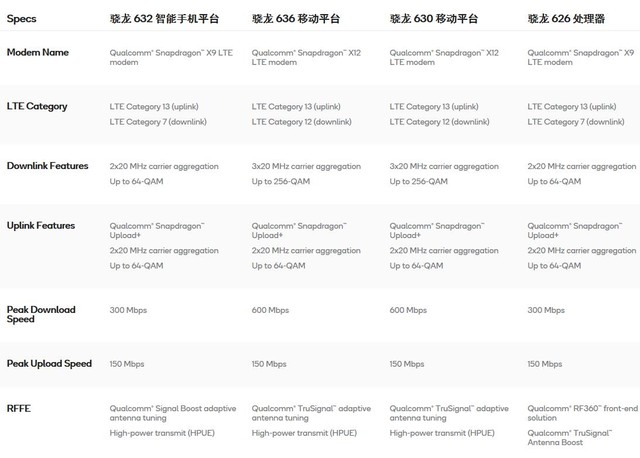

作为骁龙630的升级款,骁龙636在很多地方都有了不小的提升,当然也有很多相似的地方,比如:均采用骁龙X12 LTE调制解调器、内存、QC4.0、蓝牙5.0等。

骁龙636采用的是与骁龙660相同的Kryo 260处理器,CPU性能提升了40%左右。

GPU方面也从骁龙630采用的Adreno 508,提升成了Adreno 509,性能提升约10%

摄像头方面,骁龙636最高支持的双摄方案,而骁龙630仅支持最高1300万像素的双摄方案,这在拍照体验上也会有不小的提升。所以636要比630的性能更好一些的。

而骁龙632内置的GPU型号和骁龙626一样,同为Adreno 506,相比骁龙630的Adreno 508还要弱一个台阶,这也使得骁龙632的综合性能其实并不比骁龙630强。

骁龙653、660、670、675:性能怪兽

这四款处理器的性能关系是递增的,很显然,骁龙675>670>660大于653。

骁龙653:采用4核A72+4核A53设计,大核频率从652的1.8GHz提升到了1.95GHz,GPU依然采用了Adreno 510,综合性能提升了10%左右。内存支持的容量从6GB提高到8GB。基带升级到了LTE X9,上传速率从100Mbps提升到150Mbps,支持QC3.0快充。

骁龙660:采用了A73+A53构架,(也有传闻表现为自家Kryo架构),4*2.2GHz+4*1.9GHz(A73+A53)的CPU核心组合,支持双通道LPDDR 4x内存。基带也升级为LTE X10,GPU也升级为Adreno 512,支持QC4.0快充技能。

骁龙670:骁龙670相较于710最大的区别还是x12 LTE的基带不支持4x4 MIMO。因此最大下行速率也从800Mbps降低到600Mbps。另外骁龙670还失去了对10-bit视频解码和HDR的支持。

骁龙675:采用的是基于三星11nm LPP工艺打造的,CPU采用了全新的Kryo 460架构。升级后的Kryo 460 CPU基于ARM Cortex技术,和上一代骁龙670处理器相比整体提高了20%的性能,带来了更高效的多任务处理和强大的游戏功能。CPU大核心频率2.0GHz,基于Cortex-A76架构,小核心频率则是1.7GHz,依旧基于Cortex-A55。

从天梯图不难看出,作为高性价比的骁龙652性能战胜了800系列的多个产品,其升级版本骁龙653更是仅次于旗舰芯片骁龙820,骁龙675更是轻松屹立在骁龙821的上风。

我认为,骁龙653、660、670、675这四款SoC,面对的中高端市场,其配备手机价格性价比高、续航高、散热好使其可以拥有一定的市场,作为顶级移动终端的800系列处理器,更偏向于高消费,高追求的群体,两者皆有自己的优势,如何选择要看用户自己的需求而论。
