Vishay推出径向引线高压单层瓷片电容器 业界唯一电容值高达2nF

2019-05-16 09:22 次阅读

器件体积小,节省空间,降低组装成本并提高可靠性

日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,推出最新系列小型径向引线高压单层瓷片电容器---RoedersteinHVCC系列。Vishay RoedersteinHVCC系列电容是业界唯一电容值高达2 nF的器件,可在125 %额定电压和+105℃温度条件下保证1000小时负载寿命,耗散因数小于1.5%。HVCC系列电容器提供合格的高性能器件直接替代几乎所有产品编号以DHR开头的Murata电容,公司已正式发布这种产品的停产通知。请参考Vishay的HVCC系列电容数据表了解验证要求。

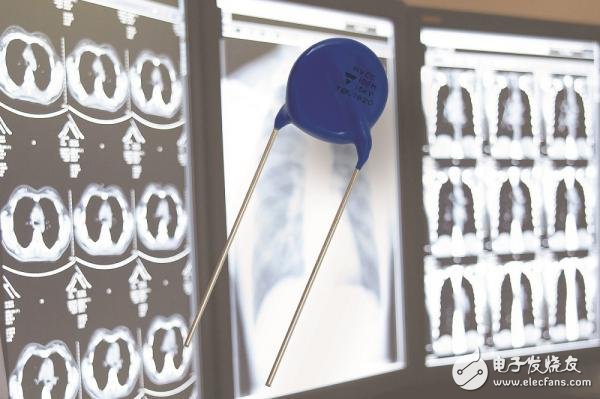

Vishay推出径向引线高压单层瓷片电容器 业界唯一电容值高达2nF

高容量HVCC器件无需并联两个1 nF电容即可达到2 nF电容值。对于设计人员来说,这样可以节省空间,降低组装成本,并提高牙科和行李扫描仪、医疗和工业x射线应用以及脉冲激光器的高压发生器可靠性。

器件容量范围100 pF至2000 pF—标准容差为± 20%—电压范围为10 kVDC至15 kVDC,工作温度-30℃至+105℃。HVCC系列电容还可提供20 kVDC额定电压,± 10 %容差器件,并可按要求定制引线样式。

系列器件由镀银瓷片和直径为0.6 mm和0.8 mm的镀锡铜包钢连接引线组成。电容提供直插引脚,间距为9.5 mm和12.5 mm。符合RoHS标准的器件封装采用UL 94 V-0标准阻燃环氧树脂制成。

器件规格表:

系列

HVCC

陶瓷等级

2

陶瓷电介质

Y6P

电压 (VDC)

10 000

15 000

最小容量 (pF)

100

100

最大容量 (pF)

2000

2000

固定

径向

Vishay现可提供样品并已实现量产,订货周期为8周。
