逆变器使用视频教程

发烧友学院 2018-08-16 16:55 次阅读

  逆变器工作原理

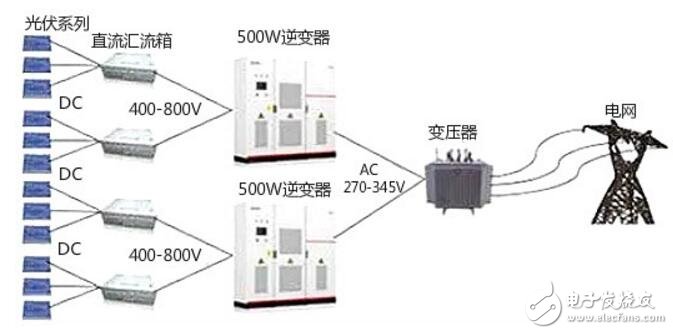

  逆变器是一种由半导体器件组成的电力调整装置,主要用于把直流电力转换成交流电力。由升压回路以及逆变桥式回路构成。升压回路把太阳电池的直流电压升压到逆变器输出控制所需的直流电压;逆变桥式回路则把升压后的直流电压等价地转换成常用频率的交流电压。逆变器主要由晶体管等开关元件构成,通过有规则地让开关元件重复开-关(ON-OFF),由直流电变交流电输出。当然,这样单纯地由开和关回路产生的逆变器输出波形并不实用。一般需要采用高频脉宽调制,使靠近正弦波两端的电压宽度变狭,正弦波中央的电压宽度变宽,并在半周期内始终让开关元件按一定频率朝一方向动作,这样形成一个脉冲波列(拟正弦波)。然后让脉冲波通过简单的滤波器形成正弦波。

  逆变器作用

  逆变器是把直流电能(电池、蓄电瓶)转变成交流电(一般为220v50HZ正弦或方波)。通俗的讲,逆变器是一种将直流电(DC)转化为交流电(AC)的装置。它由逆变桥、控制逻辑和滤波电路组成。

  广泛适用于空调、家庭影院、电动砂轮、电动工具、缝纫机、DVD、VCD、电脑、电视、洗衣机、抽油烟机、冰箱,录像机、按摩器、风扇、照明等 。

  简单地说,逆变器就是一种将低压(12或24伏或48伏)直流电转变为220伏交流电的电子设备。因为我们通常是将220伏交流电整流变成直流电来使用,而逆变器的作用与此相反,因此而得名。我们处在一个“移动”的时代,移动办公,移动通讯,移动休闲和娱乐。在移动的状态中,人们不但需要由电池或电瓶供给的低压直流电,同时更需要我们在日常环境中不可或缺的220伏交流电,逆变器就可以满足我们的这种需求。

逆变器使用视频教程

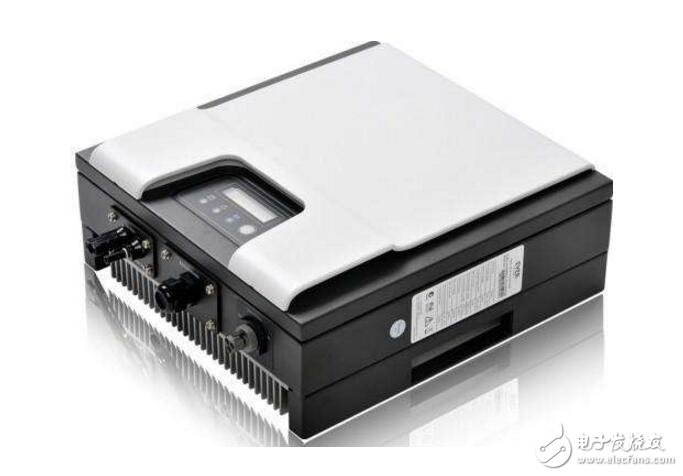

  逆变器的正确使用方法

  虽然我们对逆变器比较熟悉,但是,这并不代表我们真的明白逆变器的正确使用方法。逆变器操作或者使用时,应该注意哪些小细节的问题,也许这些小细节就是决定逆变器寿命,和使用时的安全性的重要因素。

  当然,使用时正负极要连接正确这种问题,这是最基础的使用方法,而正负极在逆变器上也会明确的标出,所以这是一件很简单的事情。而且逆变器放置的环境也要注意,应该保持干燥、通风,特别是不能接触雨水和易爆品,而且在使用时,不要将其他东西覆盖在逆变器上面,放置使用温度超过40度。

  而且连续两次开机的间隔最好在5秒以上,这样就不容易发生逆变器烧坏的事件。而且大家一定要切记,逆变器使用的同时,一定不能打开逆变器进行操作,否则很容易发生危险。如果你想要将其连接蓄电池,也要注意手上不能有其他的金属物质,否则容易发生短路,对人体造成危害。

  虽然这都是一些比较小的问题,但是正是因为小问题才难以引起大家注意,很多逆变器损坏和安全事故发生,都是由于大家的粗心大意。做好这些注意事项,也许你的逆变器比起别人的逆变器来,使用寿命会增加很多,起来也效率也比较高。

  逆变器使用注意事项

  1、直流电压要一致

  每台逆变器都有接入直流电压数值,如12V,24V等,要求选择蓄电池电压必须与逆变器直流输入电压一致。例如,12V 逆变器必须选择12V蓄电池。

  2、逆变器输出功率必须大于电器的使用功率,特别对于启动时功率大的电器,如冰箱、空调,还要留大些的余量。

  3、正、负极必须接正确

  逆变器接入的直流电压标有正负极。红色为正极(+),黑色为负极(—),蓄电池上也同样标有正负极,红色为正极(+),黑色为负极(—),连接时必须正接正(红接红),负接负(黑接黑)。连接线线径必须足够粗,并且尽可能减少连接线的长度。

  4、应放置在通风、干燥的地方,谨防雨淋,并与周围的物体有500px以上的距离,远离易燃易爆品,切忌在该机上放置或覆盖其它物品,使用环境温度不大于40℃。

  5, 充电与逆变不能同时进行。即逆变时不可将充电插头插入逆变输出的电气回路中。

  6、两次开机间隔时间不少于5秒(切断输入电源)。

  7、请用干布或防静电布擦拭以保持机器整洁。

  8、在连接机器的输入输出前,请首先将机器的外壳正确接地。

  9、为避免意外,严禁用户打开机箱进行操作和使用。

  10、怀疑机器有故障时,请不要继续进行操作和使用,

  11、在连接蓄电池时,确认手上没有其它金属物,以免发生蓄电池短路,灼伤人体。

  12、使用环境,基于安全和性能的考虑,安装环境应具备以下条件:

  1)干燥:不能浸水或淋雨;

  2) 阴凉:温度在0℃与40℃之间;

  3)通风:保持壳体上5CM内无异物,其它端面通风良好。

逆变器使用视频教程

  逆变器的安装及对环境要求

  1、安装环境要干燥,不可以浸泡在水里面,也不能够被雨淋到;

  2、要安装在阴凉的地方,温度大概是0℃到40℃之间;

  3、逆变器的安装环境要通风良好,维持壳体上5厘米里面没有异物,另外的端面要通风良好。

  安装逆变器的时候一定要根据安装说明书上的内容进行,正确安装的方法是:

  1、把转换器开关设置在关闭(OFF)的部位,接着将雪茄头插到车子里面的点烟器插口,保证插到位并且接触优良。

  2、确认全部的电器的功率都处于小于G-ICE标准功率的数值才能够运用,把电器的220伏特插头直接插到转换装置一头的 220伏特插座里面,并保证两个插座全部的相连电器的功率之和都处于G-ICE标称功率的范围里面。

  3、打开转换装置的开关,绿色标志灯就会亮起来,表明工作没有异常。

  4、逆变器的红色标志灯亮起来,表明由于过压、或者欠压、或者过载、或者过温,使得转换装置关闭断开。

  5、在许多状况下,因为车用点烟装置插口输送出来的设置有限,使得没有异常运用逆变器的时候转换装置会报警或者关闭切断电源,这时只需要发动车辆或者降低用电功率就能够恢复正常了。
