电源产品越来越重视 EMI,为了减少系统的噪声和干扰,ADI 推出一系列 Silent Switcher。据 Lorry 现场介绍,目前 ADI 的 Silent Switcher2 产品,效率可达93%,满足 CISPR25 Class 5 EMI 的指标,例如该系列产品中的 LT8609,即使仅仅使用简单的2层板,也同样能够实现很低的EMI表现。

电流超级电容

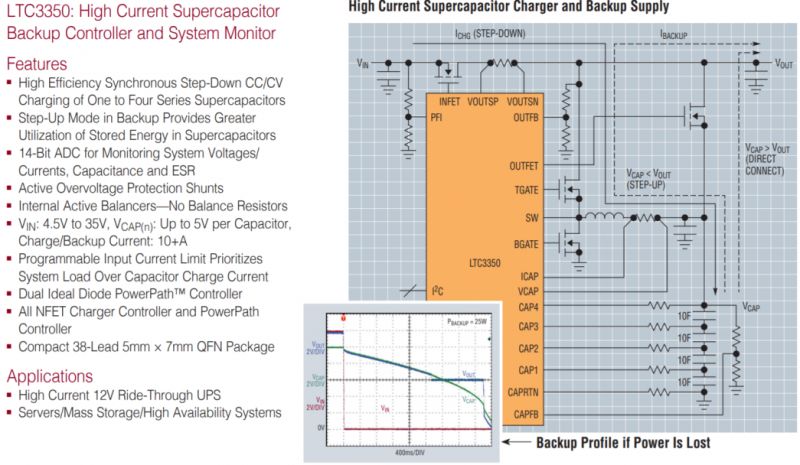

LTC3350是一款非常典型的超级电容管理应用产品,该产品包括了组成一个完整、独立和基于电容器的备份电源解决方案必需具备的所有功能。

LTC3350 为四串超级电容提供了完善的电压监控,主动均衡,容量检测和 ESR 测量,并可通过数字通讯端口进行实时监控。

针对备份电源典型应用,Lorry 介绍了超级电容器充电器 LTC4041 以及电池备用 IC LTC4040,都作为后备能备份系统,到底该用哪款呢?Lorry 给出了一张对比图,协助大家轻松做选择。

不需要光耦和反馈的隔离电源

ADI 不需要光耦和反馈的隔离电源方案,通过直接从原边反激波形对隔离式输出电压进行采样。该系列产品无需借助第三个绕组或光隔离器来实现稳压。输出电压利用单个外部电阻器来设置。内部补偿和软起动进一步减少了外部组件数目。边界模式操作提供了一种具有卓越负载调节性能的小型磁性解决方案。低纹波突发模式操作可在轻负载条件下保持高效率,同时最大限度地抑制输出电压纹波。

ADI 隔离电源 LT8301

ADI 隔离电源产品系列

对于逐渐流行的高压电容分压取电方式,LT8316 极宽的输入电压范围(18V-620V),可以在不同的输配电系统中,非常灵活地设计高至80W的输出功率的隔离电源系统。

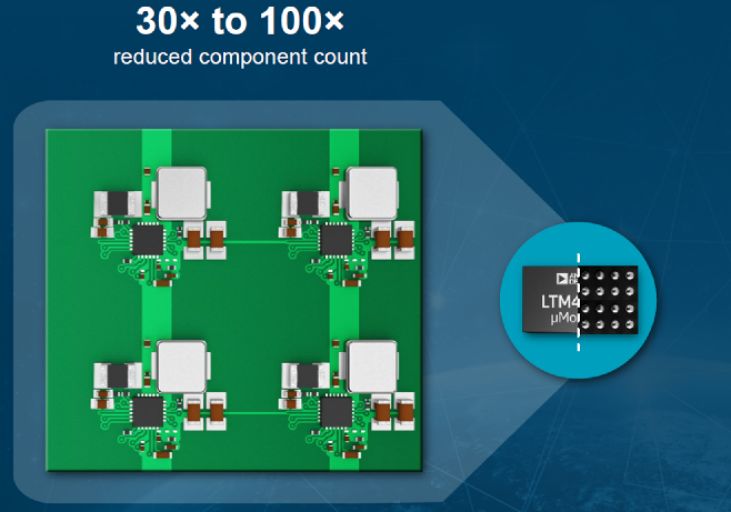

高集成度电源模块

要想做出高集成度的电源产品,电路板小尺寸、薄型化、大电流化等是关键方向。

“做好电源模块,让产品设计工程师专注于做系统级设计,而不用花时间去调一个复杂的电源系统。Lorry 表示这是电源模块的关键点。他给出了下图的某个系统 IO 和内核供电系统的示例,成功节省 30 到 100 倍的元器件数量,而且整个系统的可靠性也会得到提升。

“提供最好品质的可靠性产品,帮助你设计的系统得到最好的可靠性和长期的稳定性。是 ADI 给大家的承诺。”演讲最后 Lorry说到。“ADI 电源会为大家提供创新、高性能的方案,提供最好的技术支持。”

part 2

展台产品一览

在『第九届配电技术应用论坛』上,ADI 还设立了展台,为大家展示了最新的、可用于输配电系统的产品以及解决方案。

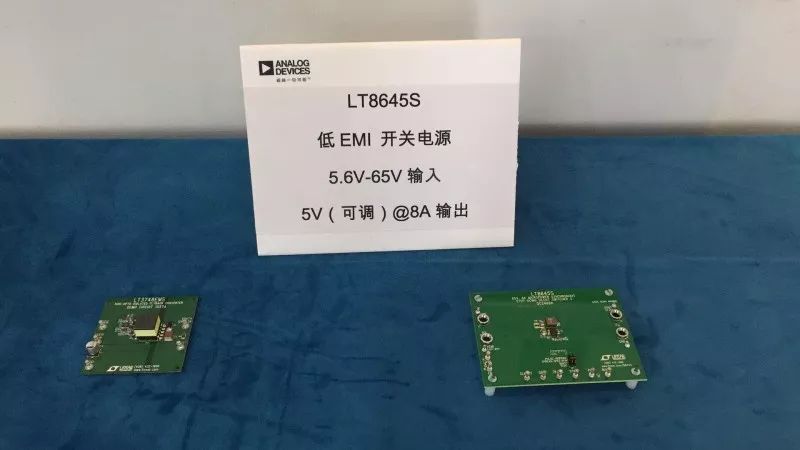

LT8645S 同步降压型稳压器采用第二代 Silent Switcher 架构,专为最大限度地降低 EMI / EMC辐射并在高开关频率下提供高效率而设计。

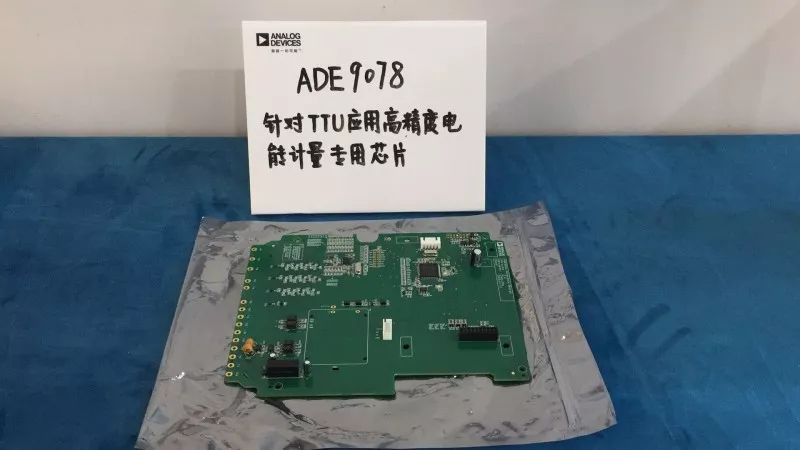

ADE9078是一款高度精确的完全集成式电能计量器件。通过与电流变压器(CT)和罗氏线圈传感器接口,ADE9078支持用户开发3相计量平台,可实现1类至0.2类电表的高性能。

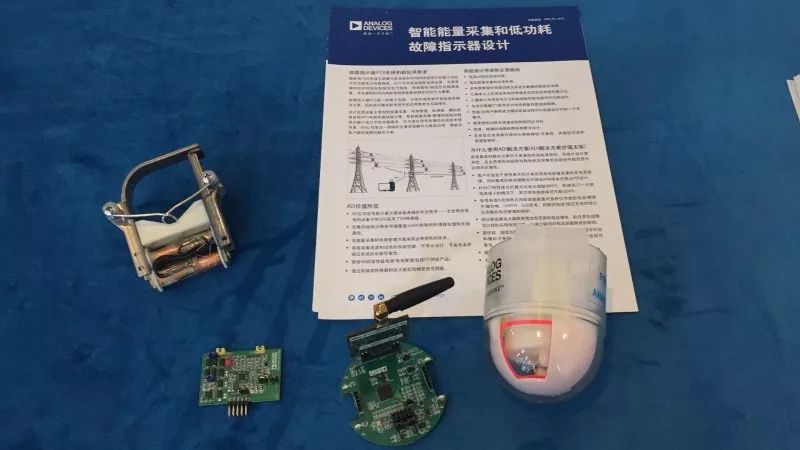

【参考设计——智能能量采集和低功耗故障指示器设计】ADI 的高度集成的解决方案对于紧凑型布局极其有利,可减少设计复杂性,且业界领先的超低功耗性能使得整个系统信号链范围功耗达到历史新低。

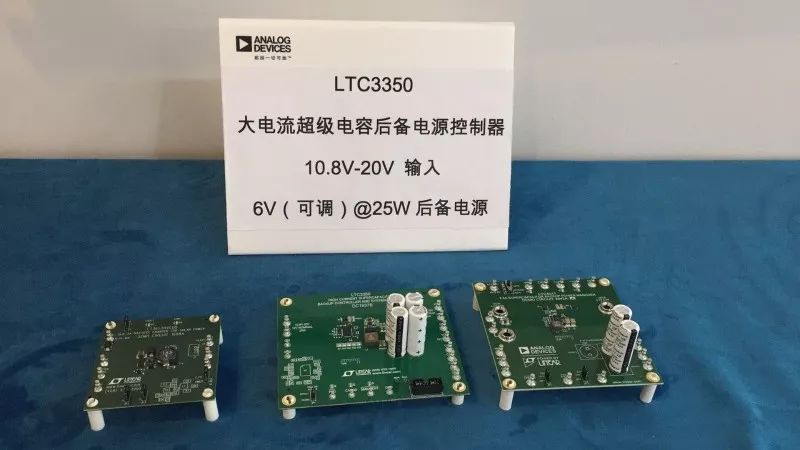

LTC3350 是一款后备电源控制器,能够对四个超级电容的串联堆栈进行充电和监视。LTC3350 的同步降压型控制器负责驱动 N 沟道 MOSFET,利用可编程输入电流限值实现恒流 / 恒压充电。
