认识一下这款名叫“CAN总线存储器”的神器

广成CAN总线 2018-05-20 08:08 次阅读

      一直以来,许多监控检测领域只需要获取现场数据,但在不需要或者无法实时监控处理的情况下,面对存在即时特性的CAN 总线数据,就要带来诸多问题了。CAN总线设备的数据不能及时查看怎么办?CAN总线数据过多没时间处理怎么办?想要回看CAN 总线历史数据又怎么办?总线数据三连问,却只需要一个答案,是时候认识一下这款名叫“CAN总线存储器”的神器了。

     CAN总线存储器又叫CANrec,顾名思义,就是将CAN 总线数据存储起来的意思。下面直奔主题,以干货见真章!

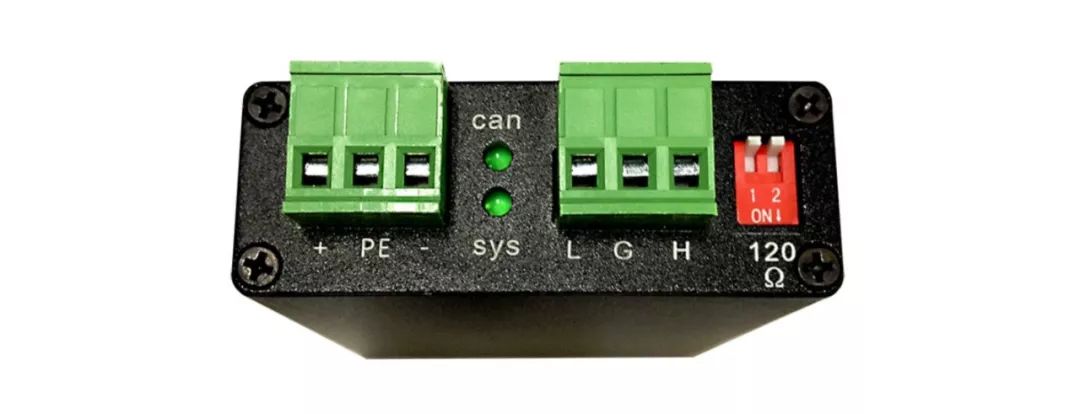

     CAN总线存储器是广成科技工程师专门为解决CAN 总线数据存储而设计研发的模块设备。该模块集成1~2路标准CAN总线接口,通过将模块接到CAN总线上,可以实现CAN总线数据的实时存储,数据会以分钟为时间周期进行存储。形成文本文件(.TXT)、二进制文件(.DAT)、vector软件支持的文件(.ASC)、批处理文件(.CAN)四个文件格式。四种总线数据文件格式,总有一种是你想要的。

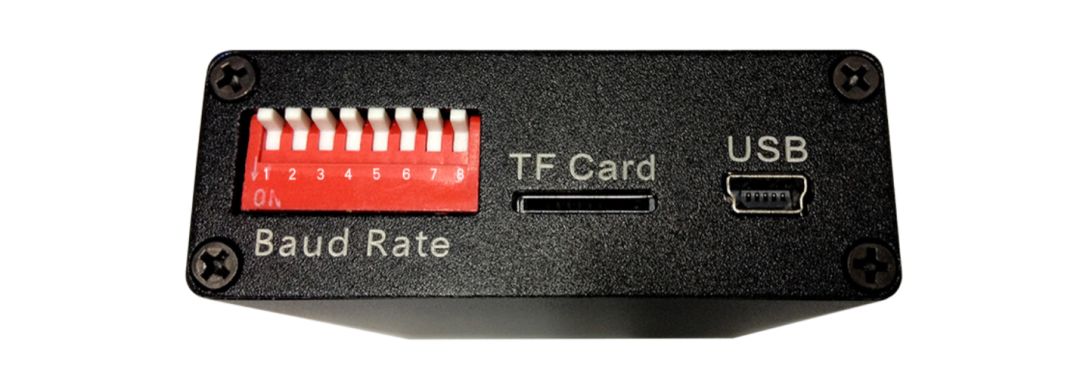

     那么数据存储在哪里呢?又如何在传送到电脑上?广成科技工程师们将该设备设计成TF卡即插即拔模式,CAN 总线存储设备工作时,数据会自动存储在TF卡中,想要进行回看分析的时候,将卡拔出,插入电脑读卡设备即可。但如果遇到突然断电,或者电源接触不良,数据是不是就要丢失了呢?工程师们早已有了防备,在CAN 总线存储器中内置了电池,可以保证在突然断电的情况下不至于保存的数据丢失。

     在这里,广成科技工程师们要提醒大家:CAN总线存储器仅支持容量最大 32G 且文件系统为 FAT32 格式的TF存储卡,如您使用的TF卡不是此格式,需将存储卡重新格式化成FAT32格式,格式化存储卡会将数据全部清除,务必要谨慎操作!

     有了这款CAN总线存储器,CAN总线中的大数据且不易排查故障的数据,便可轻松实现回放,感受CAN总线数据永久保留的强大功能。想了解更多关于CAN总线数据存储器的内容,欢迎大家留言,还有机会领取马工准备的小礼物哦!


原文标题:别惊讶,CAN总线数据真的可实现永久保留!

文章出处:【微信号:gccanzx,微信公众号:广成CAN总线】欢迎添加关注!文章转载请注明出处。
