9至53V输入宽范围输出的1/32 砖尺寸转换器 i3A系列

2018-03-07 14:07 次阅读

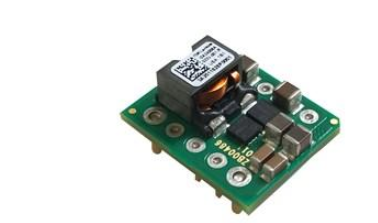

2018 年 1 月-TDK 公司宣布推出额定功率为 100W 的 TDK-Lambda i3A 系列非隔离 DC-DC 转换器。这款降压转换器在 9V 至 53V 输入电压范围内工作,输出电压可在 3.3 至 16.5V 或 5 至 30V 范围内调节,输出电流高达 8A。此系列产品设计用于包括医疗、通信、工业以及测试和测量设备在内的各种应用。

此类转换器采用 1/32 砖型封装,尺寸为 19.1 x 23.4 x 9.6 mm,可与单输出 12V、24V、36V 或 48V AC-DC 电源搭配使用,产生额外的多路稳压输出,有无备用电池均可。

此系列产品的工作效率高达 98%,最大限度地降低了功耗,即使在低气流条件下,也能在 -40℃ 至 +125℃ 恶劣环境温度下工作。其动态电压响应经过优化,可减少对外部输出电容的需求,从而降低对电路板空间的要求。

基本功能型号包括输出电压调节引脚、正逻辑或负逻辑远程开关、遥测、输入欠压、过流和过热保护。所有型号均通过 UL/CSA 60950-1 和 IEC/EN 60950-1 认证,并拥有符合低电压和 RoHS2 指令的 CE 标志。

主要应用

医疗、通信、工业以及测试和测量设备

主要特性和优势

·高效率(高达 98%)

·9 至 53Vdc 输入,

·3.3 至 16.5V 或 5 至 30V 输出调节范围

·高达 100W 输出功率或 8A 输出电流

主要规格

9至53V输入宽范围输出的1/32 砖尺寸转换器 i3A系列

9至53V输入宽范围输出的1/32 砖尺寸转换器 i3A系列

关于TDK公司

TDK株式会社是一家领先的电子公司,总部位于日本东京。公司成立于1935年,主营铁氧体,是一种用于电子和磁性产品的关键材料。TDK的主力产品包括陶瓷电容器、铝电解电容器、薄膜电容器、铁氧体及电感器、高频元件、压电和保护器件、以及传感器和传感器系统等各类被动元器件、电源装置。产品品牌包括TDK、爱普科斯(EPCOS)、InvenSense、Micronas、Tronics以及TDK-Lambda。此外,TDK还提供和磁铁等磁性应用产品以及能源装置、闪存应用设备等。TDK重点开展如信息和通信技术、汽车和工业以及消费电子市场领域。公司在亚洲、欧洲、北美洲和南美洲拥有设计、制造和销售办事处网络。2017年度3月末,TDK的销售总额约为105亿美元,全球雇员100,000人。
