PCB设计软件输出装配图的3个方法

PCB线路板打样 2020-11-11 11:09 次阅读

PCB设计完成后常常需要输出产品的零件装配图,本期内容为大家展示主流PCB设计软件AltiumCadenceAllegro输出装配图的3个方法。

电子产品

Altium输出装配图的方法有两种,CadenceAllegro输出装配图的方法有一种,下面为大家详细介绍。

1.使用Altium的装配图输出功能

这个是最简单,最直接的方法。以下面一个双面板为例演示:

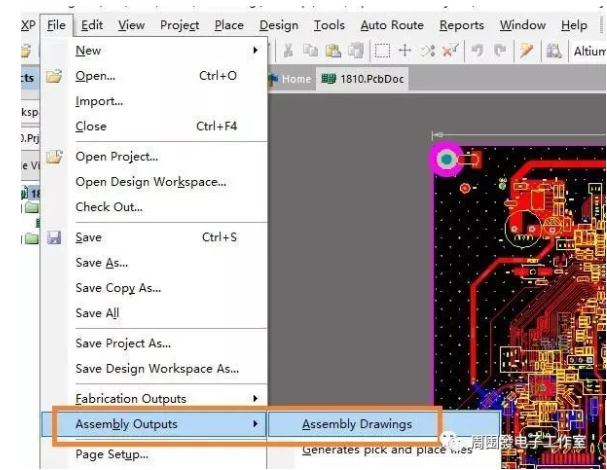

1.打开file菜单下面的AssemblyOutputs,选择第一项AssemblyDrawings.

step1

2.随后可以看到PCB装配图输出前的预览图,但是我们还需要详细地配置才能输出,否则会可能包含一些我们不想显示出来的东西。

效果预览

在图上点击右键,选择configuration进行详细的配置。

页面配置

随后在配置菜单里定义需要输出的层。比如我的PCB外形是用机械1层定义的,所以就只保留TOP层、丝印层、机械1层。底层装配图配置也是如此。注意:不同版本的软件有细微的差异,但是基本上操作方法一样。

删除不需要的

另外,需要把Holes和TTFonts勾上才能使输出的PDF可以进行关键字搜索。注意,底层的装配图需要勾选Mirror.

详细配置

3.以上步骤完成后点击OK,可以看到装配图上已经删掉了杂乱的东西。

效果图

我们还可以进一步优化这个装配图,使装配加上页码、色彩。在图上点击右键,选择pagesetup.

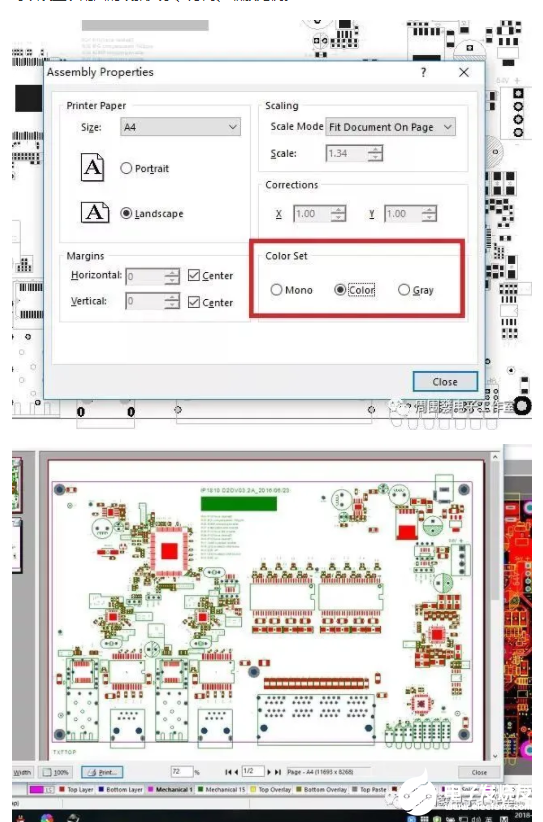

随后在窗口上的colorset里面选择第二项color,这样输出装配图就是彩色的了。另外还可以设置装配图的纸张大小、方向、缩放比例。

效果图

可以看到,装配图已经配置完成,直接点击打印就可以输出成PDF或者XPS格式的文档。这种文档支持搜索原件位号,相当方便。

2.使用Altium的Draftsman功能输出装配图

高版本的Altium软件有一个Draftsman功能非常强大,可以输出钻孔表,生产细节、产品三视图等诸多细节。当然,用来输出装配图绝对是轻而易举。下面是详细步骤:

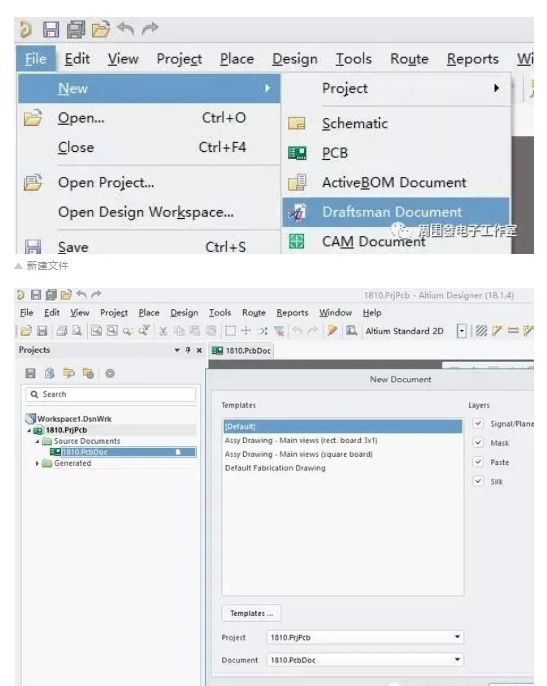

1.在打开的工程文件时,从文件里新建一个Draftsman文件。模板选择默认就行。

新建文件

默认模板

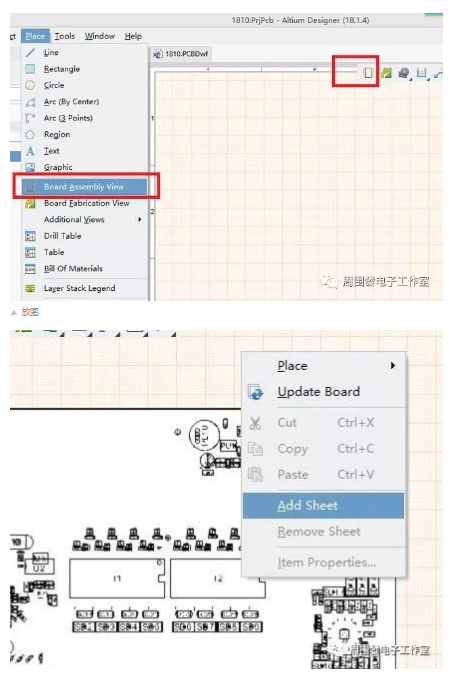

2.开始放置装配图。可以在place菜单里放置BoardAssemblyview,也可以在浮动工具栏里面点那个图标进行放置。我们需要放置两个,分别是两个面的装配图。当一页纸放不下时,可以添加一页

放图

添加图页

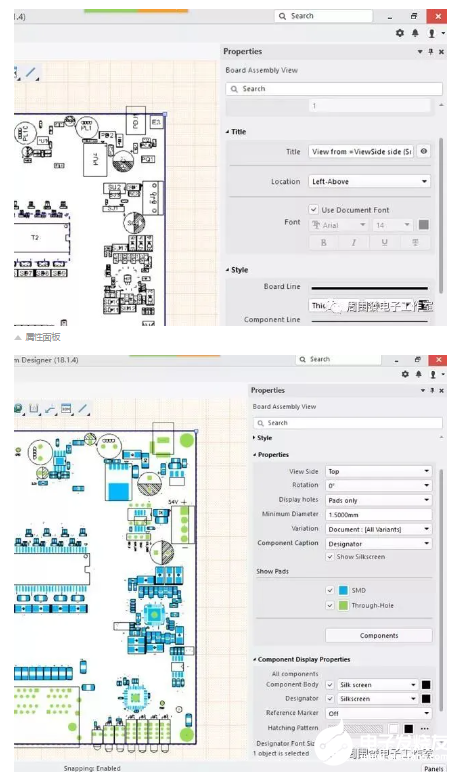

3.可以看到,刚刚放好的图形很乱,需要手工调整一下。装配图上双击,在properties侧边栏里可以修改缩放比例、标题、线条样式等。

详细配置

properties:ViewSide下拉菜单可以选择输出的时TOP还是Bottom的视图。

Displayholes选择padsonly

ComponentCaption选择Designator,同时把showsilkscreen勾上

showpads菜单下面两个勾勾上才能显示焊盘,点前面两个彩色小框可以自定义焊盘颜色。

ComponentDisplayProperties:在ComponentBody后面勾上,下拉菜单选择silkscreen

在Designator后面勾上,下拉菜单选择silkscreen

这样我们就已经把TOP层的装配图定义好了,Bottom层的设置也是类似这样。

4.完成以上步骤,保存之后就可以输出了。注意,这里的输出不是直接打印成PDF,而是使用导出功能。

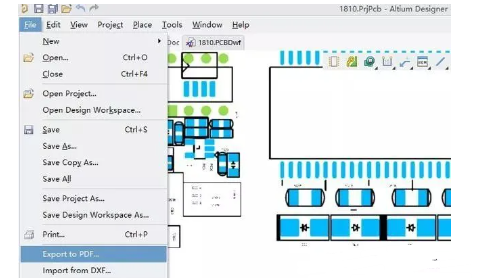

保存文件之后在file菜单下面选择ExporttoPDF.输出后的PDF文件也支持文本搜索,非常方便。

输出

3.CadenceAllegro输出装配图

以Cadence16.6,4层板为例,采用Film的方法输出装配图:

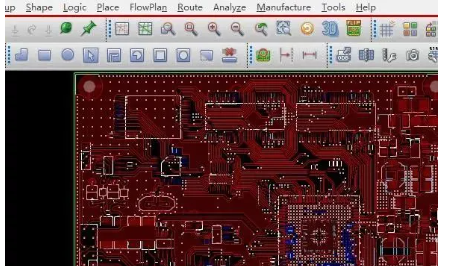

PCB文件

1.创建TOP和Bottom装配图的film

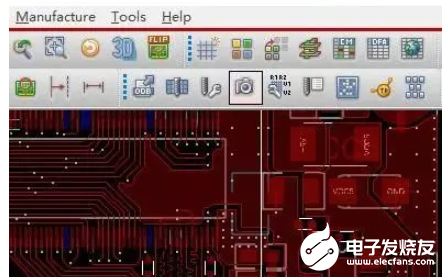

选择Artwork(照相机图标),开始配置film文件。点击add添加两个Film,各自取名ADT、ADB。

选中原有的一个,然后右键add添加

添加菲林

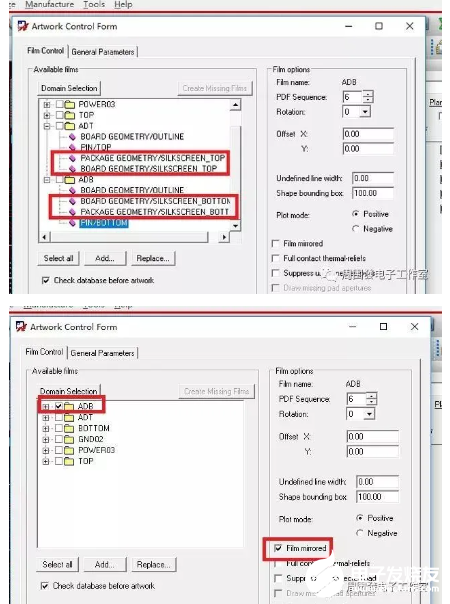

2.点击菲林前面的“+“号展开,然后删掉(Cut)所有不需要的元素。

然后添加丝印、焊盘、板框。注意丝印层有好几个类型,根据需要添加。本例就添加了两个丝印类型。

Bottom需要勾选镜像

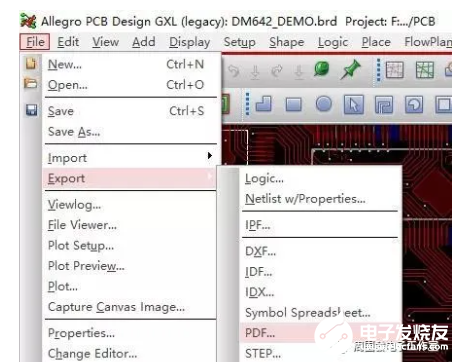

3.都加载完成之后点击OK,就可以进行输出了。从File里选择Export,选择PDF

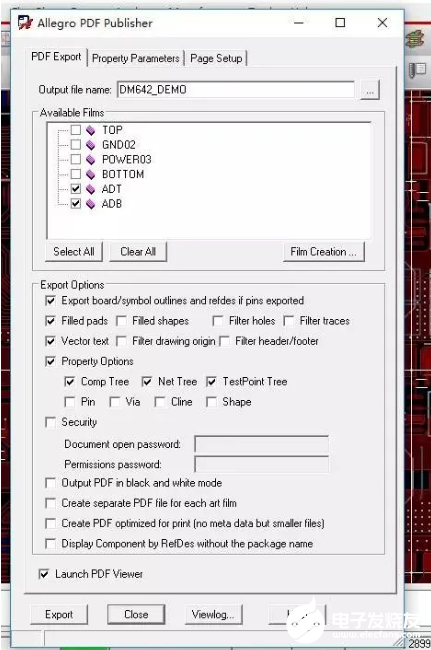

弹出菜单里勾选ADT,ADB,下面再勾选fillpads,点击Export。此时就可以看到装配图已经输出完成。
