华为麒麟820处理器采用1+3+6大中小核架构,集成5G基带

2020-04-07 16:29 次阅读

麒麟810处理器在去年可以称得上是一代神U,而进入2020年5G时代,麒麟810由于没有集成5G基带,无法继续延续一代神U的历史。在早前发布的荣耀30S上,首发了麒麟810的后继型号麒麟820 5G SoC,麒麟820 5G SoC不仅集成了5G基带,同时也CPU架构、GPU、NPU以及ISP方面进行升级,带来更出众的性能。对于大家来说这颗处理器依然会感到有点陌生,今天我们就来大大家科普以下麒麟820这颗处理器!

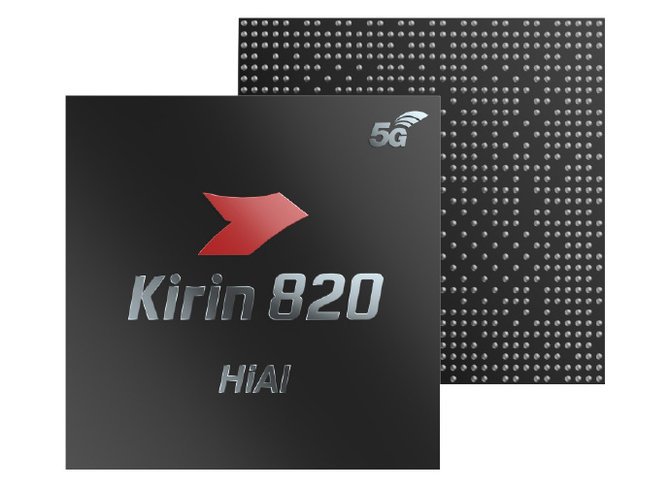

首先我们先来简单了解一下麒麟820处理器,麒麟820依然采用7nm制造工艺,拥有1个基于A76定制的大核、3个基于A76定制的中核和4个基于A55定制的小核,集成G57 MC6架构(实际架构等同于G77)6核GPU——Mali-G57,性能再度升级。麒麟820采用了华为新一代的自研NPU,能大幅提升单位面积下的AI算力。并且麒麟820上使用了旗舰级麒麟990同款的Kirin ISP5.0。我们可以看到麒麟820身上有四个亮点,1+3+6大中小核架构,Mali-G57图形处理器,新一代的NPU,Kirin ISP 5.0。而这些也让这颗CPU跻身旗舰处理器的行列。

1+3+6大中小核架构

华为麒麟820处理器采用1+3+6大中小核架构,集成5G基带

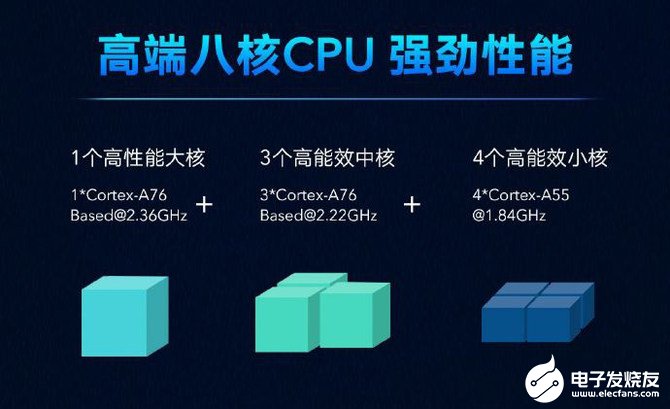

麒麟820的CPU架构也进行了升级,麒麟810上采用了4+4的架构,麒麟820采用了三从集架构,拥有一个2.36GHz定制A76大核,三个2.22GHz定制A76中核和四个1.84GHz的A55小核,类似的三从集架构大多用在旗舰处理器上。三从集架构更有利于性能的调度,不同应用结合需求进行灵活的CPU资源调配,达到优化系统能耗的目的。

华为麒麟820处理器采用1+3+6大中小核架构,集成5G基带

三从集的架构可以让CPU性能调到更合理,同时也可以带来优化能耗的目的。实际的测试可以看到,Geekbench5的测试可以看到,2.36GHz定制A76大核让麒麟820的单核性能领先同价位的高通骁龙765G,而多核性能同样有较为出色的表现,对比高通旗舰的骁龙865,麒麟820的CPU性能只落后30%左右。麒麟820的CPU性能在同价位的5G手机中已经显得相当强悍。

Mali-G57图形处理器

麒麟820搭载全新的G57 MC6架构(实际架构等同于G77)6核GPU——Mali-G57。与上一代麒麟810相比,性能提升25%(跑分软件:GFXBench 跑分类别:GPU 1080p曼哈顿3.0离屏),同时得益于最新G57架构(实际架构等同于G77),麒麟820的GPU有着更高性能,更优能效。

华为麒麟820处理器采用1+3+6大中小核架构,集成5G基带

Mali-G57 GPU基于新的Valhall架构的中端GPU,这种新架构也为Mali-G77旗舰GPU所采用。ARM声称,Mali-G57的“性能密度”比其先前的中端图形芯片Mali-G52 GPU高1.3倍。与早期的GPU相比,它的能源效率也提高了1.3倍。在VR中支持集中式渲染,并且机器学习性能提高60%。

华为麒麟820处理器采用1+3+6大中小核架构,集成5G基带

华为麒麟820处理器采用1+3+6大中小核架构,集成5G基带

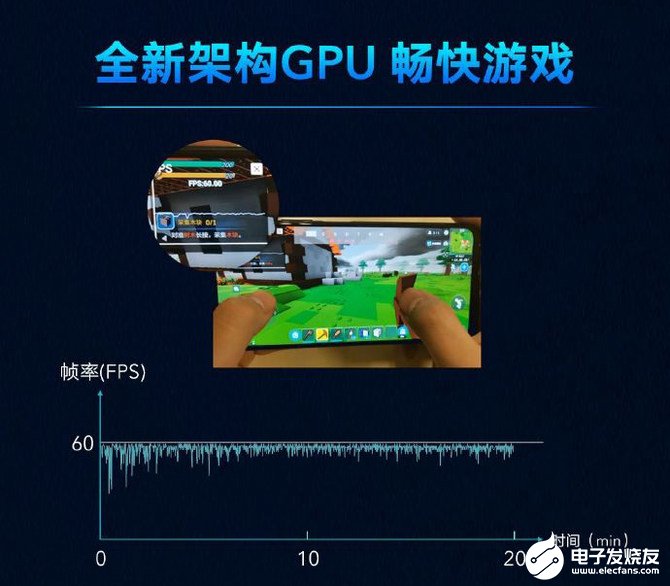

实际测试也中可以看到麒麟820的3D性能表现相当出色,无论在OpenGL3.1还是Vulkan部分都要领先高通骁龙765G,领先幅度大概在20%左右。

系一代NPU

华为麒麟820处理器采用1+3+6大中小核架构,集成5G基带

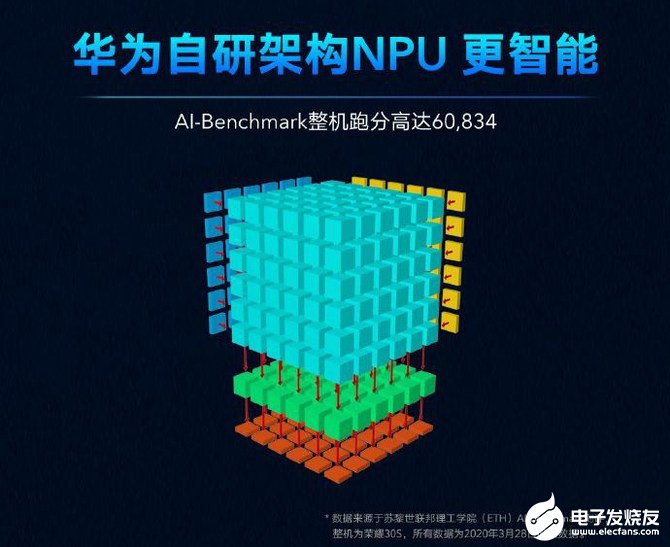

麒麟810上首次采用了达芬奇架构NPU,带来强悍的AI性能,麒麟820的NPU采用新一代的华为自研架构,实现卓越的AI能效,为手机用户带来更丰富的端侧AI应用体验。麒麟820不仅NPU的智慧计算能力大幅提升,计算能效比上一代提升73%。

AI部分最能体现麒麟820的优势,可以看到麒麟820在AI Benchmark测试中得分达到了6万分,而同价位的骁龙765G只有一万多分,高通旗舰的骁龙865得分也只有4万分,麒麟820的AI性能已经超越了高通旗舰级的产品,而且不是小幅度领先,可见麒麟820上的新一代NPU运算能力有多强大。

Kirin ISP 5.0

华为麒麟820处理器采用1+3+6大中小核架构,集成5G基带

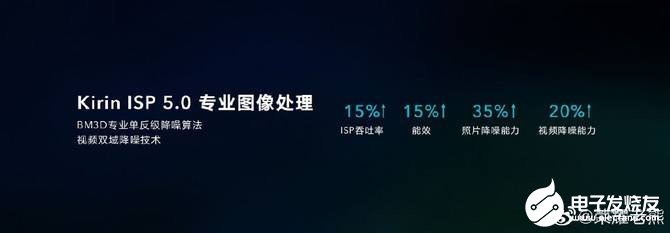

华为将旗舰级的Kirin ISP 5.0能力集成到了麒麟820上,让荣耀30S拥有了全面升级的视频处理能力。Kirin ISP 5.0的加入,也使荣耀30S在拍照方面吞吐率能力提升15%,能效提升15%,使得荣耀30S真正拥有旗舰级的影像能力。

华为麒麟820处理器采用1+3+6大中小核架构,集成5G基带

麒麟820的Kirin ISP 5.0支持拍照领域里最强的降噪技术BM3D,Kirin ISP 5.0的出现,让BM3D这个技术在手机上实现。基于麒麟820的荣耀30S拍照降噪能力大幅提升30%,暗光环境下也能拍到非常清晰的照片。

集成5G基带

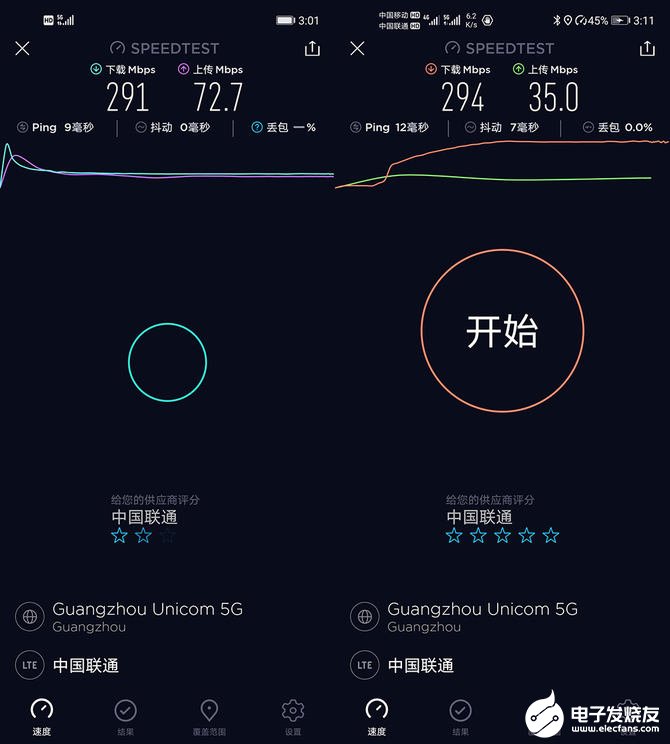

麒麟820集成了5G基带,并且能支持SA/NSA双模,作为麒麟8系列首款5G SoC芯片,不同于4G SoC+5G Modem模式,麒麟820将5G Modem集成到SoC上,带来更低能耗、更大内部空间、更强综合表现。荣耀30S支持中国所有运营商拥有的一共5个5G频段,包括 n41/n78/n79/n1/n3。麒麟820 5G SoC支持领先的5G速率,5G NR理论下行峰值速率达2.9Gbps,5G NR理论上行峰值速率达1.2Gbps。

华为麒麟820处理器采用1+3+6大中小核架构,集成5G基带

荣耀30S是首款采用麒麟820 5G SoC的手机,不仅具有更好的5G网络支持,同时也支5G双卡双待,同时支持智慧双卡功能,当卡1接听VoLTE电话的时候,卡2已经能正常接收来电,让你不错过任何的来电。当卡1进行移动数据传输时,如果卡2收到来电并接通VoLTE电话,这时卡1可以继续5G数据业务,卡2的VoLTE电话也可正常进行。目前能做到这样智慧双卡的功能只有华为和荣耀的手机。

总结

麒麟820不是麒麟810的简单升级,而是从架构、NPU、ISP等等方面进行了一次全面的升级,并且集成了5G基带。作为海思又一款5G SoC高端芯片,麒麟820不仅拥有出色的性能,同时在AI方面也具有非常强大的算力,AI方面的性能甚至超过了高通骁龙865,这点也让麒麟820再次成为一代神U。
