巨无霸FPGA芯片在IC设计领域的助力

2019-11-12 14:46 次阅读

2019年11月6日,英特尔公司在京发布了Stratix® 10 GX 10M FPGA,这款拥有1020万个逻辑单元的产品,打破了业界先前的纪录,成为了世界上最大容量的FPGA。

该芯片体现了英特尔在IC设计、制造和封装等领域创新,将为IC设计行业面临的越来越复杂的ASIC原型设计和仿真提供解决方案。

FPGA界的巨无霸

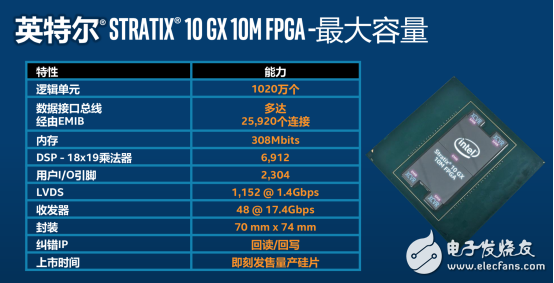

433亿颗晶体管、1020万个逻辑单元,还有超过前代产品3.7倍的密度,所有这些让Stratix® 10 GX 10M成为了名副其实的超级芯片。

巨无霸FPGA芯片在IC设计领域的助力

据英特尔公司网络与自定义逻辑事业部副总裁兼 FPGA电源产品营销总经理Patrick Dorsey介绍,在两个FPGA之间有三个EMIB连接,最外围还有4个EMIB连接,以提供PCIe的连接以及高速信号收发器,来实现高速的I/O吞吐量。

巨无霸FPGA芯片在IC设计领域的助力

英特尔公司网络与自定义逻辑事业部副总裁兼FPGA电源产品营销总经理Patrick Dorsey

正是因为EMIB的存在,让拥有数据接口总线数量多达25920个的两片FPGA能真正合二为一,以一个芯片的方式来运转。

“同时,Stratix® 10 GX 10M的用户I/O引脚是2304个,收发器速度达到17.4Gbps/秒,这些功能允许我们的客户用FPGA的灵活性去针对定制化的需求进行使用。” Patrick Dorsey补充道。

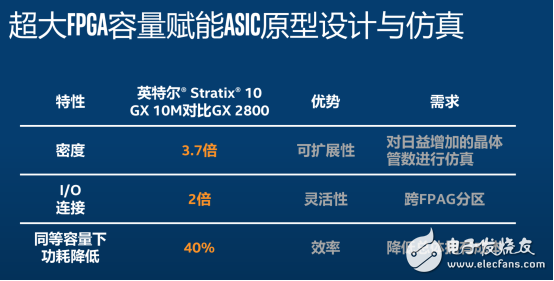

原型设计和仿真系统已经成为IC设计最为重要的一环,FPGA又是该系统的核心,使用最大型的FPGA,就能够在尽可能少的仿真和验证设备中纳入大型ASIC、ASSP 和SoC设计。Stratix 10 FPGA支持最新的仿真和原型设计系统的开发,可适用于耗用亿级ASIC门的数字IC设计。

巨无霸FPGA芯片在IC设计领域的助力

Stratix® 10 GX 10M将赋能下一代5GAI、网络ASIC验证。Patrick Dorsey表示:“我们知道在人工智能网络和5G市场有很多中国企业在做着开发工作,因此这款FPGA新品对于中国市场而言非常重要。”

oneAPI:构建生态的最强工具

处理器领域最热门的概念是异构计算,包含了标量(Scalar)、矢量(Vector)、矩阵(Matrix)和空间(Spatial)四大计算架构,对应了CPUGPU、ASIC、FPGA等不同处理器类型。

异构计算可以应对数据中心多样化的计算负载,但要让各种芯片充分发挥潜能,需要一个高效的编程工具。为此,英特尔提出了软件项目“oneAPI”,该项目旨在提供一个统一的编程模型,以简化跨不同计算架构的应用程序开发工作。

巨无霸FPGA芯片在IC设计领域的助力

oneAPI是一个非常底层的抽象框架,将包含两个部分:一是跨架构的编程语言Data Parallel C++++(DPC++),二是满足不同领域需求的跨架构库的集合。

据英特尔介绍,在卓越原生高级语言性能和基于行业标准和开放式规范的加持下,oneAPI为开发者带来更高的生产效率和毫不妥协的性能。更为重要的是,得益于采用全新的DPC++语言,使得基于oneAPI的英特尔®FPGA开发和加速工作量变得更容易。

Patrick认为oneAPI目前不能达到最佳的硬件优化结果。如果客户花时间进行定制化的细节硬件优化和开花,会得到比oneAPI更优的结果。不过,“oneAPI能提供更快的新品上市时间,更简单,所以这是客户需要权衡的一件事情。”他强调。

oneAPI的目标是团结各种开发者,打造一个良好的生态系统。Patrick就表示,“英特尔在做更多FPGA平台级的开发,建立更多软件的堆栈,更多主板的开发工作,努力想给FPGA创造一些新的市场机遇。这需要FPGA有更多的能力来去适应更多新应用的场景,意味着需要和更多的系统集成商,增值服务的渠道商去合作,一起推动FPGA的发展。”

据悉,英特尔在推动FPGA生态发展方面已经做了大量的投入。从2015年到如今四年的时间里,英特尔从事FPGA相关的人员,已经增加了50%。除此之外,英特尔还于去年建立了英特尔FPGA中国创新中心。该中心也是英特尔全球最大的FPGA创新中心。英特尔希望未来三年能够认证1万名FPGA专业人才。
