华为nova 6 5G的具体配置曝光,旗舰级处理器麒麟990 5G加持

2019-11-12 14:28 次阅读

有外媒曝光了华为nova 6 5G的具体配置,配备后置四摄以及麒麟990 5G加持。

华为nova 6 5G的具体配置曝光,旗舰级处理器麒麟990 5G加持

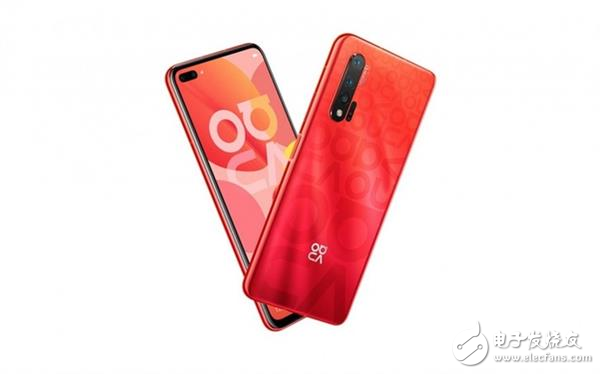

从外媒曝光渲染图来看,此次曝光的nova 6 5G版机身后背为红色,背面底部三分一位置有nova徽标。此外nova 6 5G将配备前面采用双摄挖孔屏的设计,背面由四摄构成,竖排三摄加一颗ToF镜头。

据了解,nova 6 5G称这款手机的指纹方案为音量键下方,即侧边指纹按键同时充当电源按钮,并且nova 6 5G支持40W快速充电。

值得一提的是,nova 6将配备华为今年旗舰级处理器麒麟990 5G加持,同时还会推出4G版本。在配色上也会有多种颜色,除了常规的黑色还加入了红色、蓝色等。

至于nova 6的发布时间,外媒做出了预测。因为华为每年都会更新两次nova系列,上一系列在6月份推出,所以nova 6将会在12月5日正式发布。
