一、级间耦合方式
1. 阻容耦合----各级静态工作点彼此独立;能有效地传输交流信号;体积小,成本低。但不便于集成,低频特性差。
2. 变压器耦合 ---各级静态工作点彼此独立,可以实现阻抗变换。体积大,成本高,无法采用集成工艺;不利于传输低频和高频信号。
3. 直接耦合----低频特性好,便于集成。各级静态工作点不独立,互相有影响。存在“零点漂移”现象。
*零点漂移----当温度变化或电源电压改变时,静态工作点也随之变化,致使uo偏离初始值“零点”而作随机变动。

二、单级放大电路的频率响应

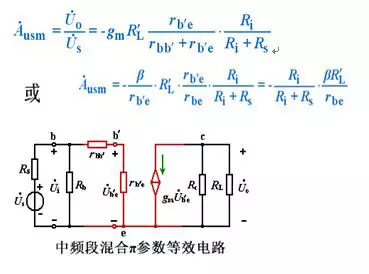

1.中频段(fL≤f≤fH)

波特图---幅频曲线是20lgAusm=常数,相频曲线是φ=-180o。

2.低频段(f ≤fL)


3.高频段(f ≥fH)



4.完整的基本共射放大电路的频率特性

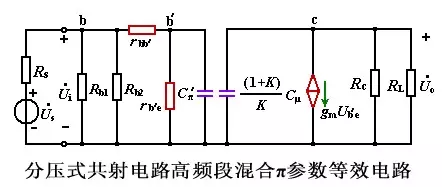

三、 分压式稳定工作点电路的频率响应
1.下限频率的估算

2.上限频率的估算

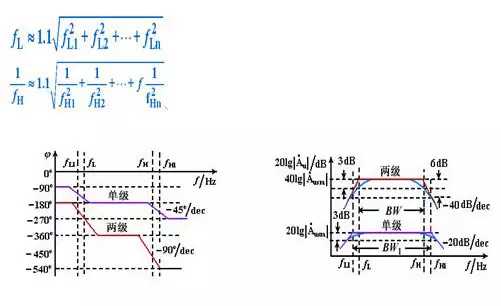

四、 多级放大电路的频率响应

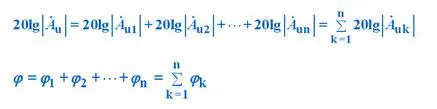

1. 频响表达式

2. 波特图
