小米的红米和华为的荣耀到底谁的千元机更值买

2019-10-20 11:03 次阅读

谈起千元机,这几年是没有以前那么火爆了,因为人们在了解智能手机的细节后,更多还是愿意选择功能更全面的2000元,甚至3000元机型。

但实际上,千元机的市场还是很大的,毕竟很多人只需要一个运行流畅,坚固耐用,拍照清晰的手机就好。

而对于目前千元机的,其实只要了解两款,一款红米,一款荣耀,就能掌握市场的情况。这两款都是999元,并且都采用了4800万像素,可以说配置上已很用心。

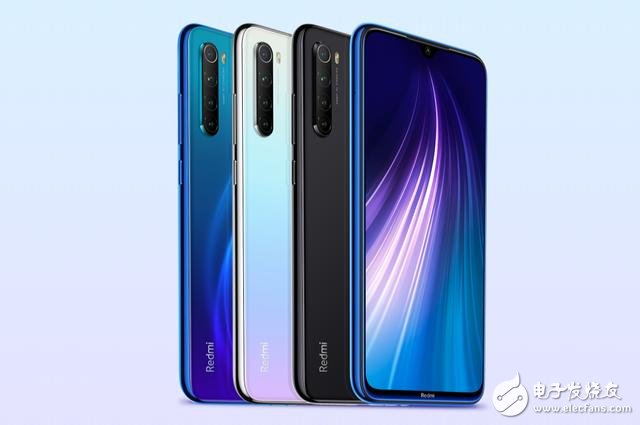

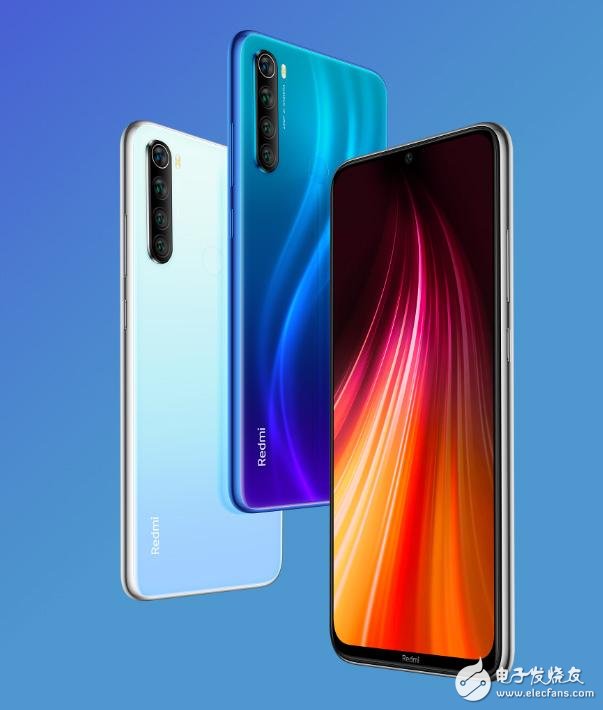

红米Note 8采用了骁龙665处理器,最高主频 2.0GHz,Adreno 610图形处理器,11nm工艺,8核心。4GB内存,64GB存储,6.3英寸液晶屏,2340 x 1080分辨率,后置指纹

后置四摄,分别为4800万主摄,f/1.79光圈,800万超广角,200万超微距相机,200万景深相机,前置1300万美颜相机。4000mAh电池,支持18W快充,具有耳机孔,红外,三选二插槽,支持扩展卡,重量190克。售价999元。

由于千元机的处理器并不高,其实评价君觉得4GB内存就够了,当然如果选择6+128GB版本,大概是1399元。

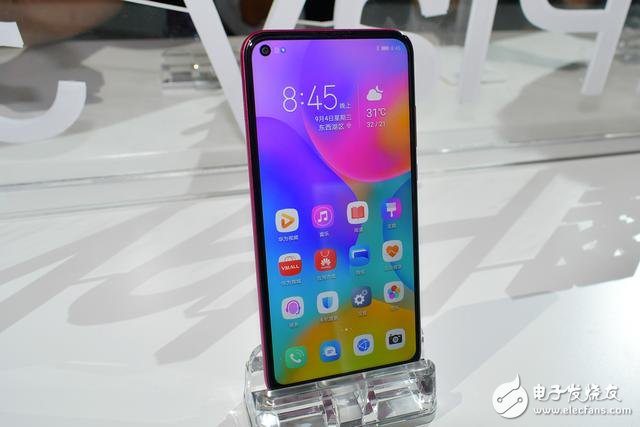

Play 3采用了麒麟710F处理器,8核心,4GB内存,64GB存储,支持Micro SD卡,6.39英寸魅眼全视屏,1560*720像素,前置人脸识别

后置4800万+800万+200万像素三摄,分别为主摄,超广角,超级微距,这也是硬件直出三摄首次出现在1000元价格内。前置800万像素,具有3.5mm,4000mAh电池,5V2A充电,重量176g。售价也是999元。

荣耀Play 3具有华为独家开发的全场景加速引擎,包含方舟编译器、EROFS超级文件系统、GPU Turbo、LINK Turbo、AI智慧通信等,不仅能提升APP启动速度,也能提升系统流畅性。其APP启动速度即使与骁龙710比,也很有优势。比较遗憾的是4800万摄像头没有具体介绍,让其优势没法全面展现。

两款都有超广角,大电池,以及4800万主摄,而从电商平台看,红米销量占优,但估计荣耀其实也有很大的量,只是较为分散,但显然,红米强调的18W快充,应该还是有作用的。

那么这两款,你更看好哪款呢?
