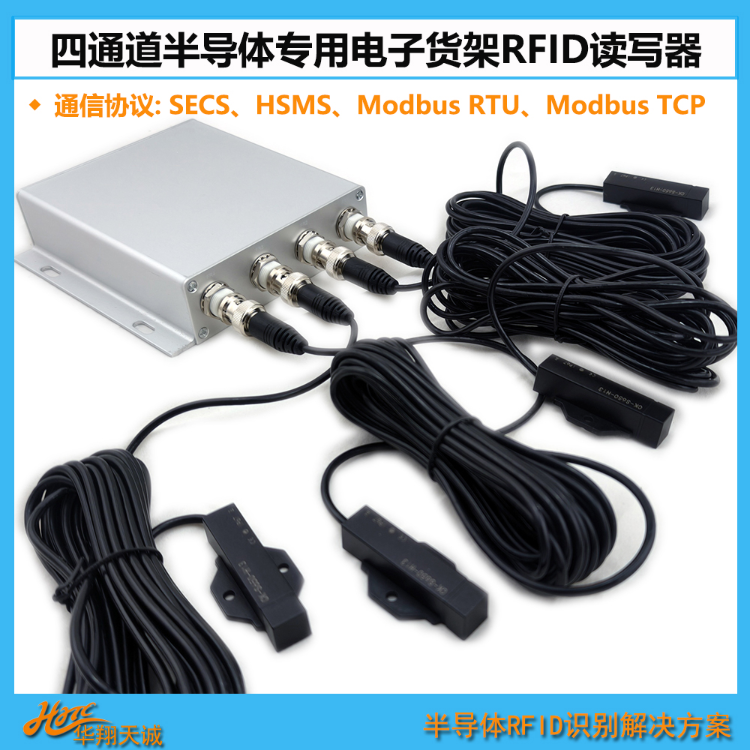

一、CK-S654-PA60工业自动化及半导体领域rfid
CK-S654-PA60是华翔天诚科技推荐的一款基于射频识别技术的低频RFID标签读卡器，读卡器工作频率134.2kHz。该读卡器支持标准工业半导体SECS、HSMS、 Modbus RTU、Modbus TCP协议,方便用户应用到半导体加工控制器或PLC等系统中。用户只需通过RS232/RS485/RJ45等通信接口发送接收数据便可完成标签的读取操作，无需理解复杂的射频通信协议。
二、产品特征
◆功耗：3.5W
◆通信协议SECS、HSMS、Modbus RTU、Modbus TCP；
◆通信接口：RS485、RS232、RJ45；
◆直流供电：24V（带反接和过流保护）和POE；
◆工作频率：134.2kHz；
◆读写卡距离：0~80mm（标准读头）；
◆工作湿度：10－90% RH；
◆工作温度：-25℃－+70℃；
◆工作模式：HDX；
◆射频标准：ISO11784/11785；

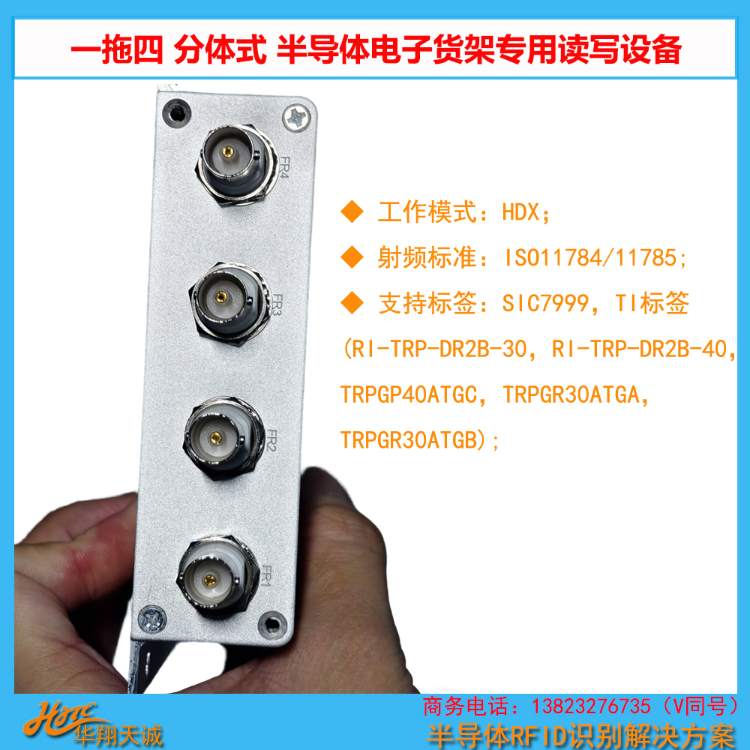

◆支持标签：SIC7999，TI标签(RI-TRP-DR2B-30，RI-TRP-DR2B-40，TRPGP40ATGC，TRPGR30ATGA，TRPGR30ATGB)；
三、电气参数
物理及环境特性：
项目 | 技术参数 |
操作温度 | -25℃~70℃ |
存储温度 | -40℃~85℃ |
湿 度 | 5%~95%非凝结状态 |
重 量 | 260g |
跌落测试 | 1.2米自由跌落 |
ESD性能 | 空气放电±15KV,接触放电±8KV |
电气参数指标：
项目 | 技术参数 |
供电方式 | 直流24V或者POE |
功 耗 | 3.5W |
电路保护 | 接反和过流保护 |
通信接口 | RS232、RS485、RJ45 |
通信协议 | SECS、HSMS、Modbus RTU、Modbus TCP |
四、软硬件描述

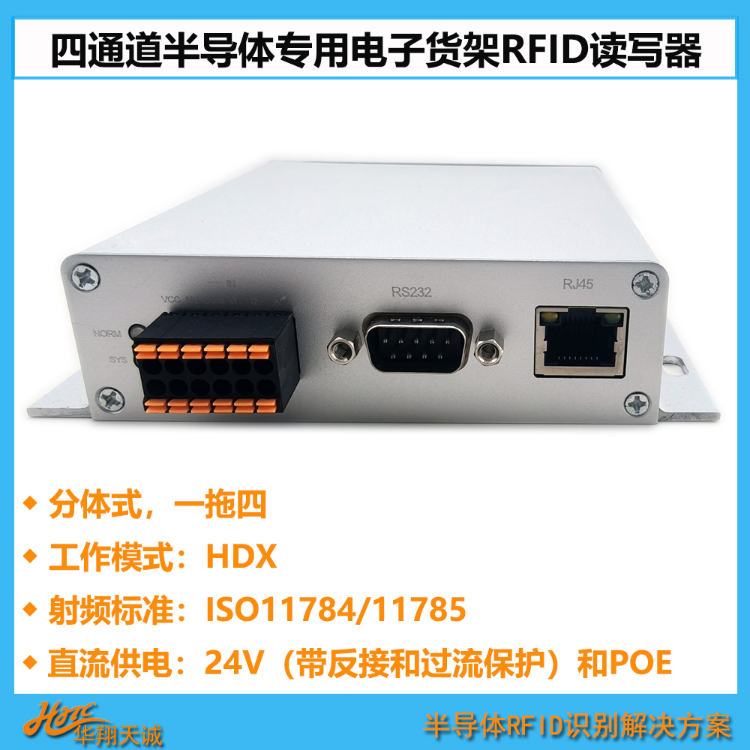

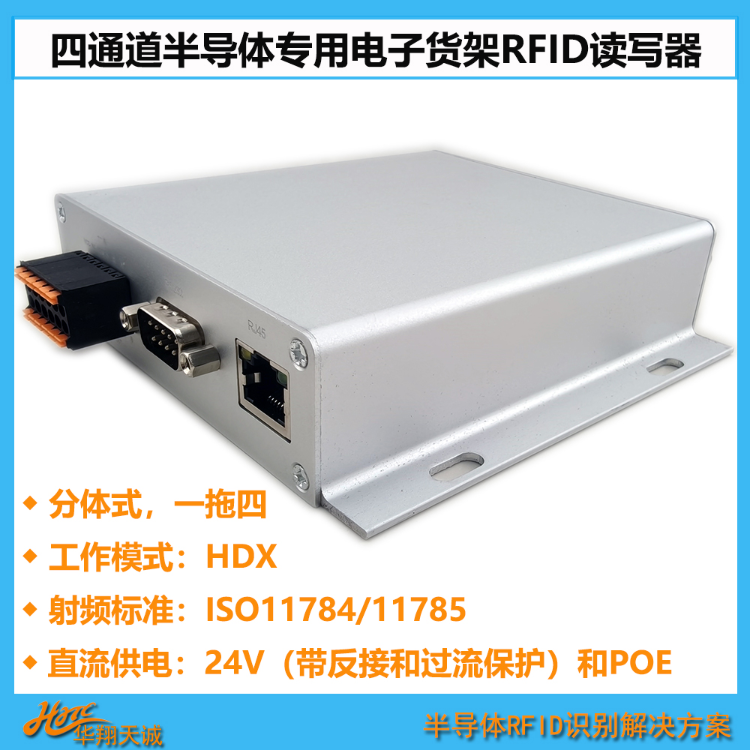

1、端口说明
图 接线端子
1.1接口端子定义说明
符号 | 24V+ | NC | IN COM | IN1 | IN2 | A |
说明 | 电源正极 | 悬空 | 输入IO公共管教 | 输入IO1 | 输入IO2 | 485A |
符号 | 24V- | PG | OUT OUT | OUT1 | OUT2 | B |
说明 | 电源负极 | 接地端 | 输出IO公共管教 | 输出IO1 | 输出IO2 | 485B |
1.2端口定义图
图 RS232通信接线图
表 接口引针定义表
引脚序号 | 信号名称 | 符号 | 备注 |
2 | 接收数据 | RD | RS232接收数据引脚 |
3 | 发送数据 | SD | RS232发送数据引脚 |
5 | 信号地 | SG | 系统信号地 |
1、4、6、7、8、9 | 无 | NC | 未连接 |
1.3通信接口与协议说明
通信口 | 协议 | 说明 |
RS485 | Modbus RTU | 从站号与波特率可通过上位机修改 |
RS232 | SECS | 设备号0，ID号与波特率可通过上位机修改 |
RJ45 | HSMS | 网络端口号10502，IP等参数可通过上位机修改 |
Modbus TCP | 网络端口号502，IP等参数可通过上位机修改 |
1.4信号指示灯
表 指示灯说明
指示灯 | 灯颜色 | 状态 |
SYS | 绿灯 | 初始化过程闪烁，系统正常运行时常亮 |
红灯 | 出现警告亮 | |
NORM | 绿灯 | 卡片操作正常时亮一下 |
红灯 | 卡片操作失败时亮一下 |
1.5射频天线接口说明
丝印 | 说明 |
RF1 | 通道1接口 |
RF2 | 通道2接口 |
RF3 | 通道3接口 |
RF4 | 通道4接口 |
五、机械尺寸
CK-S654-PA60机械尺寸如下，单位mm。
图 结构示意图
