英集芯 IP6520 是一款集成同步降压 + 多协议快充 + Type‑C/PD3.0的一体化 SOC 芯片，主打20W 宽压快充，专为车载充电器、迷你适配器、智能排插设计，外围极简、效率高。
一、核心定位与封装
定位：7.1–32V 宽压输入、3–12V 动态输出、最大 20W的多协议快充降压 SOC

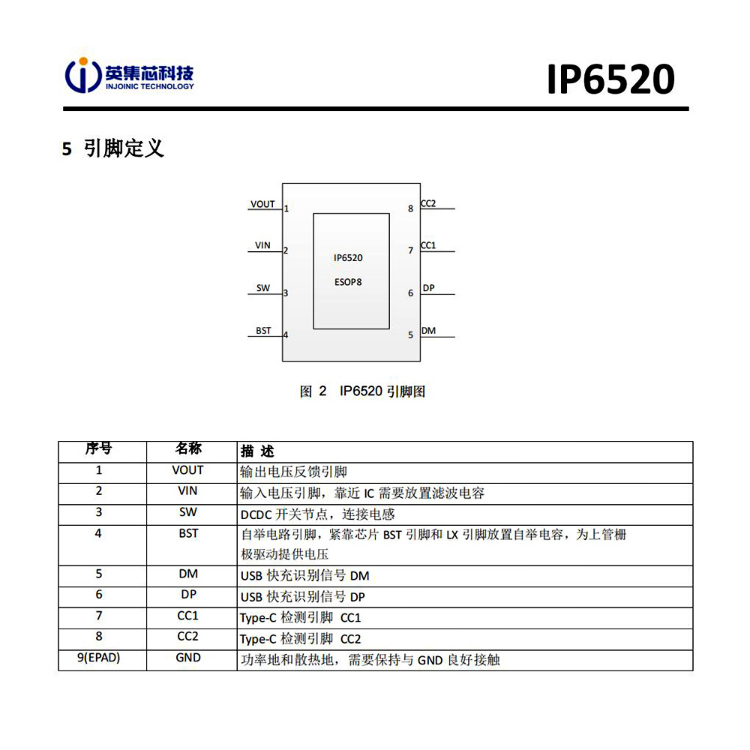

封装：ESOP8（底部带散热焊盘 EPAD），体积小、散热好
内置：同步 N 沟道功率 MOS（上管 30mΩ、下管低阻），无需外置协议芯片
二、关键电气参数
输入电压：7.1–32V（VIN 耐压 40V）
输出电压：3–12V（PD3.0 PPS：3–11V，20mV 步进）
最大输出功率：20W（典型：5V/3A、9V/2.22A、12V/1.67A）
开关频率：固定100kHz
转换效率：24V 输入、5V/3A 输出：93.8%
线补：50mV/A，补偿线损
软启动：4ms，抑制开机冲击
三、快充协议兼容性
USB‑PD：PD2.0/PD3.0（含PPS），USB‑IF 认证（TID:3277）
高通 QC：QC2.0/QC3.0/QC3+
华为：FCP、高压 SCP（优先输出，如 10V/2.5A）
三星：AFC（最高 12V）
苹果 / 通用：BC1.2、Apple 2.4A
四、控制与保护机制
CV/CC 双模式：轻载恒压、重载恒流，自动切换
全链路保护：
输入：过压（>32.5V）、欠压（<6.9V）
输出：短路、过流、过压、欠压
接口：DP/DM/CC 过压保护（CC 耐压 30V）
整机：过温保护（150℃关断，40℃迟滞）
故障：打嗝模式，自动恢复
ESD：4KV，抗干扰强
五、应用场景与方案优势
典型应用：
车载 Type‑C PD 快充（12V/24V 车电）
迷你 20W PD 适配器
多口快充排插 / 桌面充电站
方案优势：

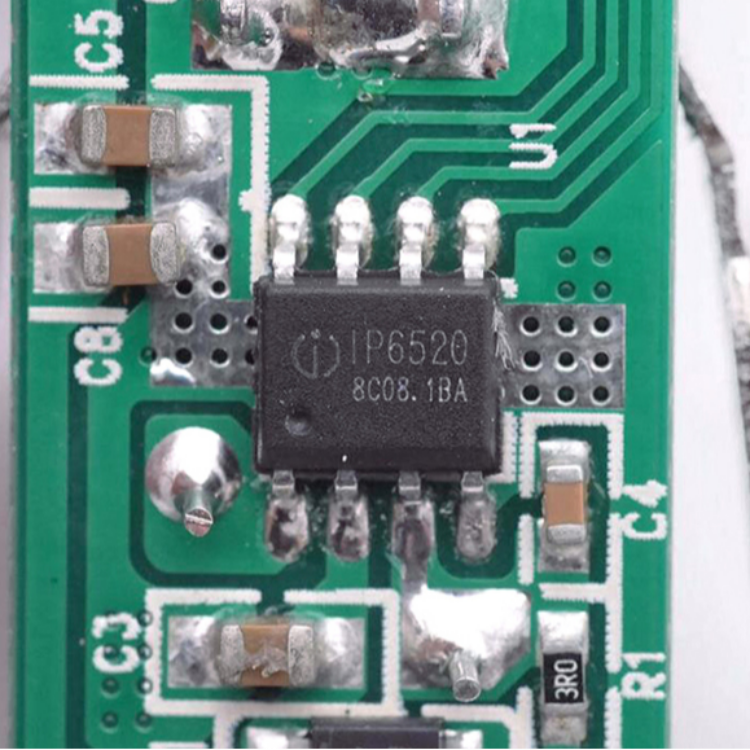

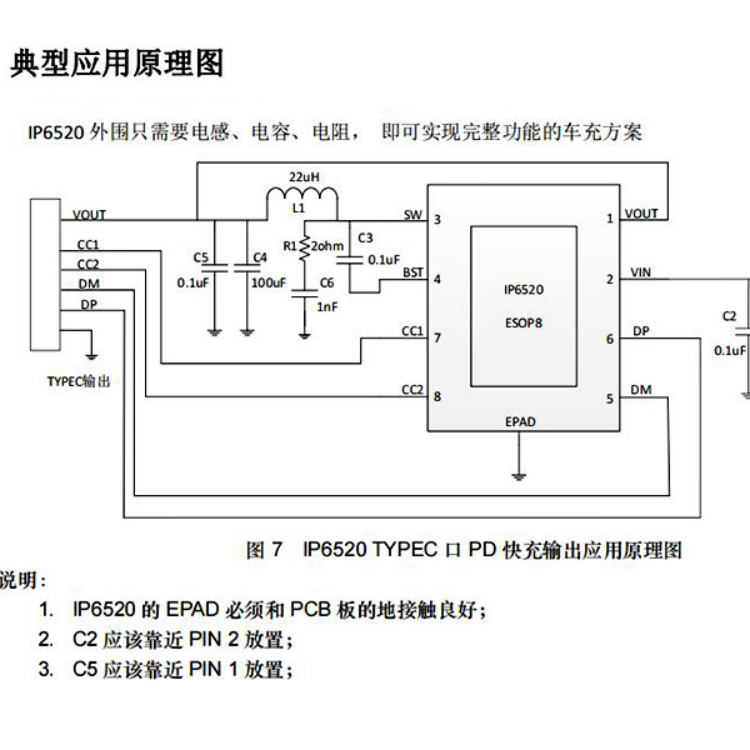

外围极简：仅需 7 颗阻容 + 1 颗电感，BOM 成本低、PCB 小
一体化 SOC：降压 + 协议 + 保护集成，可靠性高、开发快
宽压适配：兼容 12V/24V 车载与适配器输入
