英集芯IP5528一款面向 TWS 耳机充电仓的高集成度管理 SoC，兼具极简 BOM、高效率与丰富智能功能。
核心定位与架构

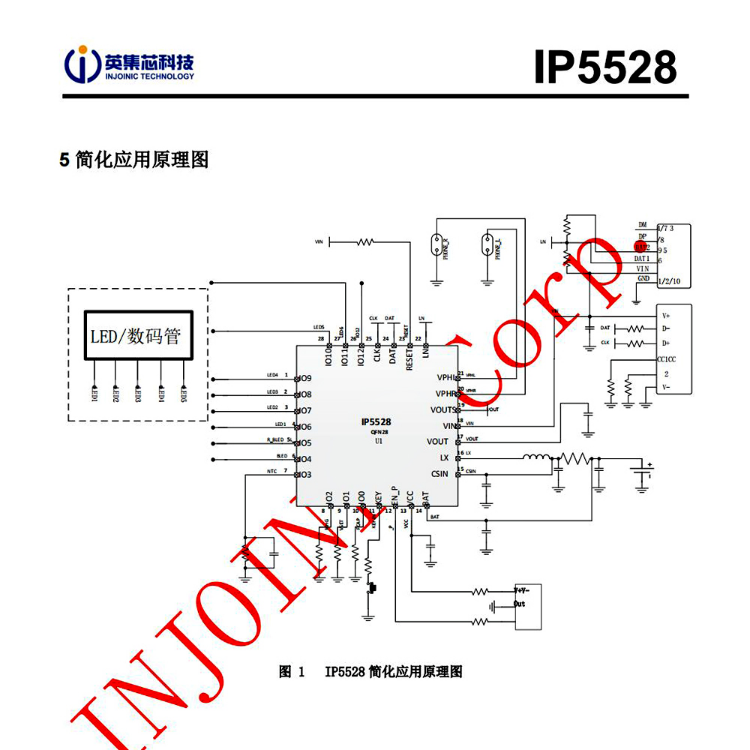

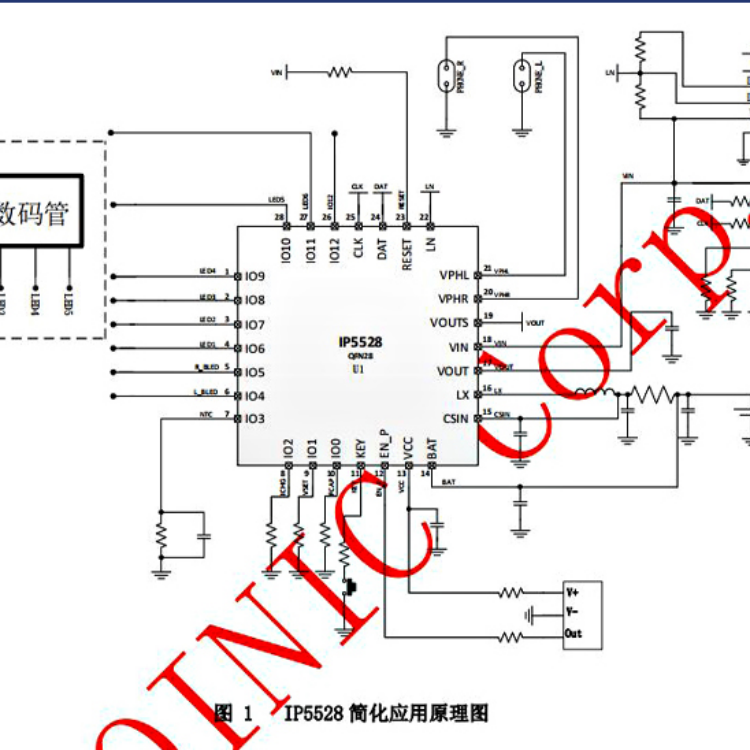

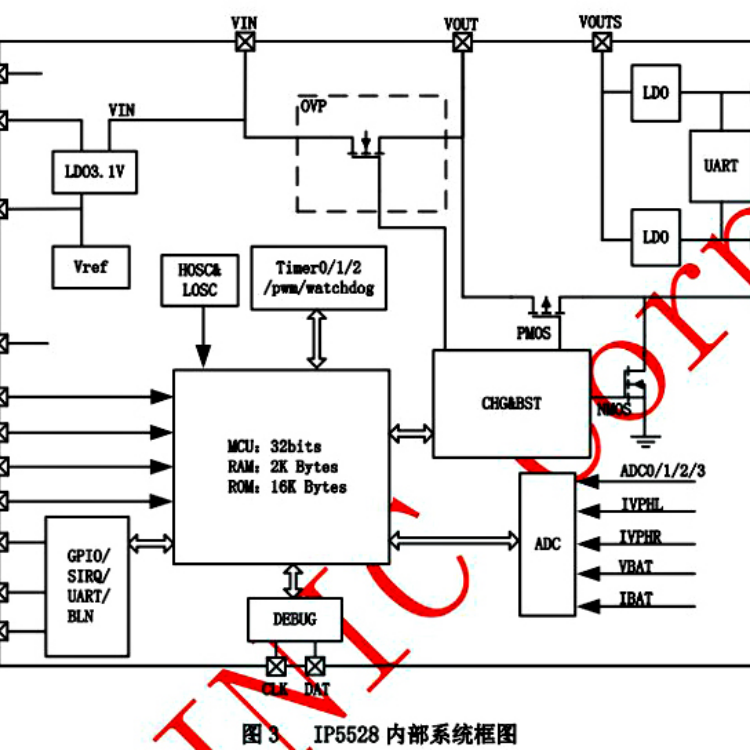

单芯片集成 32 位 MCU（16KB MTP ROM、2KB RAM，支持 USB 固件升级）+ 同步升压 + 锂电池充电管理 + 电量指示 + 双耳独立检测 / 限流；内置功率 MOS，仅需 1μH 单电感实现充放电，外围元件数极少（约 10 个），显著降低方案成本与 PCB 面积
封装：常见为 QFN24（4×4mm），适合小型充电仓布局
关键电气性能

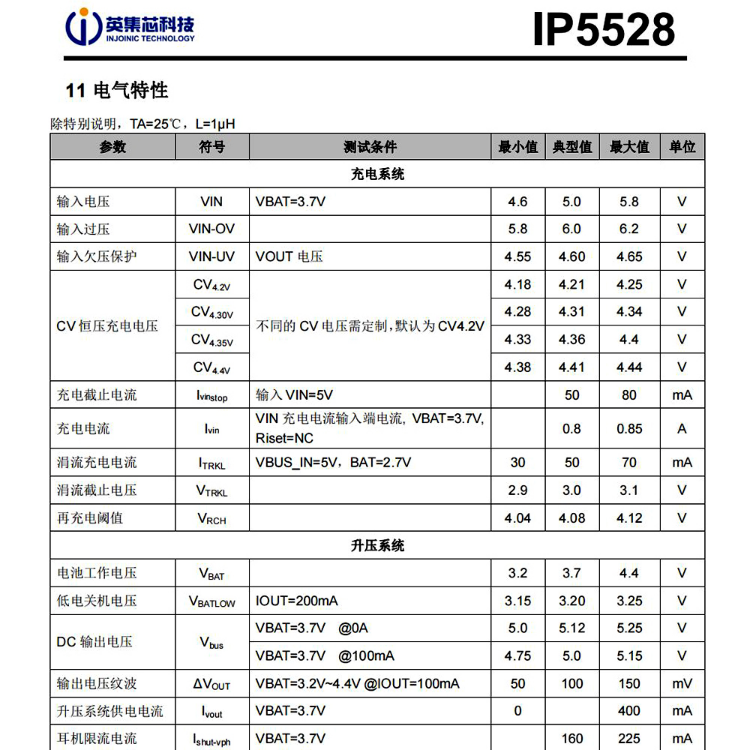

充电侧：1A 同步开关充电，效率最高 90%；支持 4.20V/4.30V/4.35V/4.40V 多种电池；自动匹配适配器输出能力；输入耐压瞬态可达 15V
放电侧：400mA 同步升压，效率最高 93%；输出 3.2~5.2V 可调（50mV 步进），并支持电压跟随充电（3.2~5.5V，10mV 精细步进），可提升 15%–20% 仓到耳机的转换效率
低功耗：待机功耗低至 15μA，延长仓体闲置续航
电量显示：内置 12bit ADC；支持 1~4 颗 LED 或 188 数显屏；带 NTC 温度监测
保护与通信
多重保护：输入欠压 / 过压、电池过充 / 过放、NTC 温度保护、输出短路、芯片过温
通信接口：双路 UART 用于与左右耳机独立通信；支持霍尔开关、开盖 / 关盖、双耳插拔检测
典型应用与优势
典型场景：中高端 TWS 耳机充电仓
核心优势：极简 BOM、高转换效率、耳机快充 + 跟随充、完善的保护机制、固件可升级；相比传统多芯片方案，显著减小体积、降低成本
