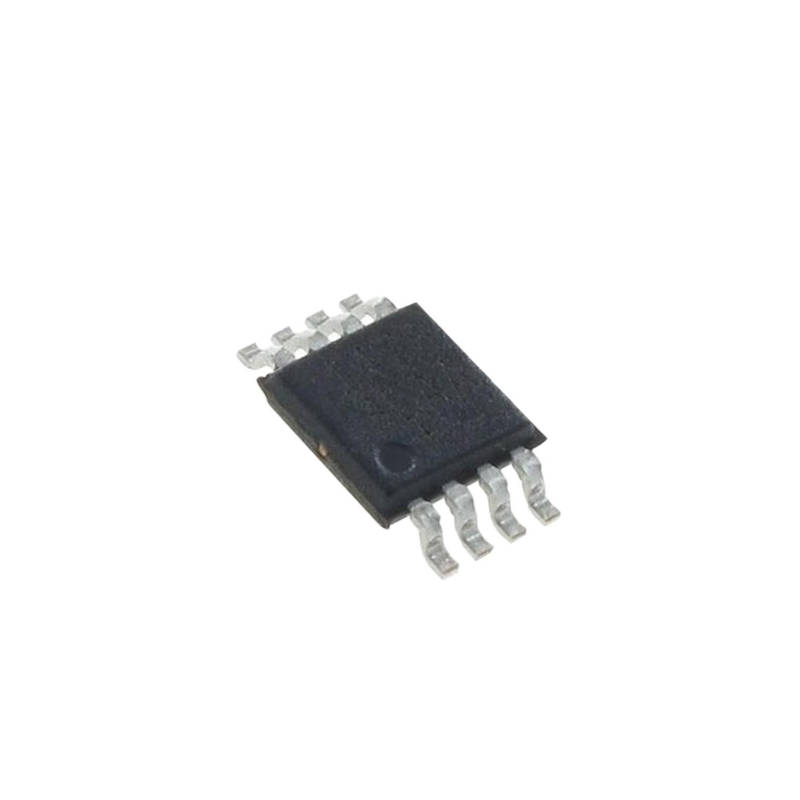

MAX5217GUA+T,16位低功耗满摆幅缓冲输出DAC

型号: MAX5217GUA+T

--- 产品参数 ---

  • 产品型号 MAX5217GUA+T
  • 产品类型 数模转换器
  • 品牌 Analog Devices

--- 数据手册 ---

--- 产品详情 ---

MAX5217GUA+T

       MAX5217GUA+T 是 ADI(原 Maxim)16 位、低功耗、缓冲输出、满摆幅数模转换器(DAC),单通道电压输出,带 I²C 串行接口,专为工业控制、仪器仪表、精密偏置、可编程电源等需高分辨率、低功耗模拟输出设定的应用设计。芯片采用精密外部基准、高压阻输入实现满摆幅与低系统功耗,工作电流低于 80µA,封装仅 3mm×5mm、8 引脚 µMAX,解决普通 DAC 功耗高、精度不足、占用面积大的痛点,是紧凑型高精度 DAC 优选器件。



一、同类型电压输出 DAC 方案等级差异对比

对比维度

普通 8/10 位 DAC

通用 12/14 位 DAC

MAX5217GUA+T(本片)

分辨率

8/10 位

12/14 位

16 位单通道

接口

并行/SPI

SPI

I²C 串行接口

功耗

较高

中等

工作电流低于 80µA

输出

常见缓冲

缓冲

满摆幅缓冲输出

精度

低

中等

INL ±1.2LSB,全温单调

封装

较大

中等

3mm×5mm、8 引脚 µMAX

二、核心参数速览

参数项目

规格指标 + 通俗解读

芯片定位

16 位低功耗满摆幅缓冲输出 DAC

分辨率

16 位,单通道电压输出

接口

I²C 串行接口

供电电压

2.7V ~ 5.5V 单电源

功耗

工作电流低于 80µA

静态精度

INL ±1.2LSB 典型,全温保证单调

输出

满摆幅缓冲输出,精密外基准

关断电流

约 0.4µA

工作温度

-40℃ ~ +105℃

封装规格

GUA:8 引脚 µMAX/uSOP;+T:卷带,+ 无铅

三、型号后缀解读

GUA:8 引脚 µMAX(uSOP)封装;+T:卷带编带包装;+:RoHS 无铅环保。



四、核心特性

  1. 16 位高分辨率,I²C 接口,缓冲满摆幅输出。
  2. 工作电流低于 80µA,关断电流约 0.4µA,极低功耗。
  3. 3mm×5mm、8 引脚 µMAX 封装,节省面积与成本。



五、芯片核心优势总结

  • 16 位高分辨率与低静态误差,满足精密模拟输出需求。
  • I²C 串行接口极简,便于多器件总线连接与系统集成。
  • 工作电流低于 80µA,关断电流约 0.4µA,节能显著。
  • 满摆幅缓冲输出,可直接驱动负载,减少外部元件。
  • 全工作温度保证单调,输出可靠稳定。
  • 紧凑 µMAX 封装,适合便携与低功耗设备。
