AD5689RBCPZ-RL7 是 ADI 亚德诺 nanoDAC+ 系列低功耗双通道 16 位缓冲电压输出数模转换器，内置 2.5V、2ppm/°C 低温漂基准（默认使能）与增益选择引脚，满量程输出 2.5V（增益 1）或 5V（增益 2），专为精密仪器、工业控制、通信设备、自动测试等电压输出应用设计。芯片采用 SPI 串行接口，相对精度 ±2LSB，建立时间 5µs，解决普通 DAC 精度低、温漂大、需外置基准、外围复杂的痛点，是高精度双通道电压输出优选器件。
一、同类型双通道电压输出 DAC 方案等级差异对比
对比维度 | 通用双通道 DAC | 中端精密 DAC | AD5689RBCPZ-RL7（本片） |
分辨率 | 12~14 位 | 16 位 | 16 位，INL ±2LSB |
基准源 | 无，需外置 | 外置基准为主 | 内置 2.5V，2ppm/°C |
满量程输出 | 固定 | 可编程增益 | 2.5V/5V 增益可选 |
建立时间 | 10µs 级 | 约 8µs | 5µs，响应快 |
数字接口 | SPI/并口 | SPI | SPI，24 位字格式 |
适用场景 | 通用电压输出 | 工业控制 | 精密仪器、通信、自动测试 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片定位 | 双通道 16 位缓冲电压输出 nanoDAC+ |
分辨率 | 16 位，相对精度 INL ±2LSB 最大 |
通道数 | 2 通道 |
内置基准 | 2.5V，2ppm/°C 典型（5ppm/°C 最大） |
满量程输出 | 增益 1：2.5V；增益 2：5V，引脚可选 |
建立时间 | 5µs 典型 |
数字接口 | SPI 串行接口，24 位字格式 |
供电电压 | 模拟 2.7V~5.5V，数字 1.62V~5.5V |
工作温度 | -40℃ ~ +105℃工业宽温 |

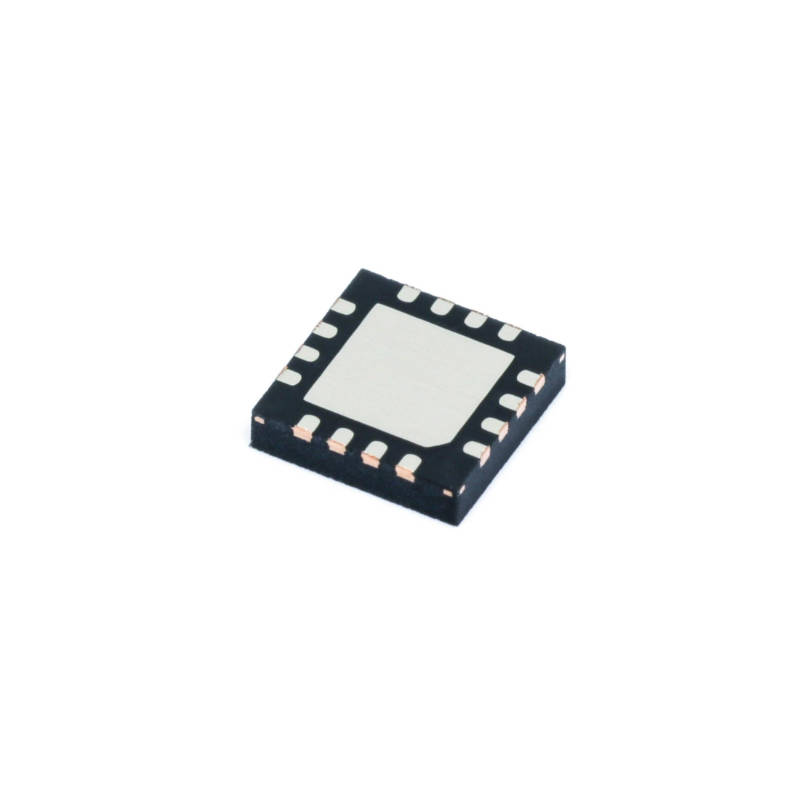

封装规格 | BCPZ：16 引脚 LFCSP（3mm × 3mm）带裸露焊盘；RL7：卷带编带，Z 为无铅环保 |
三、型号后缀解读
BCPZ：16 引脚 LFCSP 小型贴片封装（带裸露焊盘）；RL7：卷带编带包装；Z：RoHS 无铅环保。
四、核心特性
- 16 位高分辨率，INL ±2LSB，输出精度高。
- 内置 2.5V 低温漂基准，2ppm/°C，省去外部基准。
- 增益选择引脚，满量程 2.5V 或 5V 可选，灵活适配系统量程。
五、芯片核心优势总结
- 16 位精度搭配 ±2LSB 高相对精度，输出线性度好，保障精密控制。
- 内置 2.5V、2ppm/°C 基准，温漂极低，减少外部基准与校准成本。
- 增益引脚可选 2.5V/5V 满量程，灵活匹配不同系统电压范围。
- 5µs 快速建立时间，适合高速更新与实时控制应用。
- SPI 接口、低功耗设计，2.7V~5.5V 宽供电，系统集成简单。
- 3mm × 3mm LFCSP 小封装配合工业宽温，适合高密度精密板卡。
