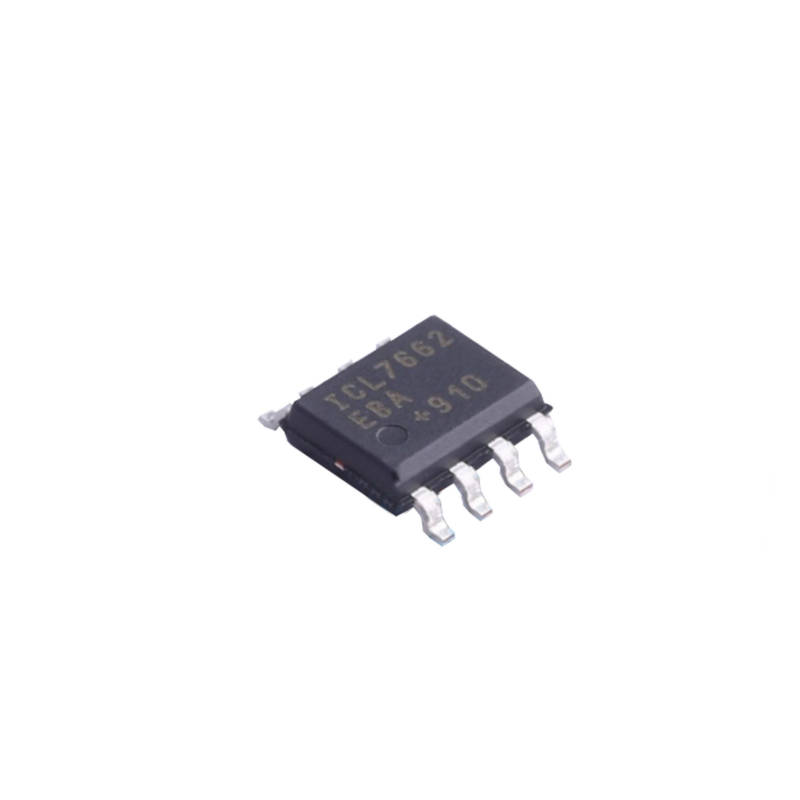

ICL7662EBA+T 是 ADI（原 Maxim）高压 CMOS 电荷泵电压反相器，可将 +4.5V~+20V 正电压转换为对应的 -4.5V~-20V 负电压，专为运放负电源、模拟电路偏置、数据采集系统供电等需要负压轨的应用设计。芯片仅需 2 个外部电容即可完成电荷泵与储能功能，具备低静态电流、高效率特性，还可作电压倍压器使用，解决分立负压电路复杂、需电感、成本高的痛点，是简化负电源设计的优选器件。
一、同类型负压转换方案等级差异对比
对比维度 | 分立开关电路 | 通用低压电荷泵 | ICL7662EBA+T（本片） |
输入电压范围 | 受分立器件限制 | 1.5V~10V 为主 | +4.5V~+20V，适应高压输入 |
输出电压 | 设计复杂 | -10V 以内 | -4.5V~-20V，输出范围宽 |
外围元件 | 需电感、开关管等 | 需多个电容 | 仅需 2 个电容，极简 |
静态电流 | 较高 | 中等 | 200µA，低功耗 |
效率 | 偏低 | 80%~90% | 约 96%，高效 |
适用场景 | 特殊定制负压 | 低压便携设备 | 运放负电源、高压模拟偏置 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片定位 | 高压 CMOS 电荷泵电压反相器 |
功能类型 | 反相，可作电压倍压器 |
输入电压 | +4.5V~+20V |
输出电压 | -4.5V~-20V |
输出电流 | 最大 20mA |
静态电流 | 200µA 典型，低功耗 |
效率 | 约 96% |
开关频率 | 10kHz |
外围元件 | 仅需 2 个外部电容 |
工作温度 | -40℃ ~ +85℃工业温区 |
封装规格 | EBA：8 引脚 SOIC 封装；+T：卷带编带，+ 为无铅环保 |
三、型号后缀解读
EBA：8 引脚 SOIC_N 贴片封装；+T：卷带编带包装；+：RoHS 无铅环保。
四、核心特性
- 正转负电压反相，输入 +4.5V~+20V 输出 -4.5V~-20V，范围宽。
- 仅需 2 个外部电容，无电感，外围极简，节省面积与成本。
- 低静态电流 200µA、效率约 96%，可作电压倍压器使用。
五、芯片核心优势总结
- 宽输入 +4.5V~+20V，直接为运放与模拟电路提供负压轨，适配高压系统。
- 仅需 2 个非关键外部电容，无电感设计，大幅简化电源电路与 BOM。
- 低静态电流与约 96% 高效率，降低系统功耗，适合电池供电设备。
- 支持级联与倍压功能，灵活扩展输出电压，满足多种供电需求。
- 输出电流最大 20mA，可稳定驱动运放、偏置等中等负载。
- SOIC 紧凑封装配合工业温区，适合精密测量与工业设备负压供电。
