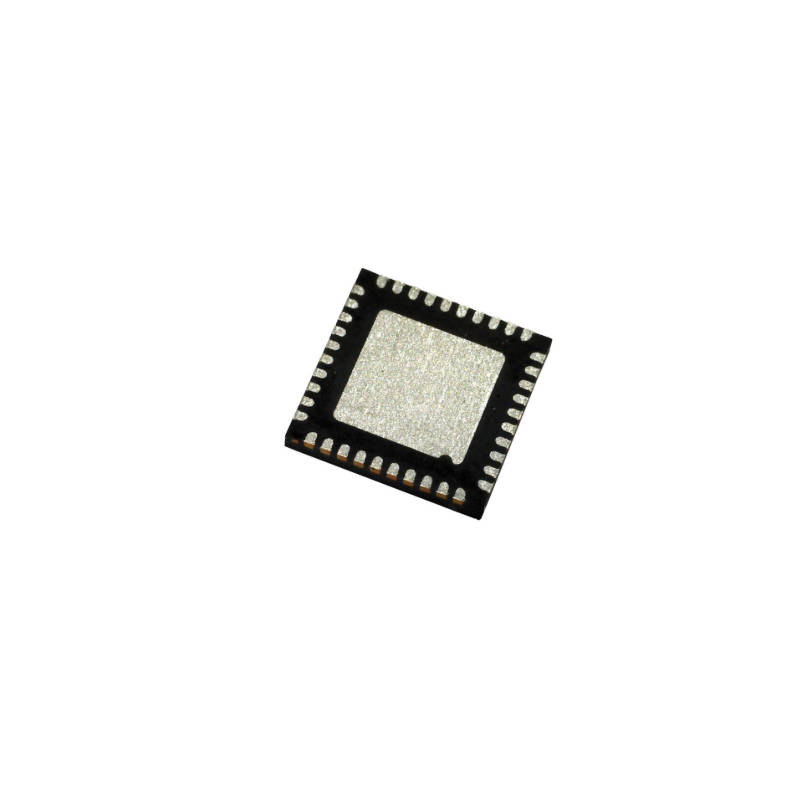

AD5420ACPZ-REEL7 是 ADI 亚德诺工业级高精度数模转换器，专为 4\20mA 工业环路输出、变送器、阀门控制、过程控制模块设计。芯片内置精密输出放大器，直接输出 4\20mA 标准工业电流信号，单芯片完成数字信号到环路电流转换，解决传统方案 DAC 外加运放、三极管搭建 4-20mA 电路带来的元件多、温漂大、校准复杂、长期稳定性差等痛点，是工业过程控制环路输出优选器件。
一、同类型工业 DAC 方案等级差异对比
对比维度 | 通用电压输出 DAC | 普通 4-20mA 方案（分立搭建） | AD5420ACPZ-REEL7（本片） |
输出类型 | 电压输出，需额外转换电路 | 电压 DAC + 分立器件搭建电流环 | 单片直接输出 4~20mA 环路电流 |
分辨率 | 12~14 位 | 12~14 位 | 16 位高精度 |
温漂性能 | 中等，需外部补偿 | 器件多，整体温漂大 | 内置精密基准，低温漂 |
环路保护 | 无 | 需额外增加保护电路 | 内置短路、过压保护 |
数字接口 | SPI | SPI | SPI，兼容工业主控 |
BOM 数量 | 少，仅电压输出 | 外围元器件多，调试繁琐 | 高度集成，外围极简 |
适用场景 | 普通模拟电压输出 | 简易工业变送 | 工业变送器、阀门执行器、过程控制 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片定位 | 16 位单通道工业 4~20mA 电流输出 DAC |
分辨率 | 16 位，无失码 |
输出电流范围 | 4mA ~ 20mA，支持超量程微调 |
内置基准 | 内置 5V 低温漂基准源 |
数字接口 | SPI 串行接口 |
供电电源 | 模拟电源：12V~40V，数字 3.3V |
保护功能 | 输出短路保护、过压保护 |
工作温度 | -40℃ ~ +125℃工业宽温 |
封装规格 | ACPZ：LFCSP-16 封装；REEL7：卷带编带，Z 代表无铅环保 |
三、型号后缀解读
ACPZ：LFCSP-16 小型贴片封装；REEL7：卷带包装；Z：RoHS 无铅环保。
四、核心特性解析
- 16 位分辨率，单芯片直接输出标准 4~20mA 工业环路电流，无需外部运放、三极管等电流转换电路。
- 内置 5V 低温漂基准，降低温度漂移带来的输出误差，减少出厂校准工作量。
- 宽模拟供电 12~40V，适配工业 24V 环路供电体系。
- 集成输出短路保护、过压保护，在现场接线故障时保护芯片，提升设备可靠性。
- SPI 数字接口，适配 MCU、PLC 主控；LFCSP16 小封装，-40~125℃宽温适配恶劣工业现场。
五、芯片核心优势总结
- 单片集成 4~20mA 电流输出，省去分立电流转换电路，大幅简化 BOM，缩短硬件调试周期。
- 16 位高精度搭配内置低温漂基准，输出电流稳定性高，长期漂移小。
- 宽高压供电，完美匹配工业 24mA 电流环系统，适合变送器、执行器。
- 自带故障保护，应对现场短路、接线错误，提升工业设备鲁棒性。
- 工业宽温、紧凑型封装，适合高密度变送模块与过程控制板卡。
