AD9858BSVZ 是 ADI 亚德诺高性能直接数字频率合成器（DDS），片内集成 10 位高速 DAC、PFD / 电荷泵与模拟混频器，最高系统时钟 1GSPS，可输出最高 400MHz 模拟正弦信号，专为信号源、射频本振、跳频通信、雷达信号发生器、测试测量仪器设计。凭借 32 位频率调谐字实现超高频率分辨率、快速频率捷变，解决分立频率源频率切换慢、分辨率差、相位噪声高、外围电路复杂的痛点，是宽带可编程信号发生的核心器件。
一、同类型 DDS 方案等级差异对比
对比维度 | 普通低速 DDS | 中端 DDS | AD9858BSVZ（本片） |
系统时钟速率 | ≤300MSPS | 500MSPS | 1GSPS，外部参考时钟最高 2GHz |
DAC 分辨率 | 8 位 | 10 位 | 10 位高速 DAC |
最大输出频率 | ≤100MHz | 200MHz | 400MHz |
频率调谐字 | 24 位 | 28 位 | 32 位，调谐分辨率极高 |
片上功能 | 仅 DDS+DAC | 基础 DDS，无 PLL 模块 | 集成 PFD、电荷泵、模拟混频器、自动扫频 |
控制接口 | 仅串口 | 串口 + 简易并口 | 8 位并行 + SPI 串行双接口 |
适用场景 | 低频信号发生、简易信号源 | 通用射频本振 | 高速跳频、雷达、测试测量、宽带通信 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片定位 | 1GSPS 高速 DDS 直接数字频率合成器 |
系统时钟 | 内部 1GSPS，外部参考时钟最高 2GHz，支持二分频 |
内置 DAC | 10 位电流输出型 DAC |
输出信号 | 正弦波，最高输出频率 400MHz |
频率调谐 | 32 位频率调谐字，频率步进精度极高 |
内置模块 | 相位频率检测器 PFD、电荷泵、模拟混频器、自动扫频引擎 |
控制接口 | 8 位并行接口、SPI 串行接口双模式 |
供电规格 | 3.3V 单电源，电荷泵可 5V 供电 |
无杂散动态范围 SFDR | 88dB，输出频谱纯度高 |
工作温度 | -40℃ ~ +85℃工业温区 |

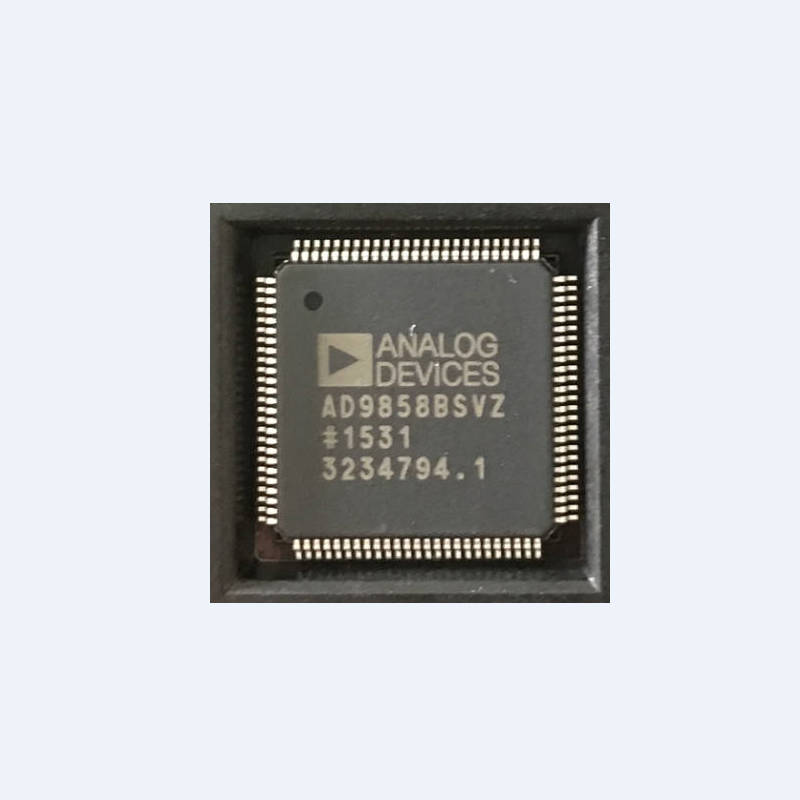

封装规格 | BSVZ：TQFP-100 带裸露焊盘 14×14mm，托盘包装，Z 为无铅环保 |
三、型号后缀解读
BSVZ：TQFP-100-EP（14×14mm）带散热裸焊盘封装；Z：RoHS 无铅环保版本。
四、核心特性解析
- 最高 1GSPS 系统采样时钟，外部参考时钟支持最高 2GHz，可生成最高 400MHz 射频正弦信号，满足高频本振需求。
- 32 位频率调谐字，频率分辨率极高，支持快速跳频，频率切换相位连续无突变。
- 单芯片集成 DDS、10 位 DAC、PFD、电荷泵、模拟混频器，支持 DDS+PLL 混合频率合成，大幅简化射频前端。
- 内置自动频率扫描引擎，预设 4 组频率配置文件，方便实现线性扫频、调频信号生成。
- 并行 + SPI 双控制接口，高速并行适合快速更新频率，SPI 串口简化布线；TQFP100 带裸焊盘，散热优良。
五、芯片核心优势总结
- 集成度高，DDS+DAC+PFD + 电荷泵 + 混频器一体化，减少射频外围分立器件，缩小 PCB 面积。
- 1GSPS 高速时钟，支持快速跳频，32 位调谐字实现超细频率步进，信号精度高。
- 优异 SFDR 指标，输出信号杂散低，频谱纯净，适合仪器、通信本振。
- 自带自动扫频功能，简化线性调频、扫频信号开发，缩短信号源研发周期。
- 工业宽温、带裸露焊盘封装，散热能力强，可稳定用于测试测量与射频通信设备。
