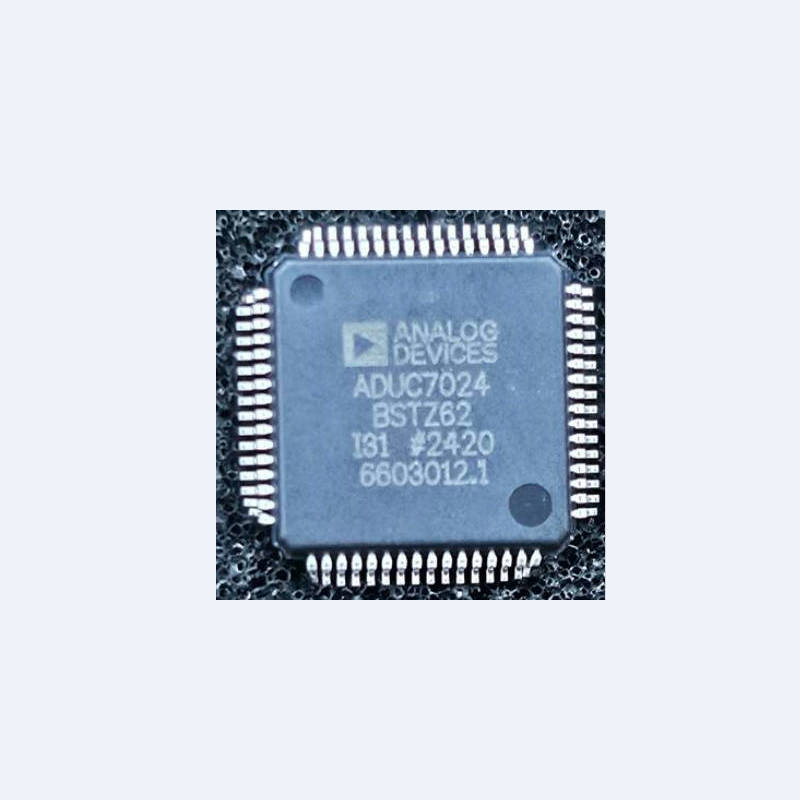

ADUC7024BSTZ62 是 ADI 集成高精度模拟前端的 ARM7 内核精密微控制器，专为工业传感采集、便携式测量设备、多通道数据采集、智能变送器设计。芯片将 ADC、DAC、Flash 存储器、ARM7 处理器集成于单芯片，省去外部模拟采集电路，解决传统 MCU 搭配分立 ADC 方案 BOM 多、PCB 面积大、模拟链路一致性差、校准复杂的痛点，是工业精密信号采集一体化主控优选器件。
一、同类型精密 MCU 方案等级差异对比
对比维度 | 普通通用 MCU | 带简易 ADC 中端 MCU | ADUC7024BSTZ62（本片） |
内核 | 8 位 / 16 位内核 | 32 位通用内核 | ARM7TDMI，32 位 |
主 ADC 精度 | 10~12 位 | 12 位 | 12 位多通道 Σ-Δ ADC |
内置 DAC | 无 / 简易 8 位 DAC | 10 位 DAC | 12 位 DAC |
片上基准源 | 无，需外部基准 | 简易基准 | 内置低温漂电压基准 |
存储 | 小容量 Flash | 中容量 Flash | 62KB Flash、4KB SRAM |
模拟性能 | 噪声高、无增益可编程 | 基础采集 | 可编程增益、低噪声模拟前端 |
适用场景 | 通用 IO 控制 | 普通采集、家电 | 工业变送器、精密测量、便携式仪器 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片定位 | 集成模拟前端 ARM7 精密微控制器 |
处理器内核 | ARM7TDMI，最高 41.78MHz |
ADC 模块 | 12 位 Σ-Δ 多通道 ADC，内置 PGA 可编程增益放大器 |
DAC 模块 | 2 通道 12 位 DAC，模拟输出控制 |
存储器 | 62KB Flash 程序存储，4KB SRAM |
通信接口 | UART、I²C、SPI，工业常用总线 |
模拟外设 | 内置低温漂电压基准、温度传感器 |
工作温度 | -40℃ ~ +125℃工业宽温范围 |
封装规格 | BSTZ：LQFP-48 封装；62 代表 62KB Flash 容量，Z 为无铅环保 |
三、型号后缀解读
BSTZ：LQFP-48 贴片封装；62：62KB 片内 Flash；Z：RoHS 无铅环保。
四、核心特性解析
- ARM7TDMI 32 位内核，最高 41.78MHz，搭配 62KB Flash 与 4KB SRAM，满足测控算法运行需求。
- 集成 12 位 Σ-Δ ADC 带可编程增益放大器，内置温度传感器与低温漂基准，简化模拟采集前端。
- 搭载双路 12 位 DAC，支持模拟量输出，可实现闭环控制。
- 集成 SPI/I2C/UART 标准通信接口，方便和外部器件、上位机通信。
- LQFP48 封装，-40~125℃宽工业温度，适合恶劣工况下精密测量设备。
五、芯片核心优势总结
- 单芯片集成 MCU + 高精度 ADC+DAC + 基准源，大幅精简外围元器件，缩小 PCB 尺寸。
- 内置 PGA 可编程增益，可直接接入毫伏级微弱传感器信号，无需额外运放调理电路。
- 工业级宽温，内置温度传感器，适合变送器、便携式精密测量仪器。
- 自带标准数字通信接口，软件生态成熟，降低开发难度。
- 一体化模拟 + 数字方案，减少分立器件带来的一致性、温漂误差，提升系统长期精度。
