AD1938WBSTZ-RL 是 ADI 亚德诺高性能 Σ-Δ 架构音频 Codec（音频编解码器），集成 4 路 ADC 与 8 路 DAC，内置 PLL 时钟，面向家庭影院、车载音响、机顶盒、专业音频处理设备设计。芯片同时完成模拟音频采集与多通道音频数模输出，采用低 EMI 连续时间架构，解决多通道音频系统外围器件多、时钟电路复杂、电磁干扰大、多声道音频采集输出分立方案成本高的痛点，是多声道音频系统核心音频前端器件。
一、同类型音频 Codec 方案等级差异对比
对比维度 | 基础双声道 Codec | 中端多通道音频 Codec | AD1938WBSTZ-RL（本片） |
通道配置 | 2ADC+2DAC | 4ADC+4DAC | 4ADC+8DAC，多声道输出能力强 |
采样精度 | 16~20bit | 24bit | 24bit，最高 192kHz 采样率 |
动态范围 | ADC 约 90dB，DAC 约 95dB | ADC100dB，DAC102dB | ADC 107dB，DAC 108dB |
时钟方案 | 外部 MCLK，无片内 PLL | 简易 PLL | 内置 PLL，可由 LRCLK 生成主时钟 |
EMI 性能 | 普通 | 中等 | 低 EMI 连续时间架构，电磁辐射低 |
控制接口 | I2C | I2C | SPI 配置，音量与参数可编程 |
适用场景 | 立体声消费音频 | 简易多声道音频 | 家庭影院、车载多声道、专业音频系统 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片定位 | 24 位音频编解码器，4 通道音频采集 + 8 通道音频输出 |
分辨率 | 24bit，支持 16/20/24bit 字长配置 |
采样率 | 8kHz~192kHz，覆盖音频全频段 |
ADC 性能 | 4 路模拟输入，动态范围 107dB，THD+N -94dB |
DAC 性能 | 8 路单端模拟输出，动态范围 108dB |
时钟模块 | 内置 PLL，依靠 LR 时钟 / 晶振生成主时钟，省去高频主晶振 |
数字音频接口 | I2S、左对齐、右对齐、TDM 模式，ADC/DAC 可独立主从模式 |
控制接口 | SPI，用于音量调节、寄存器配置 |
供电规格 | 3.3V 模拟电源 + 3.3V 数字电源，数字 IO 兼容 5V 电平输入 |
工作温度 | -40℃ ~ +85℃ |

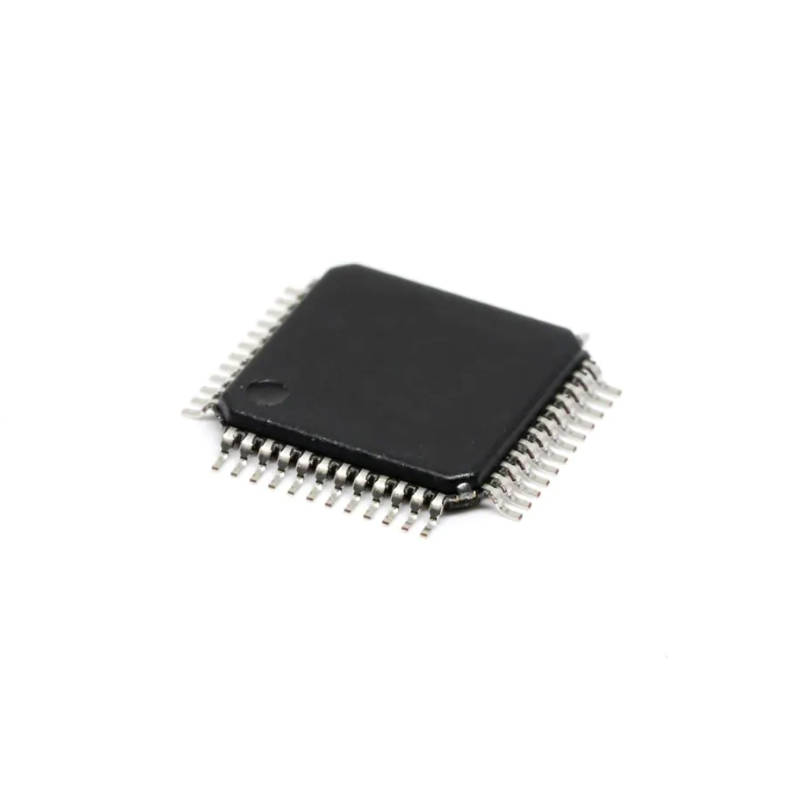

封装规格 | WBSTZ：LQFP-48 封装；RL：卷带编带，Z 代表 RoHS 无铅环保 |
三、型号后缀解读
WBSTZ：48 引脚 LQFP 封装，适合 SMT 贴片量产；RL：卷带包装；Z：无铅 RoHS 环保版本。
四、核心特性解析
- 4 路 ADC 采集、8 路 DAC 输出，24bit 分辨率，最高 192kHz 采样，适配 7.1 多声道音频回放与多路音频采集。
- 内置 PLL 时钟电路，可直接利用 LRCLK 生成主时钟，无需额外高频晶振，简化音频时钟设计。
- 采用低 EMI 连续时间 Σ-Δ 架构，降低高频电磁辐射，适合对 EMC 要求严格的车载、影音设备。
- 数字音频端口支持 I2S/TDM 等多种格式，ADC 与 DAC 端口可独立配置为主机 / 从机模式；SPI 接口可软件调节音量与各类参数。
- 单 3.3V 模拟与数字供电，LQFP48 封装，外围电路精简，广泛用于多声道音频处理系统。
五、芯片核心优势总结
- 单芯片集成 4 入 8 出多通道音频 Codec，一颗芯片完成多路音频采集与回放，减少 BOM 数量。
- 内置 PLL 时钟，省去外部高频主时钟晶振，简化时钟电路，降低 PCB 布线难度。
- 优异的信噪比与失真指标，搭配低 EMI 架构，减少音频噪声与电磁干扰，音质表现优秀。
- 丰富数字音频格式支持，ADC/DAC 端口独立配置，适配 DSP、MCU 等各类音频主控。
- 宽温 LQFP 封装，成熟音频生态，适合家庭影院、车载音响、机顶盒、专业音频设备。
