ADV7513BSWZ 是 ADI 亚德诺推出的高性能 HDMI 发送芯片，像素时钟最高 165MHz，支持 HDMI1.4/DVI1.0，专为高清机顶盒、影音播放器、视频采集板、嵌入式主机、游戏外设等高清音视频输出设备设计。芯片集成 TMDS 编码、音频嵌入、HDCP1.4 内容加密、CEC 设备控制，单芯片完成数字视频 + 音频编码转换，大幅简化高清输出硬件设计，解决分立方案器件多、音视频同步难、版权内容无法加密传输的痛点。
一、同类型 HDMI 发送器方案等级差异对比
对比维度 | 简易 HDMI 发送芯片 | 中端 HDMI 发送器 | ADV7513BSWZ（本片） |
像素时钟 | 最高 100MHz | 148.5MHz | 165MHz，支持 1080p+UXGA |
HDMI 版本 | HDMI1.2 | HDMI1.3 | HDMI v1.4，支持 3D 视频、x.v.Color |
HDCP 加密 | 无 | HDCP1.1 | 内置 HDCP1.4，支持版权内容保护 |
音频通道 | 双声道 I2S | 最多 6 通道 I2S | 8 通道 I2S（7.1 环绕）+S/PDIF 压缩音频 |
CEC 控制 | 不支持 | 简易 CEC | 内置 CEC 控制器，设备互联待机联动 |
色彩空间 | 仅 RGB | RGB、YCbCr4:4:4 | RGB、YCbCr4:4:4 /4:2:2，可编程 InfoFrame |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片定位 | HDMI1.4 高清音视频发送器，数字转 HDMI 输出 |
像素时钟 | 最高 165MHz，支持 1080p@60Hz、UXGA |
视频输入格式 | RGB、YCbCr 4:4:4 /4:2:2 数字视频 |
音频接口 | 8 通道 I²S/TDM（7.1 声道）、S/PDIF；I2S 采样率最高 768kHz，支持杜比、DTS 压缩音频 |
协议支持 | HDMI v1.4 / DVI v1.0，支持 3D 视频、x.v.Color |
内容保护 | 内置 HDCP v1.4 加密引擎，受版权内容传输 |
辅助功能 | CEC 消费电子控制，EDID 读取，AVI 信息帧可编程 |
配置接口 | I²C 寄存器配置，灵活调整分辨率、色彩、音频参数 |
工作温度 | -25℃ ~ +85℃，消费类设备标准温区 |

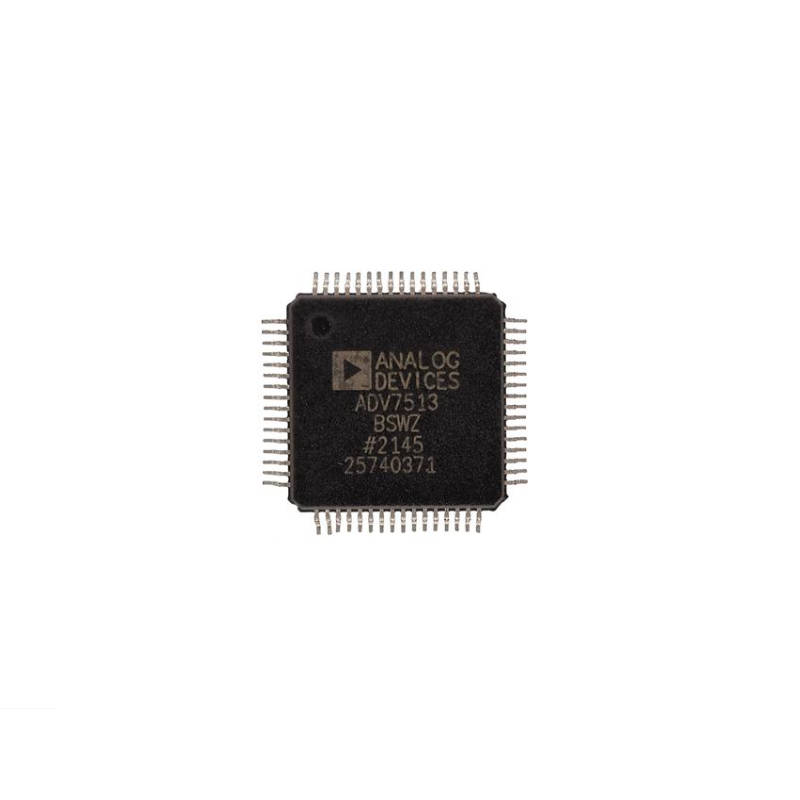

封装规格 | BSWZ：LQFP-64（10×10mm）带裸露焊盘，Z 为 RoHS 无铅环保 |
三、型号后缀解读
BSWZ：64 引脚 LQFP 封装，10mm×10mm，底部裸露焊盘增强散热；Z 代表无铅、RoHS 环保标准。
四、核心特性解析
- 最高 165MHz 像素时钟，完整支持 1080p 高清、UXGA 电脑分辨率，兼容 HDMI1.4，原生支持 3D 视频与广色域 x.v.Color。
- 双音频输入架构，8 通道 I2S 可输出 7.1 环绕声，S/PDIF 接口传输杜比、DTS 等压缩音频，实现音视频同步嵌入输出。
- 集成 HDCP1.4 加密模块，支持加密版权视频内容传输，满足影音播放器、机顶盒版权合规需求。
- 内置 CEC 控制器，实现 HDMI 设备间联动控制，一键待机、信号源切换，简化整机交互设计；I2C 接口完成全部寄存器配置。
- LQFP-64 带裸露焊盘封装，集成度高，减少外围器件数量，降低 BOM 成本，适合消费影音、嵌入式视频输出板卡。
五、芯片核心优势总结
- 单芯片集成 TMDS 编码、音频嵌入、HDCP 加密、CEC 控制，一站式实现 HDMI 高清输出，大幅简化硬件电路。
- 165MHz 高像素时钟，覆盖主流 1080p 高清场景，支持 3D 与广色域，音视频规格完整。
- 同时支持 I2S 多声道与 S/PDIF 压缩音频，适配立体声、7.1 环绕影音方案，音频兼容性强。
- HDCP1.4 硬件加密，满足版权影音产品合规要求，CEC 功能提升设备智能化联动能力。
- 成熟 CMOS 方案，外围电路简单，广泛用于机顶盒、播放器、视频采集、嵌入式显示输出等产品。
