AD8123ACPZ-R7 是 ADI 亚德诺推出的三通道宽带差分接收均衡芯片，专为 RGB、YPbPr 高清视频长距离双绞线 / 同轴电缆传输设计。芯片内置可调节均衡补偿电路，最大可补偿 300 米 UTP 非屏蔽双绞线信号衰减，具备高阻差分输入、多引脚增益频率调节、内置同步提取比较器，解决长距离视频线缆高频损耗、信号衰减失真、通道不均衡、信号同步提取困难等痛点，是高清视频长线传输接收端核心器件。
一、同类型视频接收均衡方案等级差异对比
对比维度 | 普通差分接收器 | 简易单通道均衡器 | AD8123ACPZ-R7（本片） |
通道数量 | 单通道 | 单通道 | 三通道，RGB/YPbPr 三色同步接收 |
线缆补偿距离 | 仅短距离，无均衡 | 几十米线缆补偿 | 最长 300 米 UTP 线缆均衡 |
频率调节能力 | 不可调 | 仅固定增益 | VPEAK/VGAIN/VPOLE 多引脚连续可调 |
峰值增益 | 低 | 中等 | 100MHz 下峰值增益 55dB |
同步提取 | 无 | 无 | 内置 2 路带迟滞比较器，提取共模同步信号 |
适配线缆 | 同轴电缆 | 仅 UTP | UTP 双绞线、同轴电缆均可适配 |
输出失调调节 | 不可调 | 固定失调 | VOFFSET 引脚，可调节输出直流电平 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片定位 | 三通道高速差分线路接收均衡器，高清视频长线传输接收 |
补偿距离 | 最高支持 300 米 UTP 非屏蔽双绞线，也适配同轴电缆 |
峰值增益 | 100MHz 下峰值增益 55dB，补偿线缆高频衰减 |
信号边沿 | 2V 阶跃，150 米线缆上升下降时间 4.9ns；300 米线缆 8ns |
调节引脚 | VPEAK 高频峰值调节、VGAIN 宽带增益、VPOLE 极点调节、VOFFSET 输出失调调节 |
输入结构 | 高阻抗差分输入，便于线缆端接，支持直流耦合 |
辅助功能 | 内置 2 路带迟滞比较器，用于视频共模同步信号提取 |
输出失调 | 典型 24mV 低输出失调，支持外部引脚直流电平调整 |
供电规格 | 双电源 ±4.5V~±5.5V |
工作温度 | -40℃ ~ +85℃，工业级温度范围 |

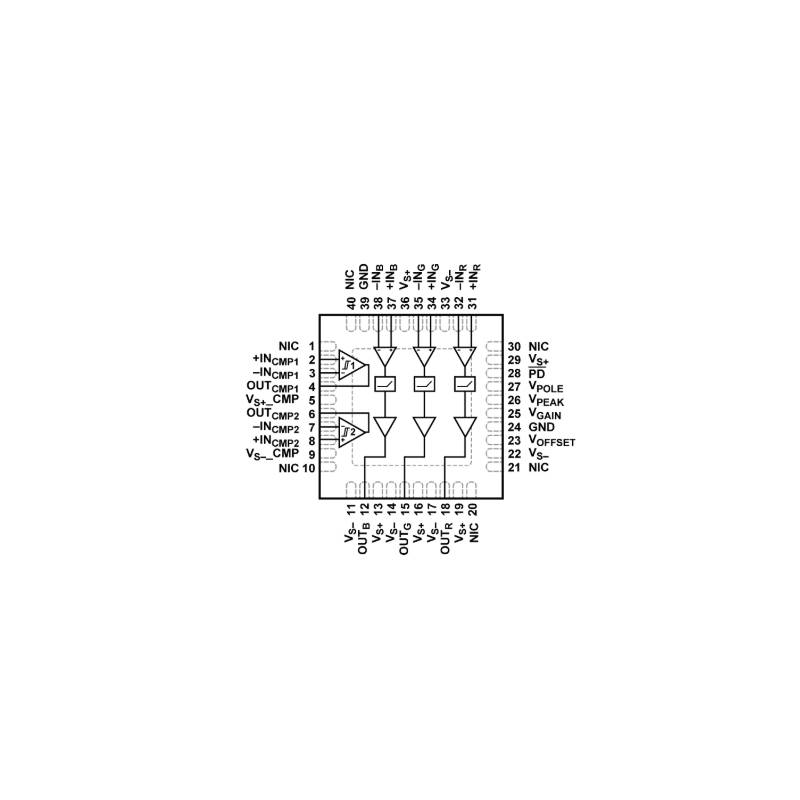

封装规格 | ACPZ：40 引脚 LFCSP，6mm×6mm 裸焊盘封装；R7：卷带编带，SMT 量产贴片 |
三、型号后缀解读
ACPZ：40 引脚 LFCSP 封装，尺寸 6mm×6mm，底部裸露焊盘增强散热，Z 代表无铅 RoHS 环保；
R7：卷带编带包装，适配自动化 SMT 批量贴片生产。
四、核心特性解析
- 三通道一体化均衡架构，同步接收 RGB 或 YPbPr 三路视频信号，单芯片完成三路长线信号衰减补偿，简化多路视频接收硬件。
- 多引脚连续可调均衡控制，高频峰值、宽带增益、极点位置独立调节，适配不同长度、不同类型线缆，消除线缆差异带来的信号失真。
- 高阻抗差分输入，可直接对接双绞线，支持直流耦合输入，减少外围端接器件；输出失调可调，适配直流耦合系统。
- 内置两路带迟滞比较器，可提取共模同步信号，无需额外同步提取芯片，简化视频同步电路设计。
- 高速信号响应，快速边沿特性，长距离传输后依然保证信号完整性；工业宽温 LFCSP 小封装，适合高密度视频板卡。
五、芯片核心优势总结
- 三通道集成均衡器，单芯片处理 RGB/YPbPr 视频，支持最长 300 米 UTP 线缆补偿，大幅简化长线视频接收方案。
- 多维度频率与增益可调，可针对不同线缆长度、线缆类型做信号补偿，适配多种传输介质。
- 内置同步提取比较器，省去外部比较器器件，降低 BOM 数量与 PCB 面积。
- 高阻差分输入，输出直流电平可调，直流耦合设计灵活，保障长距离传输信号质量。
- 6×6mm LFCSP 紧凑型封装，工业宽温，适合视频矩阵、高清传输设备、专业影像系统。
