LTC6752HS5#TRMPBF 是 ADI（原 Linear Technology）推出的超高速单路电压比较器，面向高速时钟恢复、高速线路驱动、脉冲检测、高速信号阈值甄别、高速 ADC 前端触发电路设计。芯片最高支持 280MHz 翻转速率，2.9ns 极低传播延迟，轨到轨输入，CMOS 输出，具备低抖动特性，单电源简化供电架构，解决普通比较器传输延迟大、最高工作频率低、时序抖动高，无法满足高速信号阈值判别的痛点，是高速时序检测、高频信号整形的优选器件。
一、同类型高速比较器方案等级差异对比
对比维度 | 通用低速比较器 | 普通高速比较器 | LTC6752HS5#TRMPBF（本片） |
最高翻转频率 | ≤10MHz | 100~150MHz | 280MHz |
传播延迟 | 几十 ns | 5~10ns | 典型 2.9ns |
上升下降沿 | 慢，几十 ns | 3~5ns | 1.2ns 快速边沿 |
输入特性 | 普通输入，电压范围受限 | 轨到轨输入 | 轨到轨输入，可超电源轨 |
输出类型 | 开集 / 推挽 | TTL/CMOS | 纯 CMOS 输出，直接驱动 1.8V 逻辑 |
时序抖动 | 抖动大 | 十几 ps | 4.5ps 低 RMS 抖动 |
静态功耗 | 低，但速度差 | 中等 | 典型 4.5mA 静态电流 |
二、核心参数速览

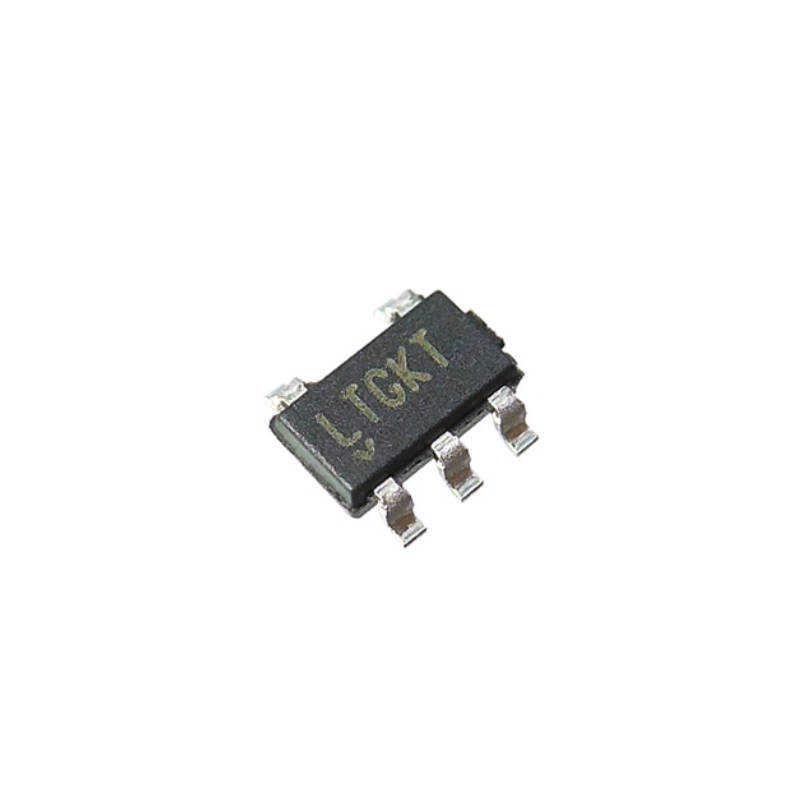

参数项目 | 规格指标 + 通俗解读 |
芯片定位 | 单通道超高速电压比较器，高频信号阈值检测、时钟整形 |
翻转速率 | 最高 280MHz，满足高频信号整形与时钟恢复 |
传播延迟 | 典型 2.9ns，过驱动离散仅 1.8ns，时序响应极快 |
边沿速度 | 上升 / 下降时间 1.2ns，输出边沿陡峭 |
供电规格 | 单电源 2.45V~3.5V |
输入特性 | 轨到轨输入，输入电压可超出电源轨范围；内置约 5mV 迟滞 |
输出规格 | CMOS 输出，输出驱动能力 ±22mA，可对接低压逻辑 |
时序抖动 | 100MHz 输入条件下 RMS 抖动仅 4.5ps，时序稳定性优异 |
共模抑制比 | 典型 69dB，抑制输入共模干扰 |
工作温度 | -40℃ ~ +125℃，高温工业级 |
封装规格 | HS5：TSOT-23-5 小型封装；#TRMPBF：卷带编带无铅环保包装 |
三、型号后缀解读
HS5：TSOT-23-5 封装，H 代表高温级，工作温度 - 40~125℃；
#TRMPBF：TRM 为卷带编带，PBF 表示无铅、符合 RoHS 环保标准。
四、核心特性解析
- 最高 280MHz 高速翻转能力，典型 2.9ns 超低传播延迟，搭配 1.2ns 快速输出边沿，适合高频时钟、高速脉冲信号阈值检测整形。
- 轨到轨输入架构，输入电压可超出电源轨，内置固定迟滞，抑制输入噪声带来的输出误翻转。
- CMOS 推挽输出，±22mA 驱动能力，可直接驱动低压逻辑器件，无需额外电平转换电路。
- 极低时序抖动，过驱动条件下延迟离散度小，保障高速系统时序精准稳定。
- 2.45~3.5V 单电源供电，高温宽温工作范围，TSOT23-5 小封装，节省 PCB 布局空间。
五、芯片核心优势总结
- 280MHz 超高带宽，2.9ns 低传输延迟，是高速时钟恢复、脉冲甄别理想器件。
- 轨到轨输入，支持输入信号超出电源轨，内置迟滞，提升抗噪声能力。
- CMOS 输出，可直接对接低压逻辑，简化外围电平转换电路。
- 低抖动、低延迟离散，保障高速系统时序精度。
- TSOT-23-5 微型封装，高温工业级，适合高密度高速信号采集与时序电路。
