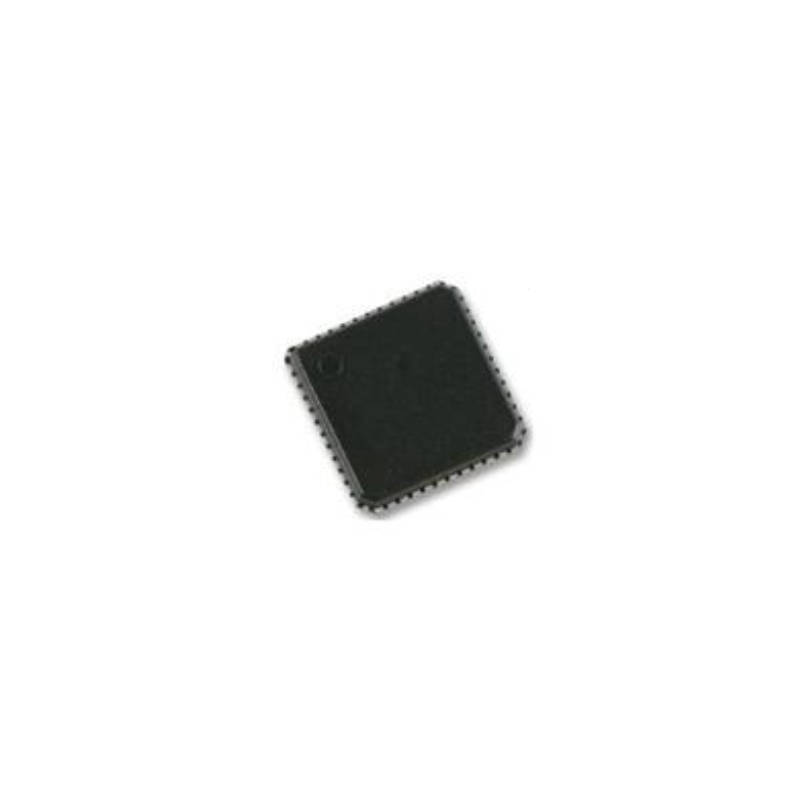

ADP5054ACPZ-R7,四通道同步降压PMIC多轨电源管理芯片

型号: ADP5054ACPZ-R7

--- 产品参数 ---

  • 产品型号 ADP5054ACPZ-R7
  • 产品类型 开关稳压器
  • 品牌 Analog Devices

--- 数据手册 ---

--- 产品详情 ---

ADP5054ACPZ-R7

       ADP5054ACPZ-R7 是 ADI 推出的 4 通道集成同步降压电源管理芯片,面向 FPGA、处理器、小蜂窝基站、安防监控等多电压域硬件系统多路供电。单芯片集成 4 路 Buck 降压通道,支持通道独立使能与并联扩流,全温域稳压精度高、基准噪声低,支持时钟频率同步,内置全套保护电路,减少分立 DC-DC 器件数量,解决多轨电源方案 BOM 多、PCB 占位大、上电时序难管控、开关噪声干扰等痛点,是高密度嵌入式多路电源优选 PMIC。



一、同类型电源方案等级差异对比

对比维度

分立单通道 Buck 方案

普通多通道 PMIC

ADP5054ACPZ-R7(本片)

通道配置

单路,多路供电需要多颗芯片

4 通道,电流固定,大多不支持并联

4 通道,支持通道并联扩流

输出精度

±2%~±3%

±2%

全温范围 ±1.5%

开关频率

固定,无法同步

固定频率

250kHz~2MHz 可编程,支持外部时钟同步

上电控制

需外部搭建时序电路

简易使能

每通道独立精密使能,便于上电时序管理

扩流能力

单路电流固定,扩流需要并联多颗芯片

基本不支持并联

通道 1&2 并联最大 12A;通道 3&4 并联最大 5A

保护功能

基础过流、过热保护

基础保护

UVLO 欠压锁定、OCP 过流、TSD 过热、打嗝短路保护

二、核心参数速览

参数项目

规格指标 + 通俗解读

芯片定位

4 通道同步 Buck 降压 PMIC,FPGA / 处理器多轨电源方案

输入电压

4.5V ~ 15.5V,可直接使用 12V 系统母线,无需前置稳压

通道电流

通道 1/2:可编程 2A/4A/6A;通道 3/4:2.5A

并联能力

通道 1+2 并联最高 12A;通道 3+4 并联最高 5A

输出精度

全温区间 ±1.5%,内部 0.8V 低噪声参考源

开关频率

250kHz~2MHz 可编程,支持外部时钟同步,单通道可配置 1/2 分频

工作模式

FPWM 强制 PWM / PSM 省电模式可选,集成输出主动放电开关

保护机制

UVLO 欠压锁定、逐周期 OCP 过流、TSD 过热关断、打嗝式短路保护;通道 1 带 PWRGD 电源正常标志

工作结温

-40℃ ~ +125℃

封装规格

ACPZ:48 引脚 LFCSP,7mm×7mm,底部裸露焊盘;R7 为卷带编带包装

三、型号后缀解读

  • ACPZ:48 引脚 LFCSP 封装,7mm×7mm,底部裸露焊盘,散热能力优秀,Z 代表符合 RoHS 环保标准;
  • R7:卷带编带包装,适配 SMT 自动化贴片量产。



四、核心特性解析

1. 四通道独立 Buck,支持灵活并联扩流

4 路降压通道独立可控,通道 1、2 内置高压侧 MOS 管,搭配外部低侧 N 沟 MOS,电流档位支持 2A/4A/6A 配置;通道 1+2 并联可输出最高 12A,通道 3、4 为全集成高低侧 MOS,3+4 并联最大输出 5A,可同时满足大电流核心供电与多路外设小电流供电需求。

2. 宽压输入、高精度稳压,低噪声内部参考源

4.5~15.5V 宽输入电压,可直接接入 12V 母线;全温范围输出精度 ±1.5%,内置低 1/f 噪声 0.8V 参考电压,适合对电源噪声敏感的 FPGA、高速处理器供电。

3. 独立精密使能引脚,轻松实现上电时序

四路通道均配置独立精密使能引脚,开启阈值 0.811V,可通过外部分压电阻设置上电阈值,灵活配置各轨上电顺序,满足 FPGA、处理器严格的上电时序要求,避免上电损坏芯片。

4. 频率可编程 + 时钟同步,降低 EMI 电磁干扰

开关频率 250kHz~2MHz 可通过 RT 电阻设置,支持外部时钟同步输入输出,多芯片可同步时钟消除拍频噪声;可通过 CFG 引脚配置单通道 1/2 分频,支持 FPWM/PSM 双模式切换,兼顾轻载效率与稳态噪声。

5. 全套内置保护,系统可靠性高

集成欠压锁定、逐周期过流保护、过热关断、打嗝短路保护;通道 1 配备 PWRGD 电源良好开漏信号;每通道内置有源输出放电开关,通道关闭时快速泄放输出电容电压,支持软启动,抑制上电浪涌电流。



五、芯片核心优势总结

  • 单芯片集成 4 路同步 Buck,支持通道并联扩流,最大输出 12A,大幅减少多轨电源 BOM 数量与 PCB 占用面积。
  • 4.5~15.5V 宽压输入,全温 ±1.5% 稳压精度,内置低噪声基准,适配 FPGA、小基站等高速器件供电。
  • 四路独立精密使能引脚,灵活配置上电时序,满足复杂处理器多轨上电要求。
  • 开关频率 250kHz~2MHz 可调,支持时钟同步抑制 EMI,FPWM/PSM 模式按需切换。
  • 集成软启动、有源放电、欠压 / 过流 / 过热 / 短路全套保护,带 PWRGD 电源状态指示,提升整机电源稳定性。
