ADUM121N0BRZ 是 ADI 亚德诺 iCoupler 磁隔离技术双通道数字隔离器，专为高低压信号隔离、工业通信、电源隔离、工控板卡信号隔离场景设计。芯片基于片上微变压器磁隔离架构，替代传统光耦，具备高速传输、低功耗、高 CMTI 共模抑制、长寿命稳定特性，解决光耦老化严重、传输速率低、功耗高、温漂大等痛点，是工业系统数字信号隔离的优选器件。
一、同类型隔离器件方案等级差异对比
对比维度 | 普通光耦隔离器 | 常规数字隔离器 | ADUM121N0BRZ（本片） |
隔离原理 | 光电转换，存在老化衰减 | 磁隔离 iCoupler | iCoupler 磁隔离，无发光器件，寿命长 |
隔离耐压 | 2.5kV 常见，长期耐压衰减 | 2.5kVrms | 2500Vrms 隔离耐压，满足基础绝缘要求 |
传输速率 | 一般几十 kbps，高速光耦成本高 | 最高 100Mbps | 最高 100Mbps 信号传输速率 |
共模瞬态抑制 | CMTI 偏低，易受地环路干扰 | 25~100kV/μs | >100kV/μs，抗共模干扰能力强 |
功耗 | 静态功耗偏高 | 低功耗 | 低静态电流，适合电池供电隔离电路 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片定位 | 双通道数字隔离器，通道配置：0/2（0 通道输入侧，2 通道输出侧） |
隔离耐压 | 2500Vrms（一分钟测试） |
最大数据速率 | 100Mbps |
CMTI 共模瞬态抑制 | ＞100kV/μs，抵御地电位跳变干扰 |
供电电压 | 两侧独立供电：1.7V ~ 5.5V，两侧电压可不同 |
通道方向 | 通道 1：输入在 VDD1，输出在 VDD2；通道 2：输入在 VDD2，输出在 VDD1，双向通道组合 |
传播延迟 | 典型 32ns |
工作温度 | -40℃ ~ +125℃，工业宽温等级 |

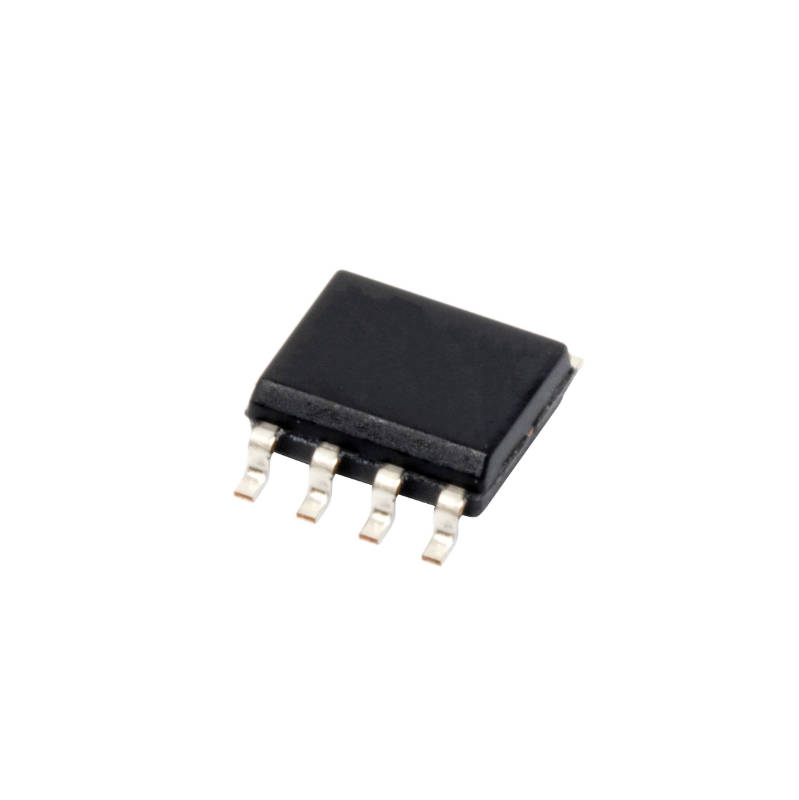

封装规格 | BRZ：SOIC-8 贴片封装 |
三、型号后缀解读
- BRZ：SOIC-8 贴片封装，标准 SMT 表贴封装，通用性强。
四、核心特性解析
1. iCoupler 磁隔离架构，寿命优于光耦
采用 ADI 微变压器磁隔离，不存在光耦 LED 老化问题，长期工作参数稳定，无需考虑光耦衰减带来的系统漂移，适合长期不间断运行的工业设备。
2. 2500Vrms 隔离耐压，>100kV/μs 高共模抑制
2500Vrms 绝缘隔离，实现高低压地域隔离；CMTI 大于 100kV/μs，抑制地环路、浪涌带来的共模干扰，保护低压主控电路不受高压侧扰动损坏。
3. 1.7V~5.5V 宽域双独立电源，跨电压域通信
隔离两侧供电相互独立，两侧可使用不同电压等级，支持 1.8V、3.3V、5V 系统跨域对接，适配 MCU、FPGA 不同 IO 电平，省去电平转换电路。
4. 100Mbps 高速传输，双向通道配置
最高 100Mbps 高速数字信号传输，双通道为双向组合，可实现两个方向独立信号传输，适合 SPI、I2C、PWM、数字开关量隔离传输。
5. 工业宽温，SOIC8 通用封装
-40℃~+125℃宽温工作，适应工业、车载严苛环境；SOIC8 封装 PCB 布局简单，元器件替换方便。
五、芯片核心优势总结
- 磁隔离无老化，对比光耦长期稳定性更好，降低设备后期维护风险。
- 高 CMTI 抗共模干扰，有效解决工业地环路干扰问题。
- 两侧独立宽电压供电，支持不同电压域之间数字信号隔离通信。
- 100Mbps 高速率，满足高速数字总线、PWM 信号隔离需求。
- SOIC8 通用封装、工业宽温，物料选型与 PCB 设计便捷。
