ADG5208FBRUZ-RL7 是 ADI 亚德诺高压、闩锁免疫型 CMOS 模拟多路复用器，8 通道单刀双掷（SPDT）架构，专为工业高压信号采集、过程控制、数据采集卡、ATE 测试、自动化测量前端设计。芯片支持高压信号处理，内置闩锁保护，具备低漏电流、低电荷注入、高通道隔离、宽温稳定特性，支持单 / 双电源供电，解决普通模拟开关高压耐压不足、易发生闩锁失效、漏电流大、高温漂移严重等痛点，是工业高压多通道信号切换的优选器件。
一、同类型模拟多路开关方案等级差异对比
对比维度 | 普通多路模拟开关 | 常规高压多路复用器 | ADG5208FBRUZ-RL7（本片） |
闩锁特性 | 易发生闩锁，高压过冲易损坏 | 部分带有限保护，可靠性一般 | 闩锁免疫设计，高压 / ESD 冲击下无闩锁风险 |
耐压能力 | ±15V 以内，超压易击穿 | 最高 ±20V | 最高 ±22V 信号耐压，适配高压工业信号 |
漏电流 | nA 级，高温漏电流急剧上升 | 几十 nA，高温性能衰减 | 最大关断漏电流 < 1nA，高低温漏电流保持优异 |
电荷注入 | 较高，切换毛刺大 | 中等电荷注入 | 低电荷注入，降低采样电路瞬态干扰 |
通道数量 | 4 通道居多 | 8 通道，无闩锁防护 | 8 路 SPDT，每通道独立可控，工业级宽温 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片定位 | 8 通道 SPDT（单刀双掷）模拟多路复用器 |
供电范围 | 单电源：9V\44V；双电源：±4.5V\±22V |
最大信号摆幅 | ±22V，适配工业高压模拟信号 |
导通电阻 | 典型 12Ω，全温最大值 22Ω |
关断漏电流 | 最大 1nA@25℃，高温下漏电流控制优秀 |
电荷注入 | 13pC，切换瞬态毛刺小，适合精密采样 |
开关时序 | 先开后合，防止通道之间短路 |
-3dB 带宽 | 41MHz，支持中高频模拟信号路由 |
ESD 防护 | 人体模型 ESD ±8kV，提升现场抗静电能力 |
工作温度 | -40℃ ~ +125℃，工业宽温等级 |

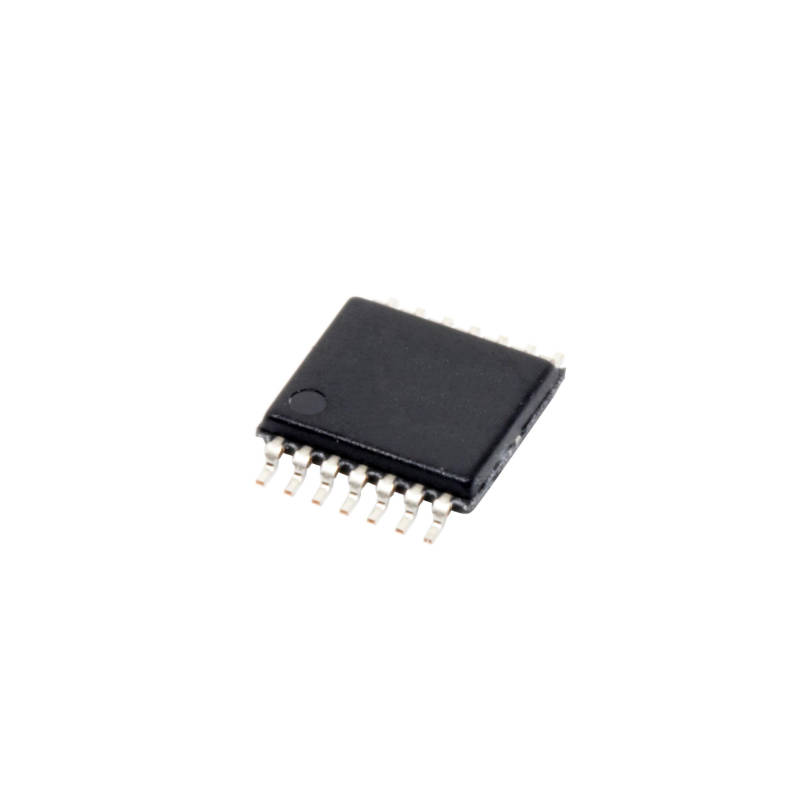

封装规格 | BRUZ：14 引脚 TSSOP；RL7：7 英寸卷带包装 |
三、型号后缀解读
- BRUZ：14 引脚 TSSOP 贴片封装，SMT 表面贴装；
- RL7：7 英寸卷带，卷带盘包装，适合自动化产线贴片量产。
四、核心特性解析
1. 闩锁免疫架构，高压工况高可靠性
芯片采用闩锁免疫工艺，即使输入信号超出电源轨、发生 ESD 冲击，也不会触发闩锁锁死，大幅提升工业现场浪涌、信号过冲场景下的设备可靠性，降低现场失效风险。最高支持 ±22V 模拟信号，适配工业变送器、高压传感器信号采集。
2. 超低关断漏电流、低电荷注入，保障精密测量
关断状态漏电流最大仅 1nA，减小通道间信号串扰；13pC 低电荷注入，通道切换时产生的电压毛刺很小，减少 ADC 采样误差，适合高精度数据采集系统。内置先开后合时序，切换过程不会造成两路信号短接。
3. 宽电压供电，支持单 / 双电源两种方案
支持单电源 9\44V 或双电源 ±4.5V\±22V 供电，模拟信号轨到轨处理，可兼容绝大多数工业模拟前端供电方案，简化系统电源设计。
4. 高带宽、高 ESD 防护，宽温稳定
41MHz 信号带宽，满足中高频测试信号切换；内置 ±8kV HBM ESD 防护，减少焊接、装配静电损坏；-40℃~+125℃工业宽温，在高低温环境下导通电阻、漏电流指标稳定。
5. 8 路独立 SPDT 通道，双向信号传输
8 组独立单刀双掷开关，每通道可独立控制；信号双向传输，模拟信号正反方向均可路由，适配信号源切换、反馈回路选通等应用。
五、芯片核心优势总结
- 闩锁免疫，高压信号过冲不会锁死芯片，工业现场可靠性大幅提升。
- ±22V 高压信号处理能力，适配工业高压传感、过程控制信号采集。
- 极低关断漏电流 + 低电荷注入，减少测量误差，适合精密采集。
- 先开后合时序，避免通道短路，保护后端采集电路。
- 工业宽温 + 高 ESD 防护，TSSOP 卷带封装，适合大批量 SMT 生产。
