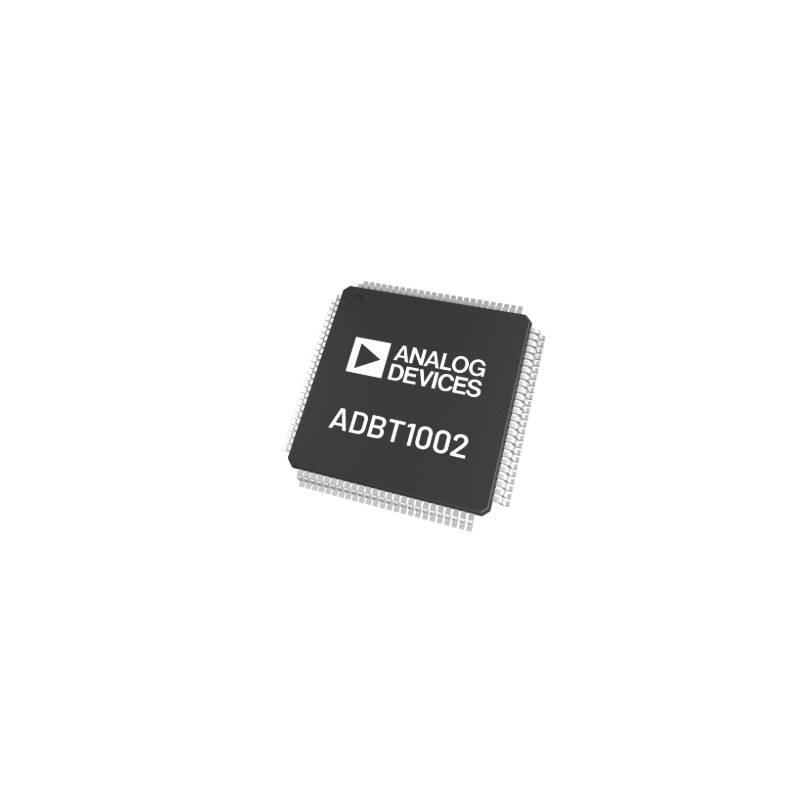

ADBT1002BSWZ‑RL 是 ADI 亚德诺面向电池化成、电池循环测试、充放电设备推出的高度集成 4 通道数字控制芯片，集成模拟前端 AFE、高精度电压 / 电流采集、可编程 PID 数字控制器与 PWM 发生器，单芯片完成电池充放电闭环控制，大幅减少外围器件数量、缩短电源系统开发周期，支持恒流 CC、恒压 CV 工作模式，适合带能量回收功能的高效率电池测试设备、电池化成产线设备、电池性能循环测试系统。
一、同类型电池测试控制器方案等级差异对比
对比维度 | 分立 MCU + 外部 ADC+PWM 方案 | 通用电源数字控制器 | ADBT1002BSWZ‑RL（本片） |
信号采集 | 需要额外搭建精密差分采样电路，BOM 器件多 | 仅基础电流电压采样，精度一般 | 片内集成 4 通道 AFE 差分采样，内置精密放大电路，同时采集电池电压与电流 |
控制环路 | MCU 软件实现 PID，实时性差，代码开发量大 | 单通道 PID，不支持电池化成时序指令集 | 硬件可编程 PID 闭环，内置专用时序指令引擎，支持 CC/CV 自动切换 |
PWM 功能 | 外部 PWM 外设，死区、频率需要软件处理 | PWM 通道数量少，无同步 / 多芯片均流 | 4 路 PWM 输出，62.5kHz~500kHz 可编程开关频率，支持死区补偿、多相、多芯片数字均流 |
时序控制 | 上位机全程下发指令，通信压力大 | 无专用序列器，需上位机持续干预 | 内置硬件序列器，支持手动 / 半自动 / 自动三种模式，可预加载充放电指令自动执行 |
保护与测温 | 外部比较器 + NTC，保护响应慢 | 基础过压过流保护，测温通道少 | 内置 OVP/OCP 保护，支持外部 NTC 测温 + 芯片内核测温，具备预充电防浪涌机制 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片定位 | 4 通道电池化成与测试专用数字控制器，集成 AFE+PID+PWM |
通道数量 | 4 路独立充放电控制通道，通道可并联扩容输出电流 |
PWM 分辨率 | 有效 14 位 PWM，输出占空比高精度控制 |
PWM 开关频率 | 62.5kHz ~ 500kHz，2 的幂次步进可调 |
死区时间 | 可编程死区补偿，0~992.2ns，分辨率 7.8125ns |
控制模式 | 恒流 CC、恒压 CV，支持 CC 转 CV 自动切换 |
设定点分辨率 | 15 位设定点精度，电流电压控制精度高 |
模拟前端 AFE | 电流采样固定增益 40 倍；电压采样固定增益 0.5 倍；12 位同步采样 ADC |
辅助 ADC | 8 通道 12 位辅助 ADC，可接 NTC 热敏电阻测温，支持母线电压前馈 |
内部基准 | 2.5V 内置电压基准，温漂 7~11ppm/℃，7μV rms 噪声 |
通信接口 | SPI 接口（3 线 / 4 线可选，最高 16MHz），支持硬件中断 HW_IRQ |
多机能力 | 支持多芯片同步、芯片间数字电流均分，多片并联扩展通道与功率 |
测温功能 | 外部 NTC 测温 + 芯片裸片内部温度监测 |
保护功能 | 输入输出浪涌保护、过压 OVP、过流 OCP、外部过温 OTP 保护 |
工作温度 | 0℃ ~ +85℃工业温度范围 |
封装规格 | LQFP_EP 100 引脚（BSWZ）；‑RL 代表卷带 SMT 量产包装 |
三、型号后缀解读
- BSWZ：100 引脚 LQFP_EP 封装，带裸露焊盘，散热性能优良，适合大功率控制应用，RoHS 合规；
- ‑RL：卷带包装，适配自动化 SMT 产线贴装。
四、核心特性解析
1. 4 通道集成 AFE 高精度采样，电池电压电流同步测量
每通道集成独立差分电流放大器（增益 40）与差分电压放大器（增益 0.5），搭配 12 位同步采样 ADC，精准采集电池电压、电流；支持库仑效率积分计算，用于电池容量评估，同时支持输出电容电压采样，实现预充电控制。
2. 硬件数字 PID 控制器，CC/CV 自动切换闭环控制
片内集成可编程 PID 环路滤波器，独立电流环、电压环控制；支持恒流、恒压两种充放电模式，可自动完成 CC 到 CV 模式切换；支持 DC 母线电压前馈，抑制母线波动对控制精度的影响；内置频谱分析功能，可做环路频率响应分析。
3. 可编程 PWM 发生器，灵活时序与多相并联
4 路 PWM 输出，频率 62.5kHz~500kHz 可调，支持同步 / 异步整流模式，可编程死区补偿；支持多相工作，单芯片内通道并联，也支持多片 ADBT1002 芯片级联，芯片间数字均流、时钟同步，提升总输出电流。
4. 内置硬件序列器，三种运行模式简化上位机开发
支持手动、半自动、自动三种指令执行模式。自动模式可预先把整套充放电指令存入片上存储器，芯片自主执行充放电时序，无需上位机实时下发指令；支持指令循环、斜率缓升缓降，限制充放电目标变化速率，抑制冲击。
5. 完善保护与测温，预充电抑制浪涌电流
集成过压 OVP、过流 OCP、过温 OTP、输入输出浪涌保护；可同时采集电池电压与输出电容电压，执行预充电操作，在接通电池前把输出电容预充至电池电位，消除接入瞬间大冲击电流；支持外部 NTC 热敏电阻测温 + 芯片内部裸片测温。
6. SPI 主机接口 + GUI 配置工具，快速开发调试
采用 3/4 线可选 SPI，最高 16MHz，带硬件中断，状态异常、指令完成时触发中断通知主机；配套图形化 GUI 工具，快速完成通道配置、PID 参数、安全阈值、指令序列编写；内置寄存器校验，提升系统可靠性，支持用户对电压电流采样做多点温度校准。
五、芯片核心优势总结
- 高度集成：单芯片集成 4 通道 AFE 采样、PID 数字环路、PWM 发生器，大幅简化 BOM，降低硬件 PCB 面积。
- 专用电池化成指令引擎：硬件序列器自动执行充放电流程，减少上位机实时运算压力，适合产线长时间循环测试。
- 灵活并联扩容：单芯片通道并联、多芯片级联数字均流，可灵活扩展输出功率，适配不同容量电池测试。
- 高精度闭环控制：可编程 PID、母线前馈，支持 CC/CV 平滑切换，满足电池化成、循环测试的高精度充放电需求。
- 完备安全保护：OVP/OCP/OTP、预充电防浪涌，支持内外测温，提升电池测试系统安全性。
- 量产友好：LQFP-EP 封装，卷带包装，配套 GUI 工具，支持多点温度校准，便于设备量产与调试。
