AD8422ARZ‑R7是ADI亚德诺单通道精密仪表放大器，外部单电阻设置增益1~1000倍，轨到轨输出，具备宽供电范围、低噪声、内置输入过压保护，静态功耗仅三百余微安。解决普通仪表放大器功耗高、供电电压受限、输入耐压不足、高源阻抗信号测量误差大的痛点，适配电桥压力称重传感器、工业变送器、便携式采集设备、高阻抗微弱差分信号调理场景。
一、同类型仪表放大器方案等级差异对比
| 对比维度 | 通用低成本仪表放大器 | 传统中功耗精密仪表放大器 | AD8422ARZ‑R7（本片） |
|---|---|---|---|
| 静态功耗 | mA 级大电流，不适合电池供电 | 1mA 左右，多通道整机功耗压力大 | 典型 330μA 微功耗，适配电池与多通道设备Analog Dev... |
| 供电范围 | 大多 ±2.5~±15V，单电源上限低 | 单电源最高 30V 以内，双电源受限 | 单电源 4.6‑36V；双电源 ±2.3V~±18V，高压系统友好Analog Dev... |
| 输入耐压保护 | 无内置过压保护，外部需增加防护电路 | 有限保护，超过电源即损坏 | 内置 40V 连续输入过压保护，抗现场浪涌干扰 |
| 增益设置 | 单电阻配置，部分型号增益上限低 | 单电阻配置，直流性能优秀 | 外接单电阻实现 1‑1000 倍连续增益可调，配置灵活 |
| 输出特性 | 非轨到轨输出，动态输出范围被压缩 | 非满摆幅输出，单电源下利用率低 | 轨到轨输出，最大化利用电源轨，提升输出动态范围Analog Dev... |
二、核心参数速览
| 参数项目 | 规格指标 + 通俗解读 |
|---|---|
| 芯片类型 | 单通道精密仪表放大器，轨到轨输出，外部电阻设置增益 |
| 增益范围 | 外接 RG 电阻配置，增益 G=1 ~ 1000 倍，适配不同幅值差分信号 |
| 带宽 | 2.2MHz（G=1），增益升高带宽随之下降 |
| 电压噪声密度 | 8nV/√Hz@1kHz，低噪声，微弱信号放大信噪比高Analog Dev... |
| 共模抑制比 CMRR | G=1000 时典型 146dB，强力抑制共模干扰噪声 |
| 输入偏置电流 | 最大 500pA，适配高阻抗源信号，减小源阻抗带来误差 |
| 供电条件 | 单电源 4.6V‑36V；双电源 ±2.3V~±18V；静态电流典型 330μAAnalog Dev... |
| 输入保护 | ±40V 连续输入过压保护，输入端可承受远高于电源的电压冲击 |
| 压摆率 | 0.8V/μs，满足中低速传感器信号放大需求 |
| 参考引脚 | REF 参考端，可施加电压调整输出直流偏移电平 |
| 工作温区 | ‑40℃ ~ +85℃工业温度范围Maxim... |

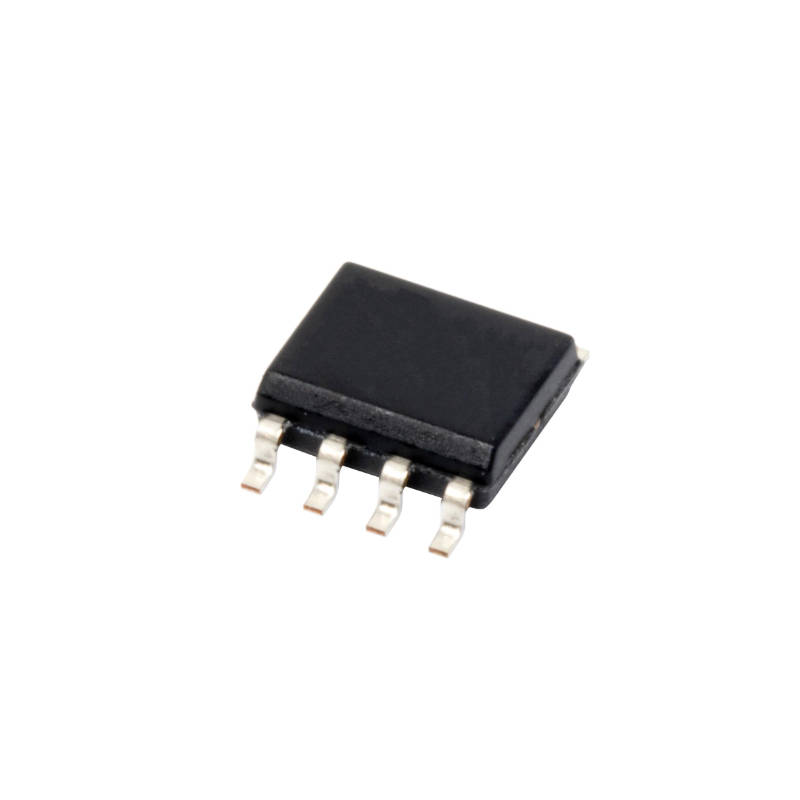

| 封装规格 | SOIC‑8（ARZ）；‑R7 代表 7 英寸卷带 SMT 量产包装Maxim... |
三、型号后缀解读
- A：A等级版本，工业温度‑40℃~+85℃，基础精度规格；
- RZ：SOIC‑8表贴无铅封装，行业通用8脚仪表放大器引脚定义；
- ‑R7：7英寸卷带盘装，适配自动化产线SMT批量贴装。
四、核心特性解析
1. 单电阻设置1‑1000倍增益，REF引脚支持输出电平偏移
仅需一只外部RG电阻即可配置增益，覆盖1至1000倍；REF参考引脚可输入直流电平，灵活调整输出共模点，适配单电源ADC采集。
2. 微功耗设计，超宽电压供电，兼顾单/双电源系统
典型330μA静态电流，功耗低适合电池供电与多路采集；支持最高36V单电源、±18V双电源，工业高压模拟系统无需额外降压。
3. 内置±40V输入过压保护，提升现场抗浪涌能力
输入端具备独立40V连续过压防护，差分输入可承受远高于芯片供电的浪涌，省去复杂外部防护电路，适合工业现场传感器接线。
4. 轨到轨输出，充分利用电源动态范围
输出实现轨到轨摆幅，单电源系统中可以最大化输出信号摆幅，避免信号动态被运放输出压降吃掉，提升ADC有效输入范围。
5. 低噪声、低偏置电流，适配电桥高阻抗传感器
8nV/√Hz低输入噪声，500pA极低输入偏置电流；惠斯通电桥、高阻抗传感器直接接入，源阻抗带来的附加误差小。
6. SOIC‑8工业封装，引脚兼容主流仪表放大器
‑40~+85℃工业宽温，SOIC‑8引脚兼容AD8221等经典仪表放大器，硬件可直接替换，适合变送器、测量设备量产落地。
五、芯片核心优势总结
- 增益灵活可调：单外部电阻实现1‑1000倍增益，REF引脚方便调整输出偏移电平。
- 微功耗宽电压：330μA低静态电流；支持4.6‑36V单电源、±2.3~±18V双电源。
- 内置过压防护：±40V连续输入保护，工业现场抗浪涌，简化外围防护BOM。
- 轨‑到‑轨输出：满摆幅输出，最大化信号动态，单电源采集场景收益明显。
- 低噪声低偏置：8nV/√Hz噪声、500pA偏置电流，适配电桥、高阻抗微弱差分信号。
- 通用工业封装：SOIC‑8卷带版本，引脚兼容，‑40~+85℃，适合变送器批量生产。
