AD7783BRUZ‑REEL7 是 ADI 亚德诺单通道 24 位 Σ‑Δ 模数转换器，无可编程寄存器，全部功能由外部硬件引脚配置，集成轨到轨输入缓冲、PGA、两路激励电流源；固定 19.79Hz 输出速率，同时实现 50Hz/60Hz 工频抑制，支持主 / 从 SPI 接口。解决传统寄存器型 ADC 固件开发繁琐、寄存器配置出错、调试复杂痛点，适合称重传感器、压力温度变送器、便携式低功耗工业测量设备。
一，同类型高精度 Σ‑Δ ADC 方案等级差异对比
| 对比维度 | 普通基础 Σ‑Δ ADC | 寄存器配置型 Σ‑Δ ADC（AD7124 系列） | AD7783BRUZ‑REEL7（本片） |
|---|---|---|---|
| 配置方式 | 软件寄存器配置，必须 MCU 下发参数 | 全部参数由寄存器设置，功能灵活 | 纯硬件引脚配置，无内部寄存器，上电直接工作，无需固件配置 |
| 输出速率 | 速率软件可配置，档位多 | 速率多档软件可调 | 固定 19.79Hz，硬件固定，同时 50/60Hz 抑制 |
| 激励电流源 | 大多需要外部激励源，BOM 增加 | 部分型号内置，软件开关控制 | 内置两路 200μA 激励电流源，引脚选择开关状态 |
| 开发工作量 | 需要编写寄存器初始化代码 | 寄存器多，配置代码量大，存在配置出错风险 | 无需初始化代码，SPI 仅读转换结果，固件极简 |
| 灵活性 | 增益、速率软件可修改，适配多场景 | 增益、速率、滤波可软件动态修改 | 增益仅 1/16 两档，速率固定，适合固定工况采集 |
二，核心参数速览
| 参数项目 | 规格指标 + 通俗解读 |
|---|---|
| 芯片类型 | 24 位 Σ‑Δ 模数转换器，引脚硬件配置，无可编程寄存器，集成 PGA、激励电流源 |
| 输入通道 | 单路全差分输入，PGA 硬件二档增益：1 倍 /16 倍 |
| 满量程输入 | 增益 1 倍：±2.56V；增益 16 倍：±160mV，适配大小差分信号 |
| 输出更新速率 | 固定 19.79Hz，同时 50Hz/60Hz 工频抑制，抗工业市电干扰 |
| 分辨率 | 24 位无失码；18.5 位峰‑峰值分辨率（增益 = 1）；16.5 位峰‑峰值分辨率（增益 = 16） |
| 模拟输入 | 内置轨到轨高阻抗输入缓冲，可直接接传感器信号 |
| 激励电流源 | 两路 200μA 电流源，引脚控制开启关闭，供桥传感器激励使用 |
| 数字接口 | 三线 SPI，主 / 从模式，SCLK 施密特输入，仅读取转换数据，无写寄存器操作 |
| 供电条件 | 单电源 2.7V‑5.5V；3V 供电典型电流 1.3mA；掉电模式典型 9μA，低功耗 |
| 参考输入 | 外部 2.5V 差分基准输入，无片内基准源 |
| 工作温区 | ‑40℃ ~ +85℃工业温度范围 |

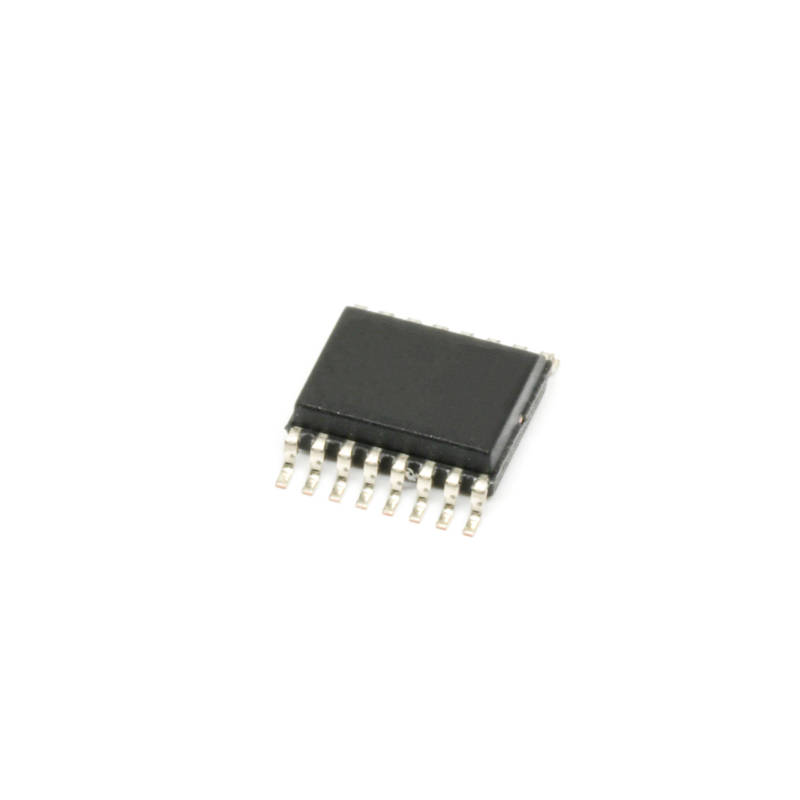

| 封装规格 | 16 引脚 TSSOP（BRUZ）；‑REEL7 为 7 英寸卷带 SMT 量产包装 |
三、型号后缀解读
- B：B 版本，工业温度规格，参数筛选满足‑40~+85℃完整工业温区；
- RUZ：16 引脚 TSSOP 表贴无铅封装；
- ‑REEL7：7 英寸卷带盘装，适配自动化 SMT 批量贴装。
四、核心特性解析
1. 引脚硬件配置，无内部寄存器，固件开发极简
无任何可写配置寄存器，增益、电流源全部由硬件引脚电平设置；上电直接进入采集状态，MCU 只需要读取转换结果，省去复杂初始化代码，规避寄存器配置异常风险。
2. 内置轨‑到‑轨缓冲与二档 PGA，适配差分传感器
集成高阻抗轨到轨输入缓冲，无需外部驱动运放；硬件可选 1 倍、16 倍两档 PGA，分别适配大电压差分信号与 mV 级微弱传感器信号。
3. 固定输出速率，硬件实现 50/60Hz 双工频抑制
固定 19.79Hz 更新速率，硬件滤波器同时抑制 50Hz 与 60Hz 干扰，工业电网干扰环境下，采集数据抖动小。
4. 集成两路 200μA 激励电流源，适配惠斯通电桥
片内集成两路 200μA 激励电流源，引脚控制通断，可直接给称重、压力电桥传感器提供激励，简化外围电路。
5. 三线 SPI 主从模式，低功耗支持掉电休眠
兼容 SPI/QSPI/DSP 接口，SCLK 施密特输入抗噪声；支持主从两种工作模式；正常模式 1.3mA，掉电模式仅 9μA，适合电池供电设备。
6. TSSOP‑16 工业封装，面向固定工况传感器采集
‑40℃~+85℃工业温度，TSSOP‑16 贴片封装；适合称重变送器、压力传感器、便携式测量，适合工况固定不需要动态修改参数的产品。
五、芯片核心优势总结
- 硬件引脚配置：无配置寄存器，上电直接工作，MCU 仅读取数据，固件极简。
- 集成缓冲 + PGA：内置轨‑到‑轨输入缓冲，硬件 1/16 倍增益，直接对接差分传感器。
- 硬件工频抑制：固定 19.79Hz 速率，同时抑制 50Hz/60Hz 市电干扰。
- 自带传感器激励源：两路 200μA 激励电流源，适配电桥类传感器，精简 BOM。
- 低功耗设计：3V 供电 1.3mA，支持 9μA 掉电模式，适配电池类便携设备。
- 工业 TSSOP‑16 封装：‑40~+85℃，卷带版本，适合变送器、称重压力类量产设备。
