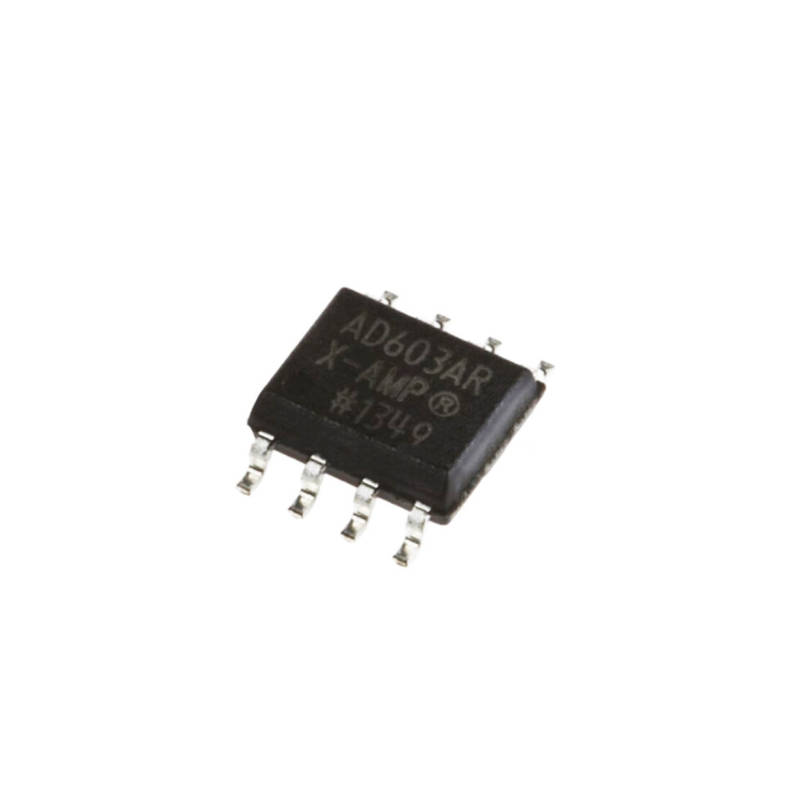

AD603ARZ是ADI亚德诺X‑AMP专利架构的电压控制可变增益放大器(VGA)，增益按dB线性变化，通过引脚或者外部电阻配置增益‑带宽组合，具备低噪声、高速响应特性；差分高阻抗增益控制端口，支持单端/差分直流电压连续调节增益，支持多器件级联拓展总增益动态范围。解决分立运放搭建AGC增益非线性、噪声高、调试复杂的痛点，适用于射频中频AGC接收机、视频增益调节、测试测量前端、超声设备、ADC量程动态扩展系统。
一、同类型可变增益放大器方案等级差异对比
| 对比维度 | 分立运放 + 模拟衰减器 VGA 方案 | 普通数字程控 PGA 放大器 | AD603ARZ（本片） |
|---|---|---|---|
| 增益控制方式 | 模拟电压控制，但增益为线性倍数，需要额外转换电路实现 dB 对数关系 | 数字总线步进档位调节，无法连续平滑调节增益 | 模拟直流电压直接控制，增益 dB 线性连续可调，无需对数转换电路 |
| 带宽特性 | 增益变化带宽同步变化，高增益模式带宽大幅跌落 | 带宽随增益档位变化，高频模式噪声性能恶化 | 选定增益范围后带宽几乎不随增益改变，系统频率特性稳定 |
| 调节响应速度 | RC 网络限制，增益切换响应为微秒到毫秒级，不适合高速 AGC | 受数字接口、寄存器时序影响，增益切换存在建立延迟 | 40dB 增益变化响应小于 1μs，适合高速闭环 AGC 环路 |
| 噪声性能 | 多级分立器件叠加，输入噪声较高，小信号灵敏度受限 | 增益档位最低档噪声较差，小信号输入信噪比损失大 | 输入噪声密度 1.3nV/√Hz，低噪声，适合微弱信号放大接收 |
| 硬件开发难度 | 对数转换、温度补偿电路复杂，多器件参数一致性调试工作量大 | 需要 MCU/DAC 配合，无法直接由模拟检波电压驱动 AGC 环路 | 直接接检波输出电压即可构成 AGC，可引脚 / 电阻配置增益带宽，简化模拟闭环设计 |
二、核心参数速览
| 参数项目 | 规格指标 + 通俗解读 |
|---|---|
| 芯片类型 | X‑AMP 架构电压控制可变增益放大器 VGA，dB 线性连续增益调节 |
| 增益‑带宽模式 | 90MHz 带宽：‑11dB ~ +31dB；9MHz 带宽：+9dB ~ +51dB；外接电阻设置中间增益‑带宽组合 |
| 增益控制特性 | 25mV/dB，dB 线性；增益精度典型 ±0.5dB；40dB 变化建立时间＜1μs |
| 噪声指标 | 输入参考噪声谱密度 1.3nV/√Hz，微弱小信号放大能力强 |
| 增益控制接口 | 差分高阻抗 50MΩ 控制端口，支持差分、单端正、单端负控制电压，输入偏置 200nA |
| 压摆率与驱动 | 压摆率 275V/μs；可低至 100Ω 负载驱动；500Ω 负载输出幅度 ±2.5V 峰值 |
| 供电条件 | 推荐双电源 ±5V；范围 ±4.75V ~ ±6.3V；静态电流典型 12.5mA，功耗 125mW |
| 级联能力 | 支持多颗芯片级联拓展总增益，可配置增益偏置优化系统信噪比 |
| 工作温区 | ‑40℃ ~ +85℃工业温度范围 |
| 封装规格 | SOIC‑8（ARZ）表贴封装；REEL7 为 7 英寸卷带包装，SMT 贴片量产 |
三、型号后缀解读
- A：器件A版本，工业温度等级‑40℃~+85℃；
- RZ：SOIC‑8 表贴无铅封装；
四、核心特性解析
1. X‑AMP专利架构，dB线性增益，带宽独立于增益设置
内部采用R‑2R可变衰减器+固定增益放大器架构，选定配置后带宽基本不受增益影响；通过引脚短接或外接单颗电阻即可配置增益与带宽，适配不同频率应用。
2. 差分高阻抗增益控制端口，多种电压控制模式
50MΩ高阻抗差分控制接口，支持差分、单端正/负电压驱动，25mV/dB控制比例；可直接接入检波电压搭建模拟AGC，无需MCU与DAC参与。
3. 低噪声高速响应，适合闭环自动增益控制环路
输入噪声1.3nV/√Hz，40dB增益切换建立时间小于1μs；增益精度±0.5dB，温漂与电源漂移小，保障AGC环路稳定工作。
4. 强驱动可级联，扩展信号动态范围
压摆率275V/μs，最低可驱动100Ω负载；支持多片级联实现80dB以上调节范围，可配置增益偏移，适用于大动态接收前端。
5. 灵活的增益‑带宽配置，单电阻自定义中间档位
提供90MHz、9MHz两种标准模式，外接电阻可自定义增益‑带宽组合，硬件直接配置，无需修改固件。
6. SOIC‑8工业宽温封装，面向通信、仪器类信号调理
‑40℃~+85℃工业温度，SOIC‑8小封装，适用于射频接收机、超声、测试测量、ADC量程扩展，支持样机与批量生产。
五、芯片核心优势总结
- X‑AMP压控VGA：dB线性连续增益调节，选定配置后带宽基本不随增益变化。
- 灵活增益带宽配置：引脚或单颗外部电阻，可设置多组增益‑带宽组合，最高90MHz。
- 低噪声高速AGC能力：1.3nV/√Hz噪声密度，40dB变化＜1μs，可纯模拟搭建闭环AGC。
- 多模式增益控制接口：差分高阻抗端口，支持差分、单端正、单端负电压驱动。
- 支持级联扩展：多颗级联获得更大总增益动态范围，优化接收系统信噪比。
