MAX4622ESE+T是ADI（原Maxim）iCMOS工艺打造的高性能双路单刀双掷（SPDT）模拟开关，专为低失真精密信号切换、高压模拟链路、ATE测试设备、音频路由、工业采集前端设计。芯片具备最大5Ω极致低导通电阻、0.5Ω超高通道匹配精度、先开后合防短路架构、高低温极低漏电流、单/双高压宽域供电能力，搭配高速纳秒级切换、低电荷注入特性。彻底解决普通模拟开关内阻大、通道一致性差、信号失真高、高温漏电漂移严重、切换串扰短路的量产痛点，可完美替代传统机械继电器，实现小型化、高可靠、高速化的模拟信号切换方案。
一、同类型模拟开关方案等级差异对比
对比维度 | 普通通用模拟开关 | 常规高精度模拟开关 | MAX4622ESE+T（本片） |
导通电阻Ron | 普遍20Ω以上，信号压降损耗大，小信号易失真衰减 | 10~15Ω内阻，低阻抗场景精度余量不足 | 典型3Ω、最大5Ω超低内阻，全信号区间阻抗平坦，损耗极低 |
通道匹配精度 | 通道阻抗偏差大，多路切换增益不一致，需软件校准补偿 | 通道匹配误差1~2Ω，批量一致性一般 | 最大0.5Ω极致通道匹配，双路信号增益高度统一，免校准 |
切换安全机制 | 无时序保护，切换瞬间两路导通，易造成信号短路、链路损坏 | 基础时序防护，高压工况切换容错性不足 | 硬件先开后合架构，彻底杜绝切换串扰与短路风险，链路安全可靠 |
高低温漏电流 | 高温漏电流激增，基线漂移严重，采样精度大幅下降 | 常温漏电可控，85℃高温漏电误差明显超标 | 25℃仅500pA、85℃严控5nA超低漏电，全温区基线稳定无漂移 |
供电适配能力 | 仅低压单电源，无法适配高压、正负双极性模拟系统 | 供电范围窄，高压模拟链路适配受限 | 单电源4.5~36V/双电源±4.5~±18V超宽域供电，适配高低压、正负信号 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片类型 | 双路独立SPDT单刀双掷模拟开关，iCMOS工业级精密切换架构 |
导通电阻Ron | 典型3Ω、最大5Ω超低内阻，全信号幅值区间阻抗平坦无波动 |
通道匹配精度 | 通道间内阻偏差最大0.5Ω，双路信号传输一致性极佳 |
供电电压范围 | 单电源4.5V~36V / 双电源±4.5V~±18V，兼容高低压、正负模拟系统 |
开关时序特性 | Ton≤250ns、Toff≤200ns纳秒级高速切换，适配高频巡检场景 |
漏电流指标 | 25℃低至500pA，85℃高温严格控制在5nA以内，全温区低漏电 |
电荷注入 | 480pC低电荷注入，切换无明显尖峰噪声，信号失真极低 |
切换机制 | 先开后合时序控制，彻底规避通道切换短路、串扰风险 |
信号轨压特性 | 轨对轨信号处理，可满幅传输模拟信号，无幅值压缩损耗 |
工作温区 | -40℃～+85℃工业宽温，全温区电性参数稳定无劣化漂移 |

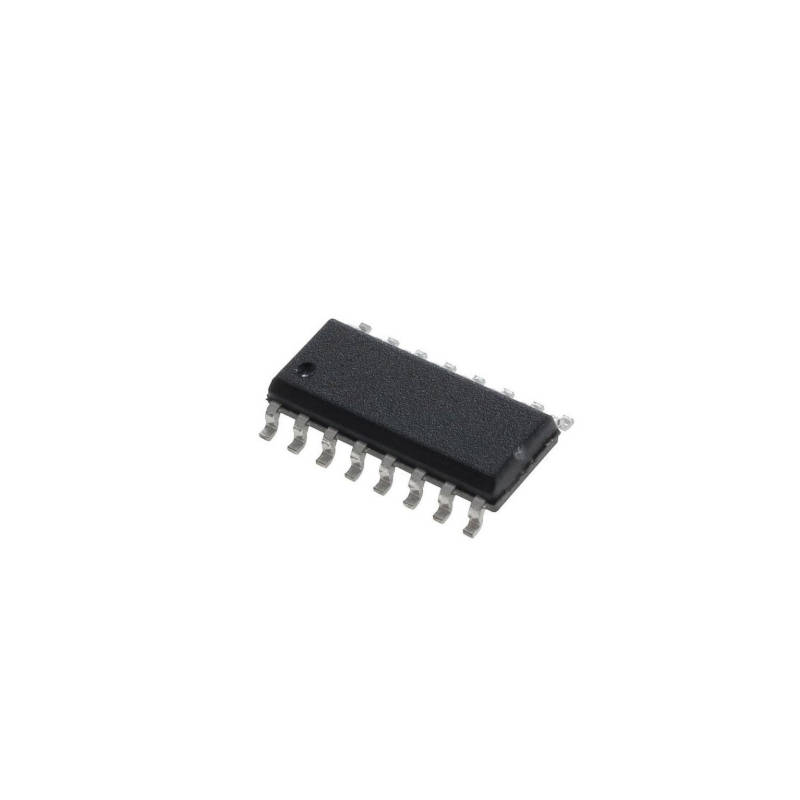

封装规格 | 16引脚SOIC宽体贴片封装，T卷带量产规格，适配SMT批量生产 |
三、型号后缀解读
- E：工业级宽温版本，拓展高低温工作区间，严控高温漏电流、阻抗温漂参数，适配工控严苛工况。
- SE：标准16脚宽体SOIC封装，引脚间距规范、绝缘性能优异，PCB布线便捷，通用性极强。
- +：原厂高品质筛选等级，全参数严格质检，降低批量离散性，保障长期工作可靠性。
- T：标准卷带盘装量产规格，适配全自动SMT贴片产线，适合规模化批量生产落地。
四、核心特性解析
1. 5Ω超低平坦内阻，极致低失真信号传输
基于iCMOS工艺打造，导通电阻低至3Ω（最大5Ω），且全信号区间内阻平坦、阻值稳定。相比常规模拟开关，信号传输损耗与波形畸变极低，可满足精密采样、音频链路、微弱传感信号的低失真切换需求。
2. 0.5Ω超高通道匹配，双路传输高度一致
双通道内阻最大匹配误差仅0.5Ω，通道一致性优异。多路、差分信号切换时增益与损耗高度统一，无需软件逐路校准，有效提升多通道采集系统的采样精度与批量一致性。
3. 先开后合硬件时序，杜绝切换短路风险
内置硬件先开后合时序逻辑，切换时先断后通，彻底规避通道瞬时导通引发的信号短路、电源倒灌与链路串扰问题，大幅提升高压模拟切换系统的运行安全性与稳定性。
4. 全温区超低漏电流，高温工况基线稳定
全温区漏电流控制优异，25℃低至500pA，85℃高温仅5nA。有效抑制高温工况下的基线漂移与零点偏移，关断隔离度高、无隐性串扰，保障高精度采样与微弱信号长期检测稳定。
5. 超宽域高低压供电，正负信号全适配
支持4.5~36V单高压、±4.5~±18V双极性宽域供电，适配各类工业高压、正负模拟系统。搭配轨对轨满幅信号传输，无幅值压缩与信号截断，场景兼容性极强。
6. 高速切换+工业级高可靠，替代机械继电器
具备250ns/200ns纳秒级高速切换能力，响应速度远优于机械继电器，适配高频巡检与高速ATE测试场景。无机械触点磨损、寿命高、体积小巧，可直接替代小型继电器，工业宽温性能稳定，适合规模化量产落地。
五、芯片核心优势总结
- 超低内阻低失真：最大5Ω平坦导通电阻，信号损耗极小，全幅值区间传输无畸变。
- 超高通道一致性：0.5Ω极致通道匹配误差，双路信号增益统一，免复杂校准。
- 安全防短路切换：先开后合硬件时序，彻底杜绝通道串扰与瞬时短路风险。
- 全温区高稳定：高低温超低漏电流，基线无漂移，长期采样精度可靠。
- 宽压全场景适配：高低压/正负双模式供电，轨对轨传输，兼容各类模拟系统。
- 替代继电器易量产：高速无机械损耗、工业宽温稳定、标准封装，适配精密设备规模化落地。
