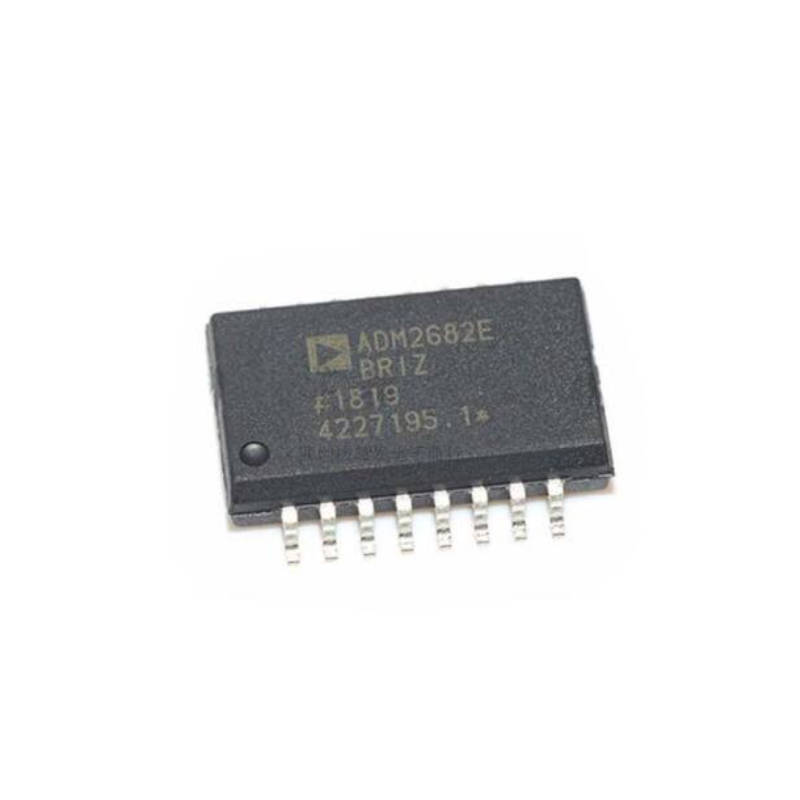

ADM2682EBRIZ‑RL7是ADI亚德诺iCoupler磁隔离系列一体化隔离RS‑485收发器，片内集成信号隔离与隔离电源，半双工RS485总线架构，主打5kVrms高隔离耐压、高共模抗干扰、总线失效安全、宽温工业级性能，单芯片实现完整隔离RS485接口，省去外置隔离电源与独立光耦器件，解决工业现场地环路干扰、浪涌冲击、高低压系统电位差损坏后端MCU的量产痛点，广泛用于PLC、工业自动化、现场总线、电力监测、仪器仪表等强干扰工况下的隔离串口通信场景。
一、同类型隔离RS485方案等级差异对比
对比维度 | 光耦+外置电源隔离方案 | 普通集成隔离RS485 | ADM2682EBRIZ‑RL7（本片） |
隔离实现方式 | 光耦+独立隔离电源，外围器件多，PCB占用面积大，调试复杂 | 磁隔离，部分型号需要外部隔离电源，外围仍有较多配套元件 | iCoupler一体化，信号+isoPower隔离电源全部片内集成，外围极简 |
隔离耐压等级 | 常规2.5kVrms，高压强干扰场景隔离余量不足 | 多为2.5kV‑3kVrms，高压隔离防护能力有限 | 5kVrms增强隔离耐压，绝缘等级更高，适配高压浮地、强浪涌现场 |
共模抗扰能力 | 光耦共模瞬态抑制差，地环路噪声容易造成通信丢包、误码 | CMTI中等，强脉冲干扰下存在通信出错风险 | 高CMTI共模瞬态抗扰，抑制地环路与脉冲干扰，通信稳定低误码 |
总线容错特性 | 无失效安全，总线空闲、断线时输出状态不确定，容易死机 | 部分具备失效安全，保护逻辑简单，故障覆盖不全 | 完备总线失效安全，总线开路/短路/空闲，输出默认高电平，避免主机死机 |
量产与可靠性 | 器件多，BOM成本高，光耦老化会带来长期性能衰减 | 器件精简，但隔离耐压偏低，高压工况安全余量不足 | 磁隔离无老化问题，5kVrms高绝缘，工业宽温，批量一致性好，落地简单 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片类型 | iCoupler一体化隔离半双工RS‑485收发器，内置隔离DC‑DC电源 |
隔离耐压 | 5000Vrms增强绝缘隔离，可隔离高低压地电位差，保护本地侧电路不受损坏 |
通信速率 | 最高500kbps，满足绝大多数工业RS485总线通信速率需求 |
总线节点数 | 最多支持256个总线节点，多设备组网能力强 |
总线保护 | 输出短路保护、ESD防护，总线故障不会烧毁芯片 |
失效安全 | 总线开路、短路、空闲状态接收器输出高电平，防止MCU串口死机 |
供电输入 | 3.3V / 5V单电源供电，无需外部隔离电源，简化电源设计 |
共模电压范围 | ‑7V～+12V宽共模输入，适应工业现场巨大地电位偏移 |
共模瞬态抗扰 | 高CMTI，抑制地环路脉冲干扰，降低通信误码概率 |
工作温区 | ‑40℃～+125℃工业宽温，高低温下隔离与通信性能稳定 |
封装与出货 | 16引脚SOIC‑WB宽体隔离封装，RL7卷带，适配SMT全自动贴片量产 |
三、型号后缀解读
- E：增强型版本，提升隔离相关可靠性指标，强化ESD与浪涌耐受，适配严苛工业现场。
- B：产品迭代版本，优化内部isoPower隔离电源，降低辐射干扰，提升长期稳定性。
- RIZ：SOIC‑WB宽体隔离封装，引脚之间增大隔离间隙，满足5kVrms绝缘安全要求。
- RL7：卷带盘装量产规格，适配产线自动贴装，适合大批量项目。
四、核心特性解析
1. iCoupler磁隔离+片内isoPower，单芯片完整隔离方案
ADM2682将数字信号隔离与隔离DC‑DC电源全部集成于单颗芯片，不再需要外置光耦、隔离电源模块，大幅减少外围器件数量，缩小PCB面积。磁隔离相比光耦不存在器件老化衰减问题，长期运行隔离性能稳定，降低后期设备维护风险，简化隔离RS485硬件设计难度。
2. 5kVrms高隔离耐压，抵御地电位差与高压冲击
5000Vrms绝缘隔离等级，适合工业、电力设备本地主控与远端总线之间存在巨大地电位差的场景，把总线侧浪涌、高压干扰隔离在外，保护MCU与本地电路不受击穿损坏。搭配SOIC‑WB宽体封装，物理爬电距离满足高压隔离安全规范。
3. 强共模抗扰，恶劣现场通信低误码
具备宽共模输入电压范围与高共模瞬态抗扰能力，面对工业现场电机启停、继电器开合带来的地环路脉冲噪声，可以有效抑制干扰，减少通信丢包、乱码问题，保障远距离总线数据传输可靠性。
4. 完备总线失效安全保护，避免串口死机
内置失效安全逻辑，当总线开路、短路、总线空闲无驱动时，接收器输出固定高电平，防止MCU串口出现随机乱码、程序死机。同时集成总线短路保护、ESD防护，外部总线故障不会直接损毁芯片，提升设备现场容错能力。支持256节点组网，满足多设备总线组网需求。
5. 工业宽温高可靠，量产落地便捷
‑40℃~+125℃完整工业温度区间，全温区隔离、电源、收发器性能稳定。支持3.3V/5V主流系统供电，外围电路简单；卷带宽体封装，工艺成熟，批量参数离散性小，非常适合PLC、电力监测、工业仪器等规模化量产项目。
五、芯片核心优势总结
- 单芯片一体化隔离：iCoupler+isoPower片内集成，省去光耦与外部隔离电源，BOM与PCB大幅精简。
- 5kVrms高隔离耐压：增强绝缘等级，隔离地电位差，保护本地电路免受高压浪涌损伤。
- 强抗干扰通信：宽共模电压、高CMTI抗扰，工业恶劣环境下通信误码率低。
- 完善总线容错：失效安全输出+短路保护，总线异常防止串口死机，现场容错能力强。
- 多节点组网：支持256节点，适配大型RS485总线组网应用。
- 工业级易量产：‑40~+125℃宽温，宽体隔离卷带封装，批量一致性好，落地简单。
