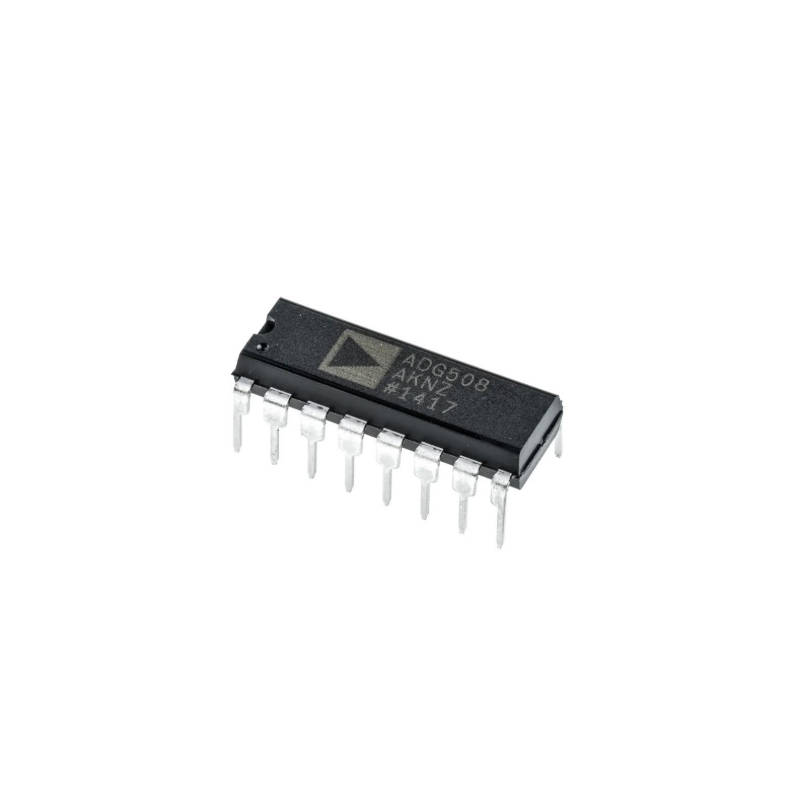

ADG508AKNZ,高速低泄漏8选1单通道CMOS精密模拟多路复用器

型号: ADG508AKNZ

--- 产品参数 ---

  • 产品型号 ADG508AKNZ
  • 产品类型 模拟开关
  • 品牌 Analog Devices

--- 数据手册 ---

--- 产品详情 ---

ADG508AKNZ

       ADG508AKNZ是ADI亚德诺工业级高精度CMOS模拟多路复用器,为8选1单通道SP8T信号切换架构,专为精密模拟采样、多通道传感器轮换采集、仪器程控信号切换场景设计。支持单/双宽电压供电,具备极速300ns开关响应、超低关断漏电流、极低电荷注入、优异通道匹配度与平坦导通电阻特性。完美解决普通多路开关切换速度慢、通道一致性差、信号失真大、漏电流高、干扰串扰严重的量产痛点,广泛用于工业多通道数据采集、精密仪器扫描、医疗信号采集、高阻传感器多路切换、程控模拟信号路由等高精度、高稳定性信号切换场景。



一、同类型模拟多路开关方案等级差异对比

对比维度

普通通用多路模拟开关

常规工业8选1多路器

ADG508AKNZ(本片)

开关速度

切换速度普遍1~2μs,响应滞后大,无法适配高速连续扫描采集

开关速度500ns~1μs,高速扫描余量不足,通道切换刷新率受限

300ns极速开通/关断时间,高速轮换扫描无滞后,采集刷新率上限高

漏电流性能

关断漏电流数十nA,高阻传感器信号易衰减,测量误差大

漏电流数nA级别,长期采样存在微小漂移,精密场景精度不足

典型20pA超低关断漏电流,近乎零漏电,高阻信号采集无衰减、无漂移

通道一致性

通道电阻差异大,信号增益不一致,多通道采样偏差明显

通道匹配度一般,高低压工况导通电阻波动大,易引入失真

15Ω优异通道匹配度+超平坦导通电阻,多通道信号损耗高度一致

信号失真特性

电荷注入大、结电容高,切换瞬间波形畸变、尖峰干扰明显

电荷注入控制一般,高速切换时杂散干扰影响采样精度

4pC超低电荷注入+极低寄生电容,切换无尖峰、波形保真度极高

量产适配性

参数离散性大,温漂明显,多通道校准繁琐,批量一致性差

常规稳定性,严苛高低温工况漏电、失真参数略有劣化

工业宽温稳定,参数一致性高,无需逐通道校准,量产落地简单高效

二、核心参数速览

参数项目

规格指标 + 通俗解读

芯片类型

8选1单通道SP8T CMOS精密模拟多路复用器,多通道模拟信号切换专用

通道架构

8路模拟输入、单路公共输出,单端信号轮换采集架构

开关速度

Ton/Toff最大300ns极速切换,高速多通道扫描无延迟、无丢帧

导通电阻

典型300Ω低导通电阻,通道间匹配度15Ω,信号传输损耗极低且一致性高

关断漏电流

典型20pA超微漏电流,关断通道几乎无信号泄漏,杜绝通道串扰

电荷注入

典型4pC超低电荷注入,切换瞬态干扰极小,采样波形无畸变

寄生电容

关断源极电容5pF、漏极电容22pF,高频特性优异,信号衰减小

供电范围

单电源10.8V~16.5V / 双电源±10.8V~±16.5V,适配工业标准±15V模拟系统

逻辑兼容性

兼容TTL/CMOS逻辑电平,可直接对接主流MCU、FPGA控制引脚

功耗特性

最大28mW超低静态功耗,长期连续工作发热极低、稳定性强

工作温区

-40℃~+85℃工业宽温,全温区漏电、电阻、速度参数稳定无劣化

封装规格

16引脚PDIP直插封装,引脚定义标准,调试焊接便捷,通用性极强

三、型号后缀解读

  • A:性能增强迭代版本,优化导通电阻平坦度、降低电荷注入与温漂,全工况信号保真度与稳定性优于基础版,适配精密测量场景。
  • K:工业级精度筛选等级,严格管控通道匹配度、漏电流、开关速度核心参数,批量参数离散性极小,量产一致性高。
  • NZ:16引脚PDIP标准直插封装,通孔焊接工艺,适配实验调试、工装设备、传统工控板设计,焊接简单、适配性广。



四、核心特性解析

1. 300ns极速切换,适配高速多通道扫描采集

ADG508AKNZ采用高速CMOS工艺,开通、关断延时均控制在300ns以内,相较于普通多路开关速度提升数倍,可支撑高频次、快轮换的8通道连续扫描采集。彻底解决低速多路器切换滞后、刷新率不足导致的高速采样丢点、数据错位问题,适配动态信号监测、高频多路巡检等对切换速度严苛的场景。

2. 20pA超微漏电流,高阻信号无损采集

芯片关断通道漏电流低至20pA,达到pA级超低漏电水平,几乎无信号泄漏与通道串扰。针对压电、光电、高阻温度传感器等高内阻信号源,可彻底规避常规开关nA级漏电导致的信号衰减、零点漂移、通道互扰问题,长时间采样数据稳定无漂移,是精密微弱多路信号采集的核心优选。

3. 高一致性低损耗通道,信号传输零失真

本片拥有300Ω典型低导通电阻,且通道间电阻匹配度高达15Ω,同时导通电阻随信号电压变化平坦度极佳,8路通道信号损耗高度一致,不会出现多通道采样增益偏差。搭配4pC超低电荷注入与极低寄生电容,通道切换瞬间无尖峰干扰、无波形畸变,模拟信号还原纯净度极高,有效保障多通道采样精度一致性。

4. 宽压兼容+低功耗,系统适配性极强

支持单15V、双±15V工业主流模拟供电架构,电压余量充足,抗电源波动能力强;最大28mW超低静态功耗,长期连续运行发热极低,不会因积热导致参数漂移。同时兼容TTL/CMOS通用逻辑电平,可直接与各类主控芯片对接,无需额外电平转换电路,极简外围设计、降低调试门槛。

5. 工业级宽温稳定,量产可靠性优异

覆盖-40℃~+85℃完整工业温区,全温域内开关速度、漏电流、导通电阻、电荷注入参数无明显劣化,高低温工况下多通道采样一致性稳定。PDIP直插封装工艺成熟、抗震动、耐温性强,适配工业现场、医疗设备、精密仪器等长期不间断运行的量产场景,批量参数离散性小、可靠性高。



五、芯片核心优势总结

  • 极速切换响应:300ns超快速开关延时,支撑高频多通道扫描,高速采集无滞后、无丢点。
  • 极致低漏低串扰:20pA超微关断漏电流,杜绝通道串扰与高阻信号衰减,采样精度高。
  • 高保真低失真:4pC超低电荷注入+平坦导通电阻,切换无畸变,多通道一致性优异。
  • 宽压低耗稳定:工业±15V标准供电适配,微功耗低发热,长期运行参数稳定。
  • 极简适配设计:TTL/CMOS通用逻辑,无需电平转换,外围电路精简,调试便捷。
