AD7626BCPZ-RL7是ADI亚德诺PulSAR系列工业级高速逐次逼近型（SAR）模数转换器，专为高速、高线性、低噪声、零延迟精密数据采集场景设计。搭载16位物理无损分辨率、10MSPS超高吞吐速率、纯差分模拟输入架构，支持双极性信号采集，集成灵活基准电压方案与高速LVDS串行接口。具备91.5dB高信噪比、±0.45LSB超低积分非线性、无流水线转换延迟、优异动态谐波性能，彻底解决普通高速ADC延迟高、线性度差、噪声底高、接口速率不足、量产一致性弱的行业痛点，广泛用于高精度仪器仪表、高速数据采集卡、工业闭环控制、医疗影像、频谱分析、电力精密监测等高端模拟信号采样场景。
一、同类型高速ADC方案等级差异对比
对比维度 | 普通流水线高速ADC | 入门级16位SAR ADC | AD7626BCPZ-RL7（本片） |
转换延迟特性 | 多级流水线架构，存在固定转换延迟，无法用于实时闭环控制场景 | SAR零延迟架构，但采样速率普遍低于5MSPS，高速采集能力不足 | 纯SAR零流水线延迟，10MSPS高速吞吐，兼顾实时性与高速采样能力，适配闭环高速测控 |
精度与线性度 | 流水线结构量化误差大，INL普遍±1~±2LSB，采样阶梯失真明显 | 基础线性度，INL多为±0.8LSB以上，高精度测量场景余量不足 | ±0.45LSB超低INL、±0.35LSB超低DNL，16位无失码，采样线性度极致优异 |
动态噪声性能 | 信噪比偏低，高频谐波失真大，微弱信号采样分辨能力弱 | SNR普遍85dB以内，底噪偏高，小信号采样精度受限 | 91.5dB超高信噪比，极低底噪、低谐波失真，微弱差分信号采样分辨力极强 |
接口与传输速率 | 多为并行接口，布线繁琐、干扰大，高速串行带宽不足 | 普通SPI串行接口，速率瓶颈大，无法匹配10MSPS全速吞吐 | 高速差分LVDS串行接口，抗干扰强、传输带宽充足，完美匹配全速采样速率 |
量产适配性 | 结构复杂、功耗高、温漂大，长期采样一致性差 | 速率偏低，高端高速采集场景无法适配，性能余量不足 | 低功耗高稳定架构，工业级温区，出厂精准校准，批量采样一致性优异 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
芯片类型 | 16位高速SAR逐次逼近型差分输入模数转换器（ADC），零延迟精密高速采样专用 |
采样分辨率 | 16位物理无损分辨率，4096级精细采样档位，信号还原精度极高，全程无失码 |
最高吞吐速率 | 10MSPS超高采样速率，毫秒级高速连续采样，适配高频动态信号采集 |
线性度精度 | INL±0.45LSB、DNL±0.35LSB，行业顶尖线性度，采样曲线平滑无畸变、无跳变 |
动态性能 | 信噪比SNR=91.5dB，极低噪声底，微弱模拟信号识别能力强，信号纯度高 |
输入架构 | 单通道全差分模拟输入，支持双极性信号采集，抗共模干扰能力极强 |
转换延迟 | 零流水线转换延迟，即时采样即时输出，适配高速实时闭环控制系统 |
通信接口 | 高速差分LVDS串行接口，抗干扰、速率高，匹配全速采样传输需求 |
功耗特性 | 典型工作功耗136mW，高速采样工况下功耗控制优异，发热低、稳定性强 |
基准方案 | 支持内置/外置基准电压灵活配置，适配不同精度与温漂设计需求 |
供电范围 | 2.5V~5.0V宽压供电，兼容主流工业与仪器电源架构 |
工作温区 | -40℃～+85℃工业宽温，全温区精度与动态性能无明显衰减 |

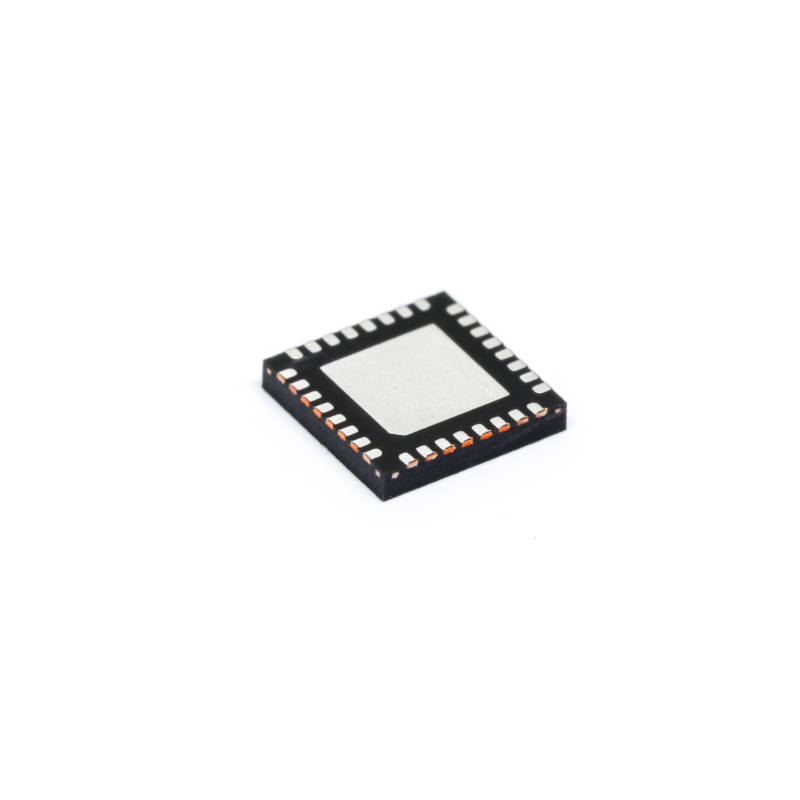

封装与出货 | 32引脚LFCSP微型封装（5×5mm）带裸露焊盘，RL7卷带量产包装，适配SMT自动化贴片 |
三、型号后缀解读
- B：性能优化版本，升级线性度与温漂特性，严格管控高低温采样误差，全工况精度稳定性优于标准版。
- CPZ：32引脚LFCSP裸露焊盘微型封装，散热性能优异，高速采样工况下不易积热，保障长期运行精度稳定，适配高密度PCB布局。
- RL7：标准工业卷带量产包装，适配全自动SMT贴片产线，批次参数一致性高，满足高端设备规模化批量出货需求。
四、核心特性解析
1. 10MSPS高速零延迟SAR架构，实时采样无滞后
AD7626采用ADI自研PulSAR逐次逼近架构，摒弃流水线ADC的固定延迟缺陷，实现真正零转换延迟，采样结果即时输出。突破传统SAR ADC速率瓶颈，实现10MSPS全速连续采样，兼顾SAR架构高精准、低失真、零延迟的优势与流水线ADC的高速吞吐能力，完美适配高速动态信号采集、实时闭环调控、瞬时信号捕捉等高实时性场景。
2. 超高线性无损采样，信号还原极致精准
搭载16位物理无损分辨率，全程无失码设计，配合±0.45LSB超低积分非线性、±0.35LSB超低微分非线性，采样阶梯平滑无跳变、无畸变、无回差。出厂高精度校准，无需人工二次调校即可实现超高保真信号还原，有效规避普通ADC采样失真、数据偏移问题，满足仪器校准、精密测量、频谱分析等对数据真实性严苛的需求。
3. 高信噪比差分输入，抗干扰弱信号采集强
采用纯差分模拟输入架构，具备极强共模干扰抑制能力，适配工业复杂电磁环境；高达91.5dB的超高信噪比，大幅压低采样底噪，可精准分辨微弱小幅值模拟信号，有效提升小信号测量精度与动态范围。双极性信号采集能力，可直接适配正负模拟电压输入，无需额外信号调理电路，精简前端模拟架构。
4. 高速LVDS差分接口，高速传输稳定可靠
配置专用高速差分LVDS串行数据接口，相较于传统SPI并行接口，具备传输速率高、抗干扰能力强、信号衰减小、布线简洁的优势，可完美匹配10MSPS全速采样的数据吞吐带宽，杜绝高速采样数据丢包、错位、失真问题，保障高速连续采集场景下的数据完整性与稳定性。
5. 灵活配置+工业级高可靠，量产适配性强
支持内置/外置基准电压双模式配置，可根据产品精度、温漂、成本需求灵活选型，适配多场景设计迭代；5×5mm微型LFCSP裸露焊盘封装，散热优异，高速工况温升低；-40℃~+85℃工业宽温稳定工作，全温区线性度、信噪比、采样速率无明显衰减，长期连续运行一致性优异，适配高端工业设备、精密仪器规模化量产。
五、芯片核心优势总结
- 高速零延迟采样：10MSPS全速吞吐+SAR零延迟架构，兼顾高速与实时性，适配闭环高速测控。
- 超高精准无损采集：16位无失码+超低线性度误差，信号还原保真度极致优异。
- 低噪高动态性能：91.5dB高信噪比+差分抗干扰架构，微弱信号识别能力突出。
- 高速稳定传输：LVDS差分高速接口，带宽充足、抗干扰强，杜绝高速数据异常。
- 灵活极简设计：基准可配、双极性输入、无需复杂调理电路，降低硬件设计门槛。
