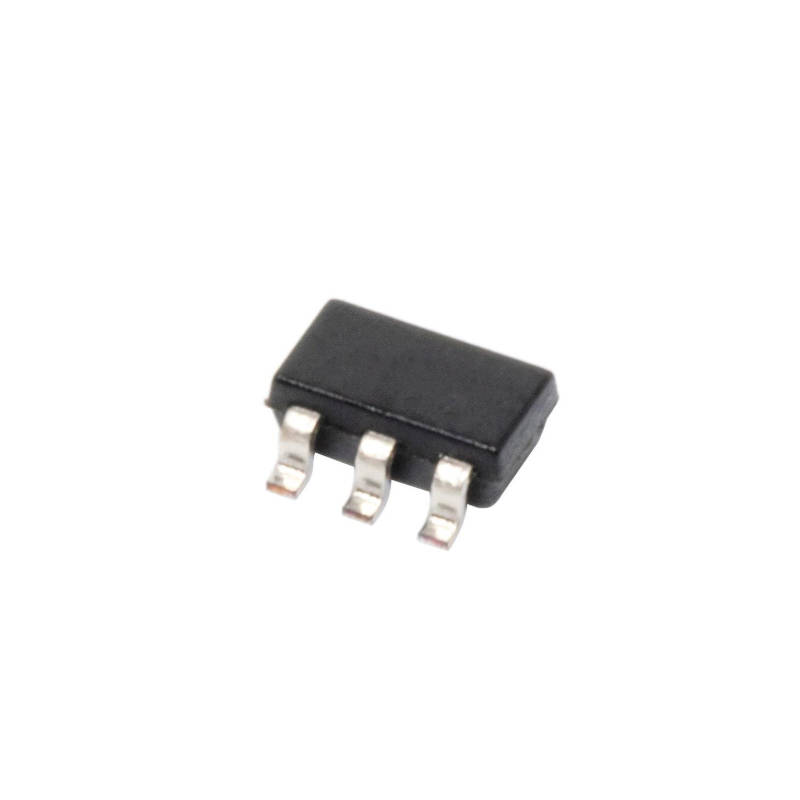

AD8211YRJZ-RL7,65V高压高精度固定增益分流电流检测放大器

型号: AD8211YRJZ-RL7

--- 产品参数 ---

  • 产品型号 AD8211YRJZ-RL7
  • 产品类型 电路感应放大器
  • 品牌 Analog Devices

--- 数据手册 ---

--- 产品详情 ---

AD8211YRJZ-RL7

        AD8211YRJZ-RL7是ADI亚德诺车规/工业级高压分流式电流检测放大器,专为高低侧单向直流精密电流采样设计,内置固定20倍精准增益,支持-2V~+65V超宽共模电压检测,无需外置增益电阻与校准网络。具备120dB超高共模抑制比、极低失调温漂、高线性输出特性,搭配低静态功耗、宽温稳定工作优势,输出可直连MCU与ADC,广泛适配工业电机驱动、电磁阀控制、车载BMS电池监测、高压电源闭环控制、工控功率采样等场景,完美解决传统分立运放采样方案耐压低、精度差、温漂大、调试繁琐、批量一致性弱的量产痛点。



一、同类型电流检测方案等级差异对比

对比维度

分立运放搭建采样方案

常规低压电流检测芯片

AD8211YRJZ-RL7(本片)

共模耐压能力

耐压普遍30V以内,高压母线无法直采,需额外分压隔离电路,设计复杂

最大40~50V耐压,高压工控、车载工况耐压余量不足,易超规格

-2V~+65V超宽共模耐压,可直接采样高低压母线,无需分压、隔离外设

采样精度与温漂

分立器件离散性大、温漂严重,整体误差高,需多点人工校准,一致性差

常规0.5%~1%满量程误差,高低温环境精度漂移明显,采样稳定性不足

典型±0.25%超高初始精度,全温区增益误差仅±0.35%,增益温漂-13ppm/℃、失调温漂5μV/℃,低温漂高线性

外围复杂度

需外置精密增益电阻、补偿滤波网络,BOM数量多、调试繁琐、门槛高

部分需外置配置电阻,参数调校依赖人工,批量一致性难以保障

内置固定20V/V精准增益,零外围配置、无需校准,搭配采样电阻即可上电采样

抗干扰能力

共模抑制能力弱,高压工况电磁噪声干扰大,采样抖动、失真频发

常规CMRR指标,复杂电磁环境下采样稳定性一般,抗扰余量有限

典型120dB超高共模抑制比,抑制性能独立于5V供电,高压噪声工况采样稳定无失真

量产适配性

器件数量多、布线复杂、人工校准成本高,批量一致性差,不利于规模化量产

常规封装体积偏大,参数温漂一致性一般,高密度PCB与严苛工况量产适配有限

出厂激光校准固化参数,超小SOT23-5贴片封装,卷带量产规格,批量一致性优异,适配自动化量产

二、核心参数速览

参数项目

规格指标 + 通俗解读

芯片类型

高压固定增益分流式电流检测放大器,支持高低侧单向精密电流采样

共模电压范围

-2V~+65V超宽高压输入,可直采工业、车载各类高压母线,无需隔离分压

固定增益

内置20V/V精准固定增益,出厂激光修调固化,无需外置电阻配置

采样精度与温漂

典型±0.25%初始精度,全温区最大增益误差±0.35%;增益温漂-13ppm/℃,失调温漂5μV/℃,低温漂高稳定

共模抑制比

典型120dB超高CMRR,抗共模干扰能力极强,且独立于5V供电电压

供电电压

4.5V~5.5V单电源供电,标准5V系统适配,电路架构极简

检测拓扑

灵活兼容高侧、低侧双向电流采样,适配绝大多数负载检测拓扑

输入差分电压

0~250mV线性输入区间,全区间输出线性度优异,无失真

工作温区

-40℃~+125℃车规级超宽温区,全温区采样性能稳定无漂移

输出特性

缓冲线性电压输出,驱动能力充足,可直接对接MCU、ADC采集端口

封装形式

SOT-23-5超微型贴片封装,体积小巧,适配高密度PCB布局

出货规格

RL7卷带包装,单盘3000pcs,适配SMT自动化量产贴片

三、型号后缀解读

  • YRJZ:车规工业级标准版,SOT-23-5微型贴片封装,完整保留65V高压耐压、20倍固定精准增益、超高共模抑制、低温漂高精度、宽温稳定工作全部核心功能,无参数阉割,满足车载与严苛工业工况标准。
  • RL7:标准量产卷带包装,单盘3000片,RoHS无铅环保合规,适配工厂自动化SMT贴片生产,批次参数一致性高,适合大规模批量出货。



四、核心特性解析

1. 65V超宽高压耐压,直采母线简化设计

支持-2V~+65V超宽共模电压输入,突破普通采样芯片耐压局限,可直接采集工业高压母线、车载供电回路、电机驱动电源的高低侧电流,无需额外分压、隔离、降压辅助电路,大幅简化高压电流检测硬件架构,降低高压电路设计风险与开发、调试成本。

2. 固定增益免校准,极简外围量产友好

芯片内置高精度20倍固定增益,出厂完成激光修调校准,彻底省去外置精密增益电阻、补偿网络与人工参数调校工序,仅搭配一颗采样电阻即可完成电流-电压精准转换,BOM极简、调试零门槛,从根源解决分立方案参数离散、批量一致性差的量产痛点,大幅缩短项目开发周期。

3. 超高精度极致低温漂,全工况采样稳定

拥有典型±0.25%初始采样精度,全温区最大增益误差仅±0.35%,搭配-13ppm/℃超低增益温漂与5μV/℃超低失调温漂,在-40℃~+125℃超宽温区间内采样数据无明显漂移、线性度优异,可精准捕捉微小电流变化,完美适配电源限流保护、功率监测、电机闭环控制、电池能耗统计等高精度采样场景。

4. 超高抗干扰强适配,复杂工况高可靠

搭载典型120dB超高共模抑制比,且抗干扰性能独立于5V供电电压,可有效滤除高压工况下的高频共模噪声、电磁干扰,杜绝采样抖动、数据失真;灵活兼容高低侧采样拓扑,缓冲输出无需额外缓冲器件,可直接对接各类MCU与ADC,系统适配性极强,适配工业、车载复杂电磁严苛工况。



五、芯片核心优势总结

  • 超高高压适配能力:65V超宽共模耐压,直采高低压母线,省去分压隔离电路,简化硬件设计。
  • 极致采样精度稳定性:±0.25%高精度+超低温漂,全温区误差可控,采样线性度优异、数据可靠。
  • 免校准极简架构:内置固定20倍精准增益,零外围配置、免人工调试,精简BOM成本。
  • 超强抗干扰性能:120dB高共模抑制比,独立抗扰特性,高压复杂电磁环境采样无失真。
  • 车规级宽温可靠:-40℃~+125℃超宽温稳定工作,适配工业、车载严苛工况。



六、相关型号

AD8331ARQZ-RL

LT8610EMSE#TRPBF

MAX17544ATP+T

MAX3097EESE+T

MAX5864ETM+T

AD5061BRJZ-2REEL7

AD5420ACPZ-REEL7

AD5683RARMZ

AD7124-8BCPZ

AD7732BRUZ-REEL7

AD7746ARUZ

AD7747ARUZ

AD8436JCPZ-R7

AD8452ASTZ

AD8522ARZ
