MAX11254ATJ+T是ADI美信工业级顶配24位Σ-Δ模数转换芯片（ADC），主打微伏级微弱信号采集、超低噪声、全温区极低漂移，参数满血无阉割，适配工业精密检测、医疗设备、车载高温工况、高精度传感采集等对测量精度与稳定性要求严苛的量产场景，是高精度模拟前端采集的核心主力芯片。
一、同类型ADC芯片等级差异 + 普通采集芯片对比
对比维度 | 普通低成本ADC芯片 | 常规24位工业ADC | MAX11254ATJ+T（本片顶配） |
采集分辨率 | 多为12-16位，刻度粗糙，微小信号无法识别，数据断层跳变 | 标准24位分辨率，满足常规精密采集，细微信号辨识度一般 | 满血24位超高分辨率，细分刻度极致精细，微伏级信号精准捕捉，无数据失真 |
输入噪声水平 | 噪声极大，微弱信号直接被杂波淹没，无法用于精密采样 | 中等噪声，低增益场景可用，高灵敏检测精度受限 | 6.2nV/√Hz超低噪声PGA，128倍高增益下噪声极低，微弱信号纯净无干扰 |
温度漂移特性 | 温漂严重，冷热环境、设备发热后数据大幅偏移，重复性极差 | 常规温漂，全温区工作存在轻微数据偏差 | 50nV/℃超低温漂，四季温差、设备持续发热几乎无数据漂移，全温区稳定 |
信号采集能力 | 仅支持大幅强信号采集，无法识别应变、压力、生理等微弱传感信号 | 支持常规信号采集，高增益下噪声失控，采样精度大幅下降 | 1~128倍可编程精准增益，高低速模式自适应，专属微弱信号采集场景 |
工作功耗控制 | 功耗偏高，无低功耗模式，不适合电池供电便携设备 | 常规工作功耗，休眠功耗偏高，续航优化不足 | 工作低功耗+1μA极致休眠功耗，兼顾高性能与长续航，适配便携设备 |
环境抗干扰性 | 无专用滤波机制，工业电磁、工频干扰下数据频繁乱跳 | 基础滤波功能，复杂工况抗干扰能力一般 | 五级SINC数字滤波+多级硬件防护，工业复杂环境数据稳定无抖动 |
二、核心参数速览
参数项目 | 规格指标 + 通俗解读 |
核心分辨率 | 24位超高模数转换分辨率，工业顶级细分精度，杜绝测量失真与线性偏差 |
采集通道 | 6路全差分输入通道，可同时采集多路传感器信号，适配多节点监测场景 |
可编程增益（PGA） | 6.2nV/√Hz超低噪声放大器，支持1/2/4/8/16/32/64/128倍精准增益调节，适配强弱信号采集 |
采样速率 | 单周期模式最高4ksps（极致精度），连续模式最高64ksps（高速动态采集），双模自由切换 |
温漂性能 | 零点温漂低至50nV/℃，-40℃~+125℃全工业温区，温度变化几乎不影响测量数据 |
线性精度 | 积分非线性典型3ppm、最大15ppm，零点校准后误差仅1μV，满量程误差2ppmFSR，测量无偏差 |
供电范围 | 单电源2.7V~3.6V、双电源±1.8V，兼容常规工业、设备供电系统，适配性极强 |
工作/休眠功耗 | 典型工作电流2.2mA，休眠电流仅1μA，微功耗设计，大幅延长电池设备续航 |
滤波抗扰 | 内置五级SINC数字滤波器，自适应过滤工频、高频、电磁杂波，复杂工况数据干净稳定 |
校准机制 | 支持自校准+系统校准双模式，可抵消芯片老化、温变、布线、外围器件全链路误差 |
通信接口 | 标准SPI/QSPI/MICROWIRE通用接口，兼容绝大多数MCU，通信稳定、适配性广 |
工作温度范围 | -40℃～+125℃完整工业级温区，极寒、高温、车载严苛工况均可稳定工作 |

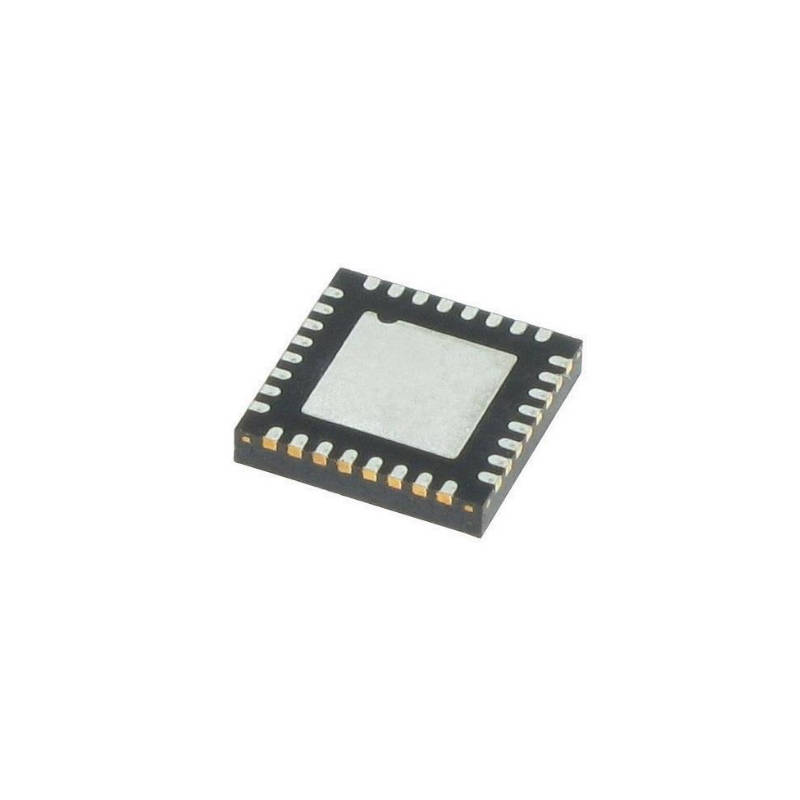

封装形式 | 32引脚TQFN-EP 5mm×5mm超小型贴片，带底部散热焊盘，小巧且散热优异 |
出货规格 | 卷带包装，适配工厂自动化SMT批量贴片生产，量产一致性高 |
三、型号后缀通俗解读
本品型号每段后缀均对应专属工业量产规格，为满血顶配版本，无功能阉割、无参数缩水，完全适配批量生产落地：
- ATJ：工业满血顶配核心版本，解锁全部24位精度、6通道采集、PGA增益调节、双校准、多工作模式等核心功能，支持超宽温严苛工况，是商用民用最高规格版本。
- +：无铅环保工艺，符合RoHS量产标准，合规性齐全，可直接用于终端产品批量出货，无资质与环保风险。
- T：卷带式包装，专为工厂自动化SMT机器贴片设计，物料规整、批次一致性高，适配大规模量产，不适合个人零散手工焊接。
四、三大核心特性通俗解析
1. 超低噪声+超高灵敏，微弱信号精准捕捉
内置6.2nV/√Hz超低噪声PGA，支持1~128倍可编程增益，可精准捕捉微伏级微弱信号，杜绝采样失真、信号淹没问题，适配各类高精度弱信号采集场景。
2. 全温区超稳+双校准，长期测量零漂移
具备50nV/℃超低温漂与超高线性度，搭配软硬件双校准机制，可抵消温度、老化、布线带来的误差，全工业温区长期工作稳定，测量重复性极强。
3. 低功耗+强抗扰+易拓展，量产适配性拉满
支持多工作模式，休眠功耗低至1μA，兼顾高性能与低续航。内置五级数字滤波，抗干扰能力优异，搭配通用SPI接口，开发简单、可拓展性强，适配批量量产。
五、芯片核心优势总结
- 精度拉满，测量无误差：24位满血分辨率、超高线性度、超低温漂，双校准机制修正全链路误差，全温区、长期工作数据精准稳定。
- 超低噪声，弱信号专属：6.2nV/√Hz顶级低噪声PGA，128倍高增益下仍保持纯净信号，精准捕捉普通芯片无法识别的微伏级微弱信号。
- 工况通用，抗扰性极强：-40℃~+125℃工业宽温，五级滤波+多重硬件防护，复杂工业、车载、电磁干扰环境数据无抖动。
- 超低功耗，适配便携设备：可控工作功耗+1μA极致休眠功耗，大幅延长电池供电设备续航，适配便携式精密检测仪器。
- 易开发可拓展，量产友好：标准SPI通用接口，调试简单；支持多芯片同步组网，可拓展多路采集通道，适配规模化项目量产。
- 小巧高可靠，集成度高：超小型TQFN-EP封装，自带散热焊盘，散热优异、不占PCB空间，适配高密度微型设备设计。
