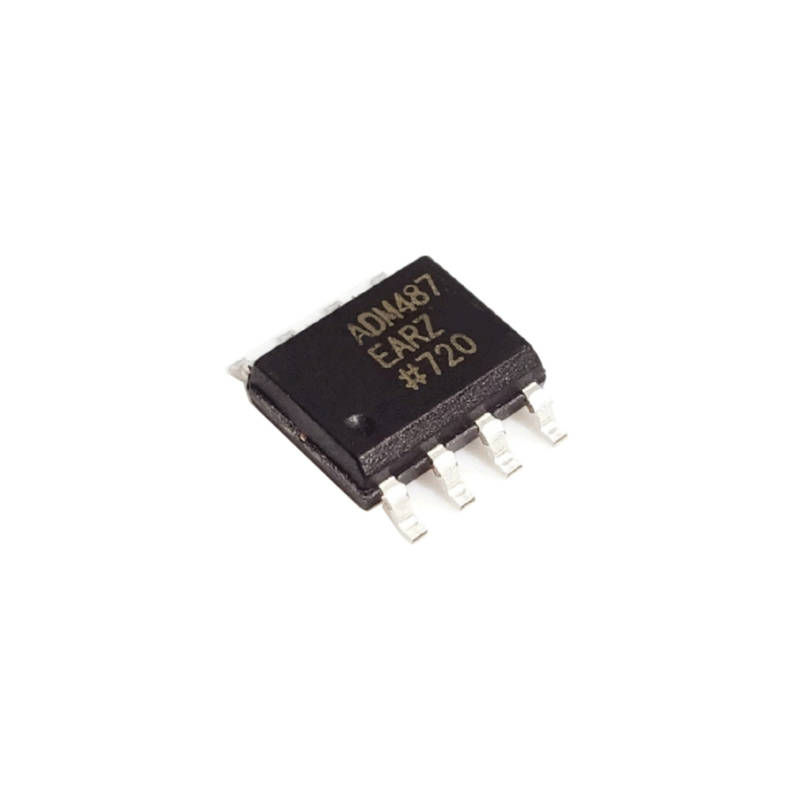

ADM487EARZ-REEL7是ADI推出的工业级半双工RS485/RS422收发芯片，主打高总线节点容量、低误码、强抗干扰优势。区别于普通常规485芯片，拥有1/4单位负载高阻抗接收特性，单总线支持128个节点挂载，内置ESD防护与接收迟滞降噪，适配工业总线、长距离多点通信场景，是稳定可靠的工业串口通信优选器件。
同类型RS485收发器核心差异对比
常规标准RS485芯片 | ADM487EARZ-REEL7 |
标准单位负载，单总线最多仅支持32个通信节点，组网容量有限 | 1/4低单位负载设计，总线挂载能力大幅提升，单总线可稳定支持128个节点 |
无内置降噪迟滞，工业噪声环境易出现误码、丢包，通信稳定性差 | 内置70mV接收迟滞，有效滤除总线噪声干扰，大幅提升恶劣工况通信可靠性 |
常规ESD防护等级，静电冲击易损坏芯片，工业抗扰度不足 | 内置±15kV高等级ESD人体模型防护，抗静电、抗浪涌能力更强 |
功耗偏高，无低功耗休眠特性，不适配长期待机设备 | 工作功耗低、休眠功耗仅1μA，兼顾通信性能与低功耗设计需求 |
一、核心参数速览
参数项目 | 规格指标 |
通信协议 | RS-485 / RS-422 兼容 |
通信模式 | 半双工收发通信 |
最大传输速率 | 250kbps |
总线节点容量 | 单总线最大支持128个收发节点 |
供电电压范围 | 4.75V～5.25V（标准5V单电源） |
接收迟滞电压 | 70mV（降噪抗干扰） |
ESD防护等级 | ±15kV（HBM人体模型） |
工作功耗 | 典型工作电流1.8mA，休眠电流1μA |
工作温度 | -40℃~+85℃ 工业宽温 |
封装形式 | 8-SOIC 贴片封装 |
出货形式 | REEL7卷带量产包装 |
二、关键特性图表解析
1. 总线节点负载能力对照表
芯片采用1/4单位负载高阻抗设计，大幅提升总线挂载上限，适配大规模多点组网：
芯片型号 | 单位负载 | 最大总线节点数 | 适用场景 |
常规ADM485E | 1单位负载 | 32节点 | 小型少节点串口组网 |
ADM487EARZ | 1/4单位负载 | 128节点 | 工业大规模多点总线、设备集群通信 |
2. 工作功耗模式对照表
具备常规工作与低功耗休眠双模式，适配长期在线、电池供电的工业设备：
工作模式 | 工作电流 | 工作状态 | 场景适配 |
正常通信模式 | 1.8mA | 收发功能正常开启，总线实时通信 | 设备正常工作、数据轮询传输 |
休眠低功耗模式 | 1μA | 驱动器高阻关闭，超低静态功耗 | 设备待机、空闲时段省电降耗 |
3. 抗干扰与防护特性对照表
集成硬件降噪与静电防护机制，从底层保障工业恶劣环境通信稳定性：
防护/降噪类型 | 核心参数 | 功能作用 |
接收迟滞降噪 | 70mV电压迟滞 | 过滤总线微小噪声波动，杜绝干扰导致的误码、乱码 |
ESD静电防护 | ±15kV HBM防护 | 抵御现场静电冲击，避免芯片击穿损坏，提升设备抗扰度 |
总线高阻保护 | 空闲驱动器高阻态 | 避免总线负载过载，保障多节点并行稳定挂载 |
三、芯片核心优势
- 超大节点组网能力：采用1/4单位负载高阻抗设计，单总线最大支持128个通信节点，相较普通485芯片组网容量提升4倍，适配工业大规模设备集群通信。
- 强抗干扰通信稳定：内置70mV接收迟滞降噪电路，有效滤除工业现场电磁噪声，杜绝误码丢包，大幅提升长距离、恶劣工况通信可靠性。
- 高等级静电防护：集成±15kV ESD人体模型防护，抗静电、抗浪涌能力优异，可应对工业现场频繁静电干扰，降低设备故障率。
- 超低功耗适配广：正常工作功耗低，休眠功耗仅1μA，兼顾持续通信与待机降耗需求，适配市电及电池供电的工业终端设备。
- 工业级高可靠设计：支持-40℃~+85℃超宽工业温区，标准5V单电源供电，8-SOIC小型贴片封装，PCB布局简洁，量产稳定性极强。
