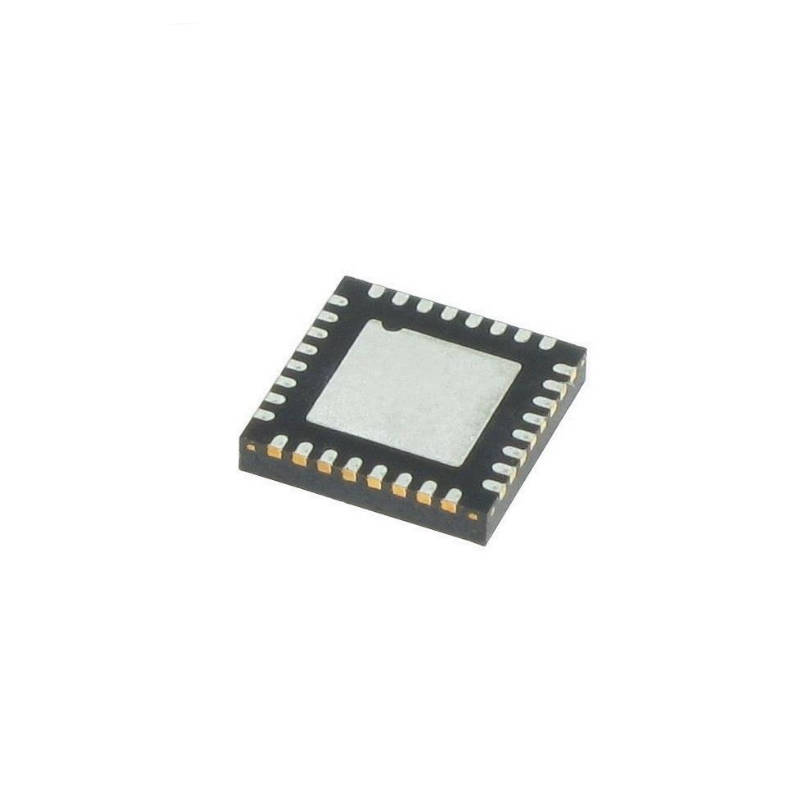

MAX5980GTJ+T是ADI（原美信Maxim）工业级四通道PoE-PSE供电控制器，主打多路高功率以太网供电优势。区别于普通同类型PoE器件，兼容IEEE802.3af/at全标准且支持Class5超高功率扩展，单口最高70W大功率输出，兼具硬件自动运行与I2C软件智能管控能力，自带高精度端口监测与全套硬件保护，是高密度、大功率PoE交换机、工业安防供电设备的优选芯片。
同类型PoE控制器核心差异对比
常规4通道PoE控制器 | MAX5980GTJ+T |
仅支持常规af/at标准，单口上限30W，无法适配大功率PoE负载 | 兼容af/at全协议，支持Class5功率扩展，单端口最高70W，覆盖大功率工业终端设备 |
多为纯硬件固化模式，无端口状态监测，故障调试与功能拓展受限 | 硬件自动+I2C软件双模式，可实时读取端口参数、上报故障，支持智能设备管控 |
无内置采样单元，需外接电路实现电压电流监测，外围硬件繁琐 | 内置9位高精度ADC，原生支持四路端口监测，大幅精简外围设计 |
保护功能单一，封装体积偏大，不适合高密度板卡布局 | 集成全维度硬件保护，搭配5×5mm散热小型封装，适配工业高密度设备设计 |
一、核心参数速览
参数项目 | 规格指标 |
通道数量 | 4路独立PoE供电通道 |
兼容协议标准 | IEEE 802.3af / IEEE 802.3at，支持Class5高功率扩展 |
单端口输出功率 | 标准模式30W；Class5扩展模式最高70W |
高压输入电压 | 32V～60V（典型-48V工业PoE系统供电） |
逻辑供电电压 | 3.0V～3.6V（典型3.3V单电源） |
监测精度 | 9位ADC，四路端口电压电流实时采集 |
通信接口 | I2C兼容三线串行接口 |
保护机制 | 欠压/过压锁存、过温保护、短路限流、输出斜率限制、MPS负载断开检测 |
工作温度 | -40℃~+105℃ 工业宽温 |
封装形式 | 32-TQFN-EP（5×5mm散热增强小型封装） |
出货形式 | 卷带Tape&Reel量产包装 |
二、关键特性图表解析
1. 双工作模式特性对照表
芯片搭载两种运行模式，可根据产品定位灵活选用，兼顾低成本与智能化设计：
工作模式 | 硬件配置要求 | 性能表现 | 适用场景 |
硬件自动模式 | 无需外接MCU，纯硬件运行 | 上电自动完成PD检测、功率分级、上电供电、负载断开，全程无人干预 | 低成本非网管PoE设备、简易供电网关 |
I2C软件可编程模式 | 外接MCU，搭载I2C通信电路 | 可自定义通道参数，实时读取端口电压、电流，上报故障信息，支持远程诊断 | 网管型智能PoE交换机、工业智能供电设备 |
2. PD功率等级适配对照表
芯片支持Class0-Class5全等级识别，全覆盖市面主流PoE受电设备，兼容性极强：
PD功率等级 | 最大输出功率 | 适配终端设备 |
Class0 | 15.4W | 普通网络IP电话机、低功耗安防设备 |
Class1 | 4W | 超低功耗物联网终端、小型传感设备 |
Class2 | 7W | 小型无线AP、简易网络终端 |
Class3 | 15.4W | 常规网络摄像头IPC、普通网络终端 |
Class4 | 30W | 大功率无线AP、高清安防摄像头 |
Class5 | 70W | 工业大功率PoE设备、高端网络终端 |
3. 硬件保护机制对照表
芯片集成全套故障保护功能，有效规避电压、温度、负载异常导致的设备损坏，保障系统稳定运行：
保护类型 | 触发条件 | 工作机制 |
UVLO欠压锁存 | 高压输入电压低于32V | 自动关闭全部PoE输出，避免低压异常工作 |
OVLO过压锁存 | 高压输入电压高于60V | 全局关断供电，保护后端PD设备不被高压击穿 |
过温保护 | 芯片结温超出安全阈值 | 强制关闭所有通道输出，降温后自动恢复 |
MPS负载断开检测 | 受电设备移除、负载断开 | 对应端口自动断电，杜绝空载功耗与安全隐患 |
输出斜率限流保护 | 端口上电瞬间浪涌冲击 | 抑制上电电流突变，保护芯片与后端负载 |
三、芯片核心优势
- 全功率覆盖，场景适配广泛：兼容标准af/at 30W供电，支持Class5扩展70W超高功率输出，兼顾普通民用终端与大功率工业PoE设备，设备兼容性拉满。
- 双模式设计，适配多场景需求：支持纯硬件自动运行，无需MCU即可工作，精简BOM成本；支持I2C软件智能管控，可实时监测端口状态、上报故障，适配普通设备与智能网管设备。
- 集成高精度监测，硬件极简：内置9位ADC采样单元，四路端口可独立采集电压、电流数据，无需外接采样调理电路，大幅简化硬件开发与调试流程。
- 全维度防护，量产稳定性高：集成欠压、过压、过温、短路、浪涌抑制、负载断开检测多重保护，单路故障独立隔离，不会影响其他通道正常工作。
- 工业级小型封装，适配高密度布局：采用5×5mm散热增强TQFN封装，散热性能优异，搭配-40℃~+105℃超宽工业温区，适配严苛工况，适合小型化高密度PoE设备PCB设计。
