在高频信号采集、便携式测量仪器、软件无线电等场景中，往往需要高分辨率、超宽带宽、时序稳定的高速ADC芯片。ADI推出的AD9235BRUZ-40，是一款性价比极高的单通道12位高速流水线ADC，凭借500MHz超大模拟带宽、优异的动态性能，成为中频直接采样、高精度信号采集的常用核心器件。
一、芯片核心定位与基础硬件特性
AD9235BRUZ-40 核心参数为12位采样分辨率、40MSPS最高采样速率，区别于普通低速ADC，该芯片主打超宽带高频采集能力，全功率模拟带宽可达500MHz，可直接对射频、中频高频信号采样，大幅简化前端模拟电路设计，无需复杂变频、滤波外围电路。

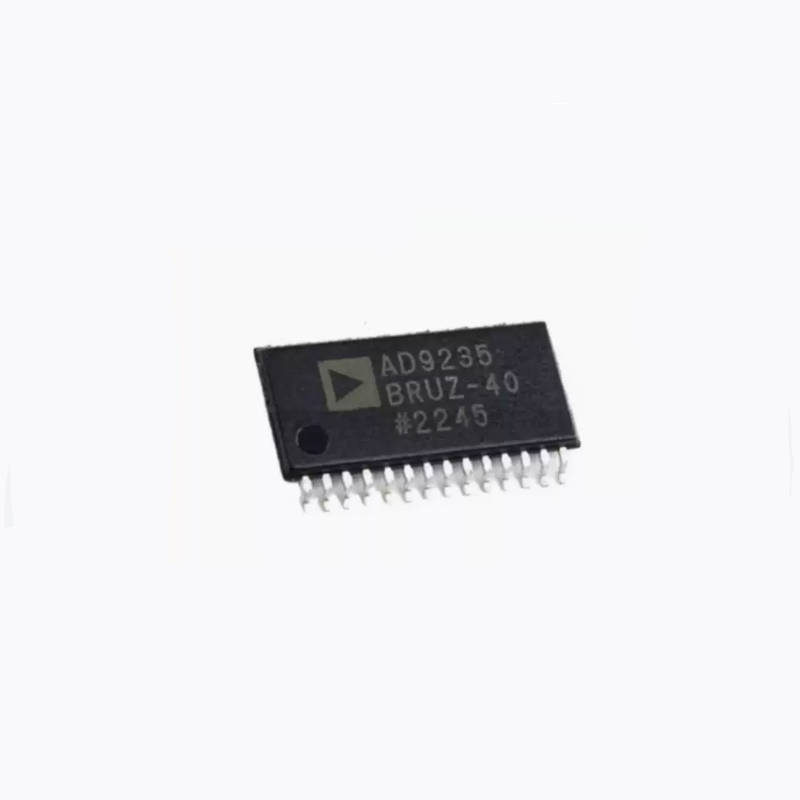

硬件适配性十分出色，采用 TSSOP-28 小型封装，体积紧凑，非常适合PCB空间受限的手持设备、便携式仪器设计。工业级工作温区覆盖-40℃~+85℃，全温区采样稳定无失码，可适配工业现场、户外设备等复杂严苛工况。供电设计简单，支持2.7V~3.6V单电源供电，典型工作电压3.0V，单通道典型功耗300mW，完美平衡高速采样性能与低功耗需求。
二、关键性能优势
作为高精度高速ADC，AD9235BRUZ-40 的信号采集质量十分亮眼。在奈奎斯特输入条件下，典型信噪比SNR可达70dB，无杂散动态范围SFDR高达85dBc，能够精准还原微弱高频模拟信号，抗干扰能力极强，有效避免采样失真、杂波干扰问题。
时序稳定性是它的核心优势之一，芯片孔径抖动仅0.5ps rms，采样时序误差极低，搭配7个时钟周期的固定流水线延迟，延迟参数稳定可控，极大降低了后端FPGA、MCU的时序校准与算法适配难度。同时芯片集成时钟占空比稳定电路，可有效抑制时钟波形畸变、弱化抖动干扰，保障满速采样状态下的长期稳定性。
配置灵活性拉满，模拟输入支持1Vp-p、2Vp-p双差分量程可配置，可根据不同输入信号幅值自适应调节；内置1.24V高精度片上参考源，无需额外搭建基准电路，精简硬件成本，同时支持外接参考电压，可满足更高精度的定制化采集系统需求。数字输出为标准CMOS电平，兼容主流主控芯片，支持偏移二进制、二进制补码双编码格式，适配各类数据解析逻辑。
三、典型应用场景
依托超宽带宽、12位高精度、低抖动、小体积的综合优势，这款芯片针对性适配各类高频、高精度信号采集场景：
- 软件无线电与无线通信：射频中频直接采样、无线信号解调系统，简化射频前端架构；
- 便携式测量仪器：手持频谱分析仪、高精度信号检测仪、小型高速数据采集设备；
- 工业检测设备：工业高速工况监测、高精度数据采集卡，适配工业复杂工况；
- 精密影像与检测设备：高频模拟影像信号采集、精密信号检测模块。
四、总结
AD9235BRUZ-40 是一款兼顾带宽、精度、稳定性与成本的优质高速ADC芯片。500MHz超宽带宽适配高频采样需求，12位高分辨率+优异的动态参数保障采样精度，小型低功耗设计适配便携设备，稳定的时序性能降低开发难度，是中小型高速高精度信号采集项目的高性价比优选方案。
