简介

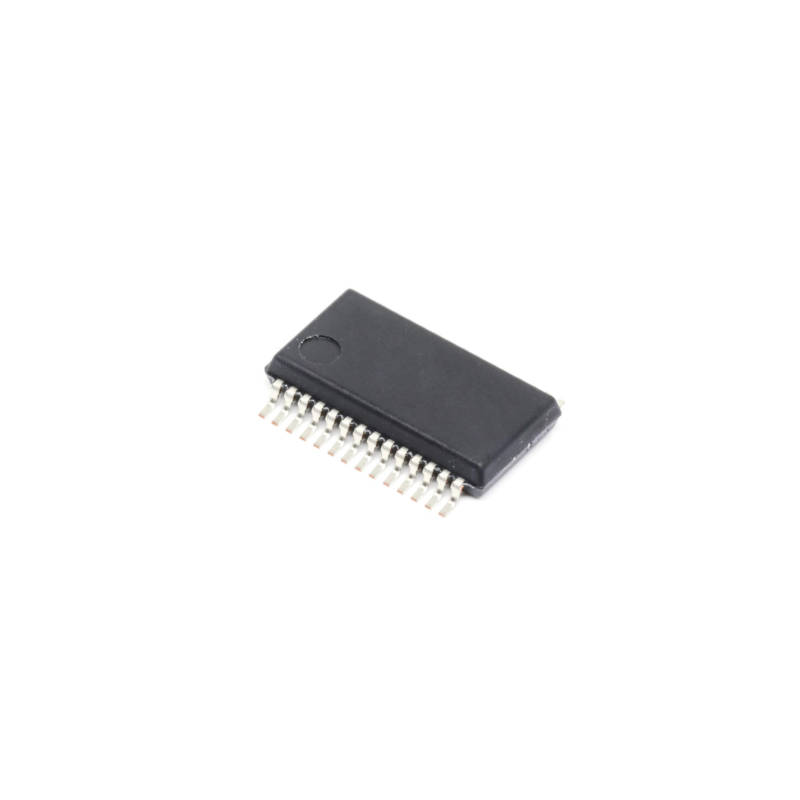

AD9224ARSZRL 是亚德诺（ADI）推出的单片 12 位、40MSPS 流水线型模数转换器，采用 CMOS 工艺制造，将采样保持、电压基准全部集成在芯片内部，降低外围电路设计难度。
该器件模拟部分采用单 + 5V 供电，数字驱动电源支持 2.85‑5.25V，能够直接兼容 3V 或 5V 逻辑电平，典型功耗 415‑425mW。芯片采用多级差分流水线架构，自带数字纠错逻辑，全温区间保证无丢失码，典型微分非线性 DNL 为 ±0.33LSB，积分非线性 INL 为 ±1.5LSB。模拟输入支持单端与差分两种模式，可配置 2Vp‑p 或 4Vp‑p 输入量程。动态性能方面，10MHz 差分输入条件下，信噪比 SNR 可达 68.4dB，无杂散动态范围 SFDR 为 81dB，全功率带宽 120MHz，4ps rms 的低孔径抖动，支持 IF 欠采样应用。芯片输出为标准直接二进制，附带 OTR 超量程指示引脚，可识别信号溢出，流水线固定存在 3 个时钟周期转换延迟，工作温度‑40℃~+85℃，封装为 28 引脚 SSOP，属于 ESD 敏感器件。
电气特性
12 位分辨率，最高 40MSPS 采样率，保证无丢码。
模拟供电 + 5V，数字驱动 2.85~5.25V，兼容 3/5V 逻辑。
典型功耗 415~425mW。
输入量程 2Vp‑p/4Vp‑p，支持单端、差分输入。
10MHz 输入：SNR 68.4dB，THD‑78dB，SFDR 81dB。
带宽 120MHz，孔径抖动 4ps rms，支持欠采样。
流水线延迟 3 时钟，二进制输出，带 OTR 超量程告警。
‑40~+85℃工作温度，28 脚 SSOP。
