简介

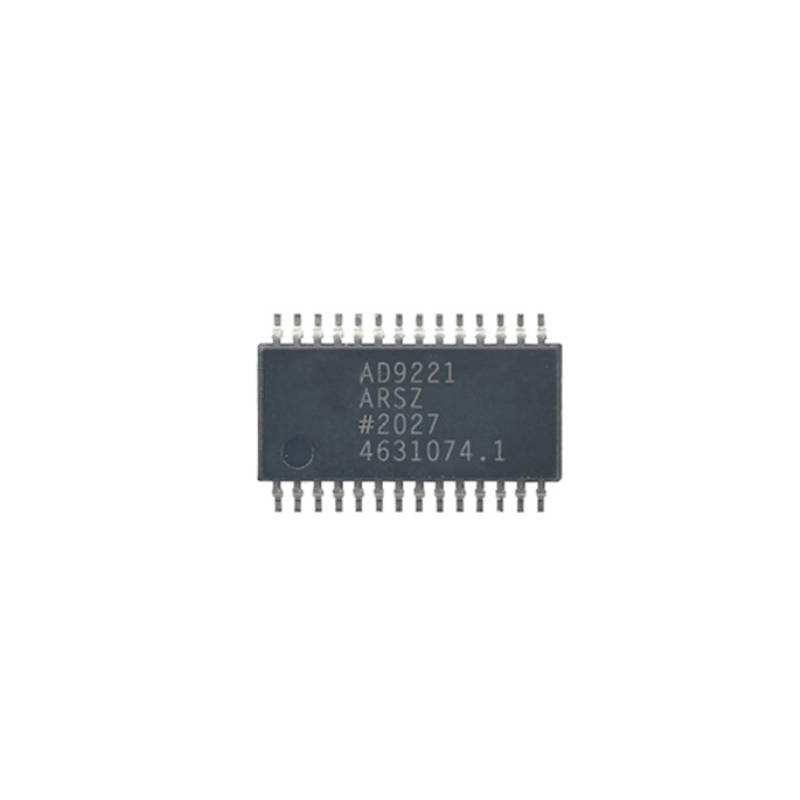

AD9221ARSZ‑REEL 是亚德诺半导体（ADI）工业级单片模数转换器，采用 28 引脚 SSOP 卷带封装，属于 AD922x 流水线 ADC 家族，最大采样速率 1.5MSPS，模拟端采用单 5V 供电，典型功耗仅 59mW。
芯片采用多级差分流水线架构，集成采样保持放大器与可编程基准源，支持内部 1V、2.5V 基准，也可外接基准提升温漂性能。它具备完整 12 位转换精度，全温域保证无丢码；直流特性优秀，典型 INL 为 ±0.4LSB、DNL 为 ±0.3LSB，VREF=2.5V 条件下输入参考噪声 0.09LSB rms。交流动态方面，SINAD 典型 70dB，无杂散动态范围 SFDR 可达 86dB，全功率带宽 25MHz，孔径抖动仅 4ps rms。
该器件模拟输入设计十分灵活，支持单端、差分两种模式，可直流耦合或交流耦合，输入量程随基准在 2Vp‑p 至 5Vp‑p 之间调整。数字部分为并行直二进制输出，流水线延迟固定 3 个时钟周期，附带 OTR 越界检测引脚，可快速识别信号溢出；数字电源 2.7‑5.25V，兼容 3.3V 与 5V 逻辑电平，工作温度‑40℃~+85℃，适配严苛工业环境。
电气特性
12 位 ADC，最大采样率1.5MSPS，单 5V 模拟供电，典型功耗59mW，保证无丢失编码。
直流线性度：INL 典型 ±0.4LSB，DNL 典型 ±0.3LSB；VREF=2.5V 时输入参考噪声 0.09LSB rms。
输入量程由基准决定：VREF=1V 为 2Vp‑p，VREF=2.5V 为 5Vp‑p，支持单端 / 差分输入。
交流动态：SINAD 典型 70dB，SFDR 典型 86dB，ENOB 典型 11.3bit，全功率带宽 25MHz。
孔径抖动 4ps rms，满量程阶跃采集时间 125ns。
流水线延迟固定3 个时钟周期，并行输出直二进制，带 OTR 输入越界指示信号。
DVDD 数字电源 2.7~5.25V，可适配 5V 或 3.3V 逻辑电平。
工作温度‑40℃~+85℃，SSOP 封装，
