简介

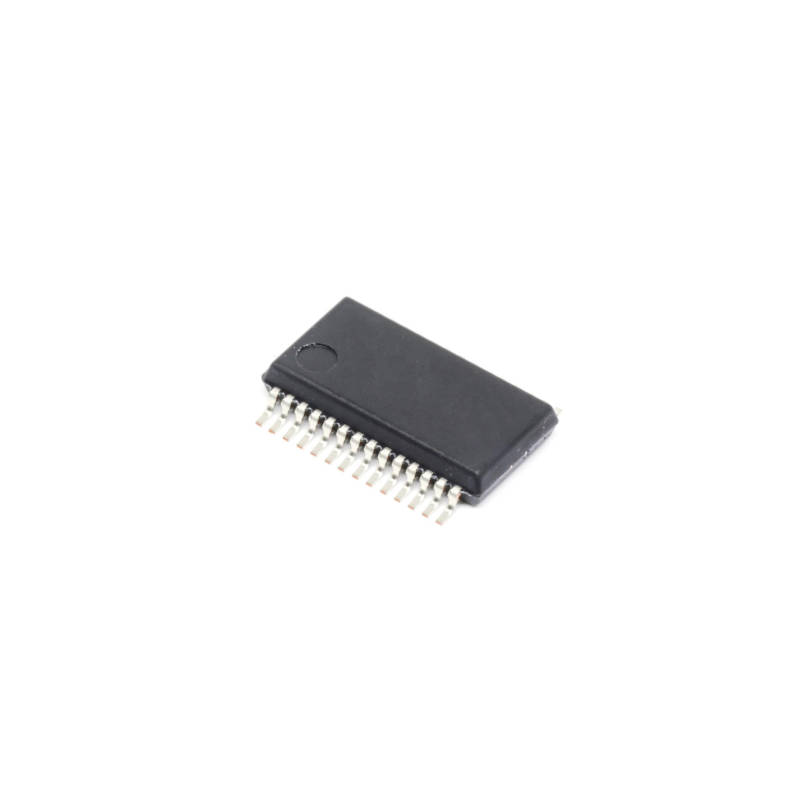

AD9220ARSZ‑REEL 是 ADI 推出的工业级 12 位流水线型模数转换器，采用 SSOP‑28 卷带封装，最高采样速率可达 10MSPS，在速度、精度、功耗之间实现了较好平衡。
芯片模拟侧采用单 5V 供电，数字电源支持 3‑5V，可适配不同逻辑器件，典型功耗 254mW。器件具备真实 12 位转换性能，全温域保证无丢码；典型 INL 为 ±0.5LSB、DNL 为 ±0.3LSB，低频条件下信噪失真比 SINAD 可达 70dB，无杂散动态范围 SFDR 可达 88dB，全功率带宽 60MHz。
该芯片内置采样保持放大器与可编程基准源，可配置 2Vp‑p 或 5Vp‑p 输入量程，也支持外接基准来进一步提升温漂精度。模拟输入支持单端与差分两种模式，交流、直流耦合均可，差分模式下可以完成中频欠采样，实现直接 IF 下变频。芯片为并行直二进制输出，带有 OTR 越界检测信号；流水线架构带来固定 3 个时钟周期的转换延迟，设计时需要加以考虑。工作温度覆盖‑40℃~+85℃，属于 ESD 静电敏感器件，生产调试需要做好静电防护。
电气特性
12 位 ADC，最大采样率 10MSPS，流水线延迟 3 个时钟周期
模拟 5V 供电，数字 3‑5V，典型功耗 254mW
线性度 INL±0.5LSB、DNL±0.3LSB，无丢码
满量程 2Vp‑p/5Vp‑p，支持内部或外部基准
动态性能：SINAD 70dB，SFDR 88dB，带宽 60MHz
孔径抖动 4ps rms，直二进制输出，带 OTR 溢出检测
支持单端 / 差分模拟输入
SSOP‑28 卷带，工作温度‑40~+85℃，ESD 敏感
