简介
在电子系统中，机械电位器易受震动磨损，难以实现软件自动调节，ADI 推出的 AD8403ARZ10‑REEL 四通道数字电位器，用数字化方案解决这一痛点。

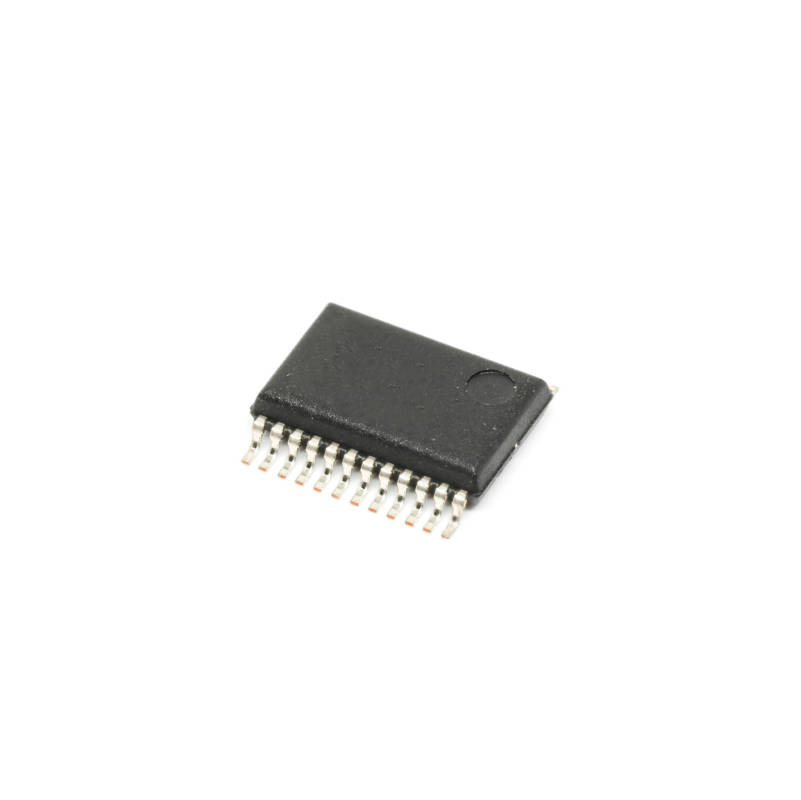

该器件为 24 脚 SOIC 卷带封装，总端‑端电阻 10kΩ，拥有 4 路相互独立的电阻通道，每通道具备 8 位 256 档调节能力，工作温度‑40℃~+125℃，适配工业宽温场景，供电支持 2.7‑5.5V 单电源。它采用三线兼容 SPI 接口，最高时钟速率 10MHz，10 位指令包含 2 位通道地址与 8 位设置数据，自带 SDO 开漏引脚，支持多颗芯片菊花链级联，节省主控 IO 资源。它内部特殊开关电路，有效降低切换毛刺；具备硬件复位\(\overline{RS}\)与关断\(\overline{SHDN}\)引脚，复位后所有通道滑动端置中点，关断模式下电流小于 5μA，休眠时可接收配置指令，退出休眠立即生效新参数。需要注意，该芯片寄存器为易失型，上电滑动端位置随机，必须软件或者硬件复位完成初始化。
在性能上，器件保证输出单调，通道之间电阻匹配可达 ±1%，分压模式温漂仅 15ppm/℃，‑3dB 带宽 600kHz，通道间串扰‑65dB。变阻器模式会存在约 50Ω 滑动接触电阻，温漂升高至 500ppm/℃，滑动端驱动能力有限，带低阻负载时需要运放缓冲。
电气特性
4 通道数字电位器，总电阻 10kΩ，8 位 256 档调节，工作温度‑40~+125℃
单电源 2.7‑5.5V，关断电流＜5μA
滑动端接触电阻 50Ω；分压温漂 15ppm/℃，变阻器模式 500ppm/℃，输出单调
-3dB 带宽 600kHz，建立时间 2μs，通道串扰‑65dB
三线 SPI 接口，最高时钟 10MHz，10bit 指令，SDO 开漏需上拉
\(\overline{RS}\)复位到中点 0x80，上电无自动复位；SHDN 关断保存寄存器设置
滑动端最大连续电流 ±2.1mA，模拟引脚电压限制 GND~VDD
AGND 须接 DGND；滑动端带低阻负载需要运放缓冲
